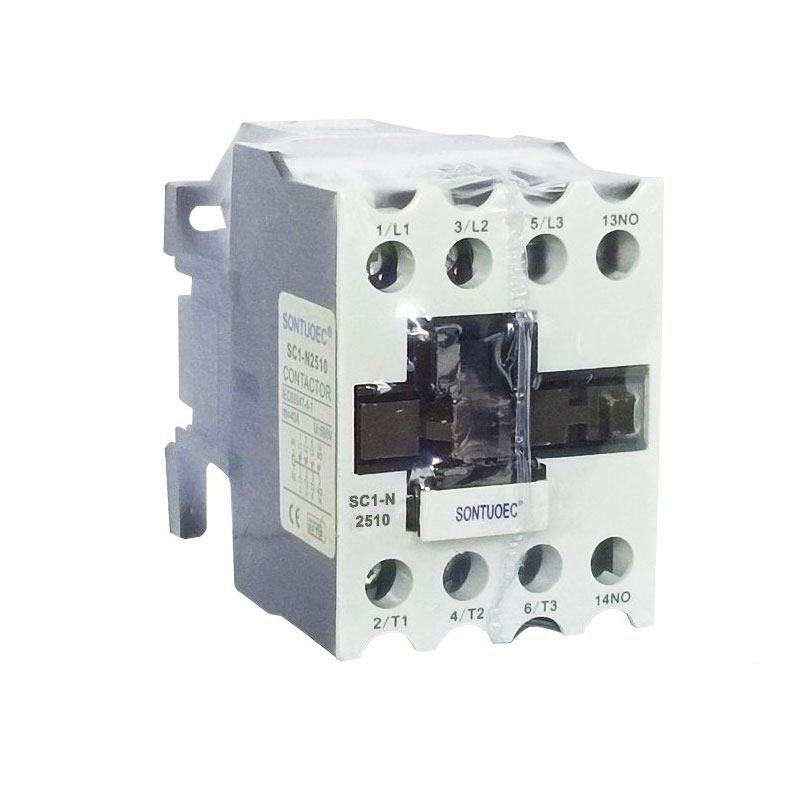

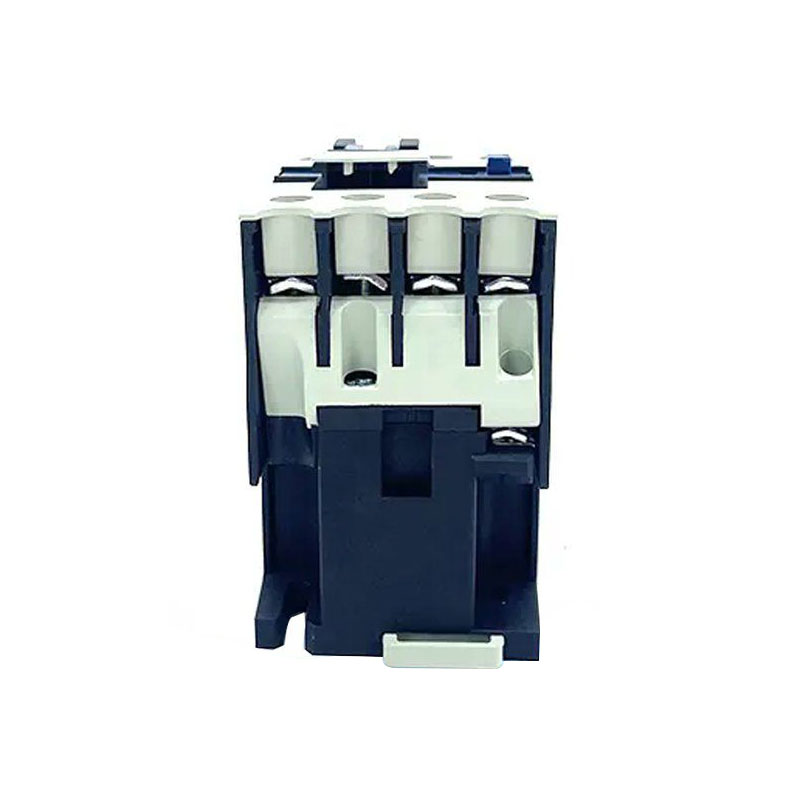

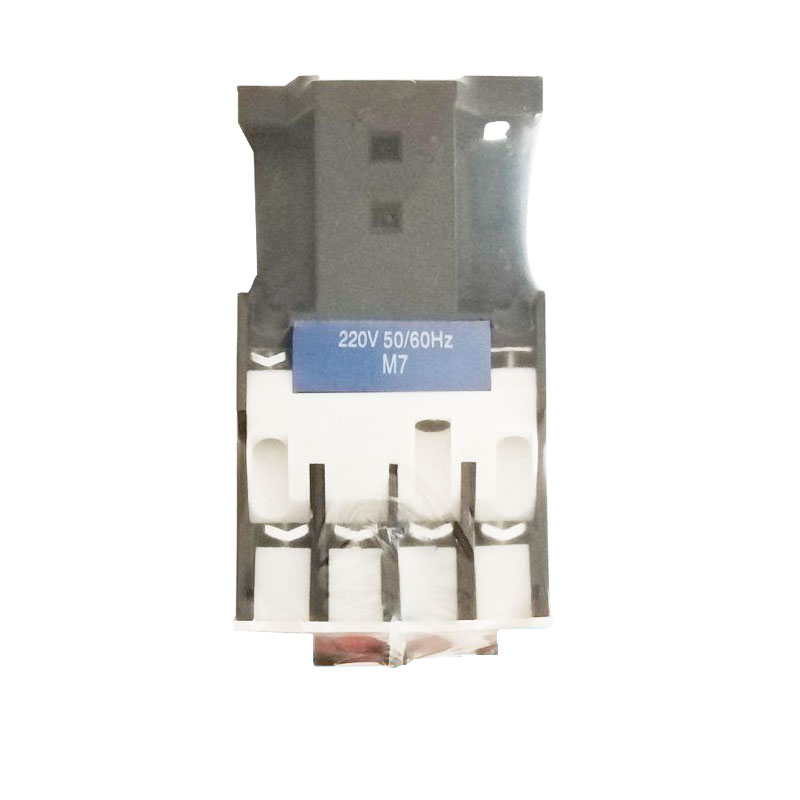

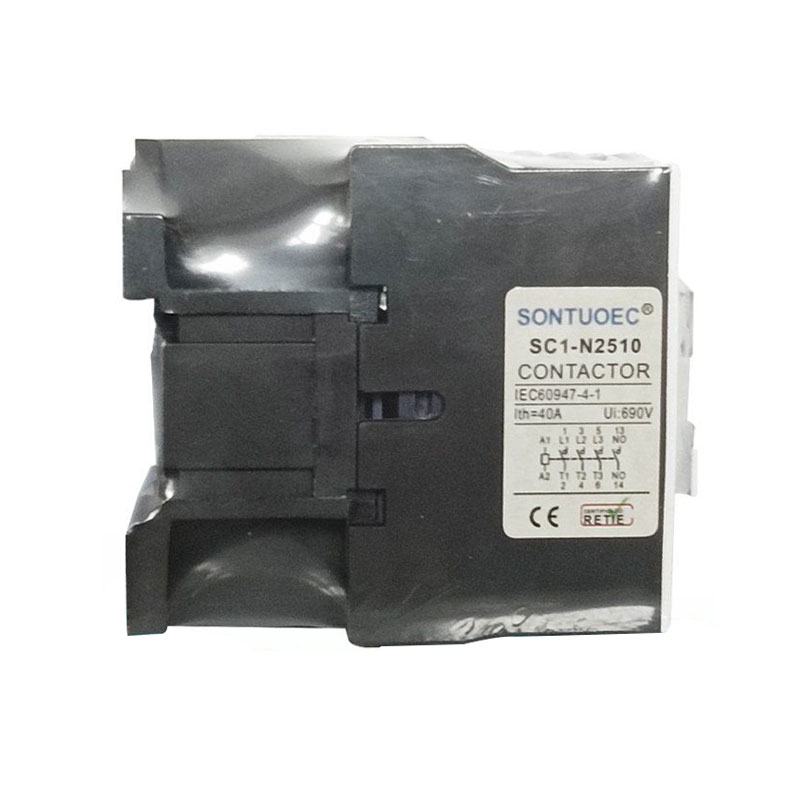

3 qutbli AC kontaktor

3 qutbli AC kontaktor - bu uchta mustaqil kontaktga (yoki qutblarga) ega bo'lgan o'zgaruvchan tok kontaktori bo'lib, ularning har biri uch fazali quvvat tizimining bir fazasini boshqaradi. Uning asosiy vazifasi uch fazali motorlarni yoki boshqa uch fazali yuklarni ishga tushirish, to'xtatish va orqaga qaytarishni masofadan boshqarishdir. Ushbu uchta kontaktni yoqish va o'chirishni nazorat qilish orqali u uch fazali kontaktlarning zanglashiga olib ulanishi va uzilishini amalga oshirishi mumkin, shu bilan elektr yukining ish holatini nazorat qiladi.

So'rov yuborish

Mahsulot tavsifi

Model	2 fazali sqirlel quvvati								Nominal isitish oqimi 1-(A)
	Nominal quvvat (KVt)				Nominal ish oqimi (A)
	220V-240V	380-440v	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Tuzilishi va ishlash printsipi

Tuzilishi:

Elektromagnit tizim: kontakt tizimining ochilishi va yopilishini boshqarish uchun magnit oqim hosil qilish uchun ishlatiladigan bobinlar, yadrolar va boshqalar kabi komponentlarni o'z ichiga oladi.

Aloqa tizimi: asosiy kontakt va yordamchi kontaktni o'z ichiga oladi. Asosiy kontakt yuqori oqimni o'tkazish uchun ishlatiladi va yordamchi kontakt nazorat signallarini uzatish va qayta aloqani amalga oshirish uchun ishlatiladi.

Arkni o'chirish moslamasi: kontaktni shikastlanishdan himoya qilish uchun aloqa uzilganda hosil bo'lgan yoyni o'chirish uchun ishlatiladi.

Qobiq: ichki qismlarni tashqi muhitdan himoya qilish uchun ishlatiladi.

Ish printsipi:

Bobin quvvatlanganda, temir yadro magnitlanish hosil qiladi va kontakt tizimini yopish uchun o'ziga tortadi va uch fazali kontaktlarning zanglashiga olib keladi.

Bobin quvvatsizlanganda, temir yadro magnitlanishini yo'qotadi va kontakt tizimi uch fazali kontaktlarning zanglashiga olib tashlash uchun bahor ta'sirida ajralib chiqadi.

Uchinchidan, dastur va tanlov

Ilovalar:

3 qutbli AC kontaktor sanoat avtomatlashtirish, energiya tizimi va binolarni avtomatlashtirishda keng qo'llaniladi.

U uch fazali motorlarni ishga tushirish, to'xtatish va orqaga qaytarish kabi operatsiyalarni boshqarish uchun ishlatilishi mumkin.

Bundan tashqari, quvvat tizimini masofadan boshqarish va himoya qilish uchun foydalanish mumkin.

Tanlov:

3 qutbli AC kontaktorini tanlashda quvvat tizimining nominal kuchlanishi, nominal oqimi va yuk turi kabi omillarni hisobga olish kerak.

Joriy ko'rsatkich yukning maksimal ish oqimidan kattaroq yoki unga teng bo'lishi kerak.

Kuchlanish darajasi energiya tizimining kuchlanish darajasiga moslashtirilishi kerak.
