100A 2p 4p Ko'p funksiyali RCBO

STSF2-100 100A 2p 4p Ko'p funksiyali RCBO 230V-400V kuchlanishli va 100A nominal tokiga ega bo'lgan kontaktlarning zanglashiga olib keladigan 50/60Hz AC uchun mos keladi, odam elektr toki urishi yoki elektr tarmog'i oqishi. Oqish, haddan tashqari kuchlanish va past kuchlanish belgilangan qiymatlarga yetganda, qoldiq oqim o'chirgichi juda qisqa vaqt ichida tezda elektr ta'minotini tezda uzib qo'yishi mumkin. Qoldiq tok o'chirgichining monitoring harorati belgilangan qiymatga yetganda, monitoring tuproq simi ulanmagan. Ulanganda mahsulot xodimlar va elektr jihozlarining xavfsizligini himoya qilish uchun signal tovushini chiqaradi va undan qochishi mumkin. Elektr tarmog'idagi haddan tashqari kuchlanish tufayli uskunaning shikastlanishiga yo'l qo'ymaslik. Haddan tashqari yuk, qisqa tutashuv, oqish, haddan tashqari kuchlanishga ega. Past kuchlanish va haddan tashqari haroratdan himoya qilish funktsiyalari oddiy sharoitlarda elektr qurilmalarini vaqti-vaqti bilan yoqish va o'chirish uchun ham ishlatilishi mumkin. Yoritish davrlari, ayniqsa sanoat va tijorat yoritish tarqatish tizimlari uchun javob beradi. Mahsulot kichik hajmli, ixcham tuzilishga ega va boshqa shunga o'xshash mahsulotlarga qaraganda yaxshiroq iqtisodiy samaradorlikka ega. Chiroyli ko'rinishga ega, Yuqori sindirish qobiliyati uni uy elektr energiyasini taqsimlash uchun yaxshi tanlov qiladi. Ushbu mahsulot GB/T 16917.1 va IEC 61009-1 standartlariga mos keladi va Idoralar sertifikatiga ega.

Model:STFS2-100

So'rov yuborish

Mahsulot tavsifi

Model	STFS2-100 Elektr turi
Qoldiq oqim belgilari	AC
Standart	IEC/EN 61009-1
Nominal sezgirlikl△n	0,03,0,1,0,3
Qutb raqami	Qutb: 1P+N+PE; 3P+N+PE
Nominal joriy (A)	6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A, 80A, 100A
Nominal Kuchlanish(V)	240/415V ;230/400V
Nominal qoldiq ish oqimi	10ma, 30ma, 100ma, 300ma, 500ma
Nominal shartli qoldiq qisqa tutashuv joriy	6KA
Elektromexanik chidamlilik	4000 dan ortiq tsikl
FUNKSIYA:	oqish himoyasi, Haddan tashqari yuk oqimi himoyasi, qisqa tutashuvdan himoya qilish, kuchlanish himoyasi ostida, haddan tashqari kuchlanishdan himoya qilish, Nominal oqim / kuchlanish sozlanishi, Harorat himoyasi, Suv kirish signalizatsiyasi va boshqalar.

Atrofdagi havo harorati:

1.Atrofdagi havo harorati -5 1C dan past bo'lmasligi kerak, +40 C dan yuqori bo'lmasligi va kunlik o'rtacha qiymati +35 C dan oshmasligi kerak.

2. Balandlik: O'rnatish joyining balandligi 2000 m dan oshmasligi kerak.

3.Atmosfera sharoitlari

Havo toza va maksimal +40 'C haroratda havoning nisbiy namligi yuqori emas 50% dan ortiq. Yuqori nisbiy namlik past haroratlarda, masalan, +20 C,

Nisbiy namlik 90% dan oshmasligi kerak. Haroratning o'zgarishi natijasida vaqti-vaqti bilan mo''tadil kondensatsiya yuzaga kelganligi sababli, tegishli choralarni ko'rishga e'tibor qaratish lozim.

4. O'rnatish toifasi O'rnatish toifalari lI va III

Hozirgi va qutblar soni

100A: Bu RCBO 100 amperda baholanganligini ko'rsatadi. Joriy ko'rsatkich - bu elektron to'xtatuvchining haddan tashqari qizib ketish yoki shikastlanishga olib kelmasdan doimiy ravishda olib yurishi mumkin bo'lgan oqimning maksimal qiymati.

2p, 4p: Bu erda "p" qutblar sonini, ya'ni elektron to'xtatuvchini ulash mumkin bo'lgan elektron fazalar sonini bildiradi. 2p elektron to'xtatuvchini ikkita elektron fazaga (odatda Yong'in va Nol) ulash mumkinligini anglatadi, 4p esa uni to'rtta fazaga (odatda uch fazali Yong'in va Nol) ulash mumkinligini anglatadi.

Ko'p funktsiyali

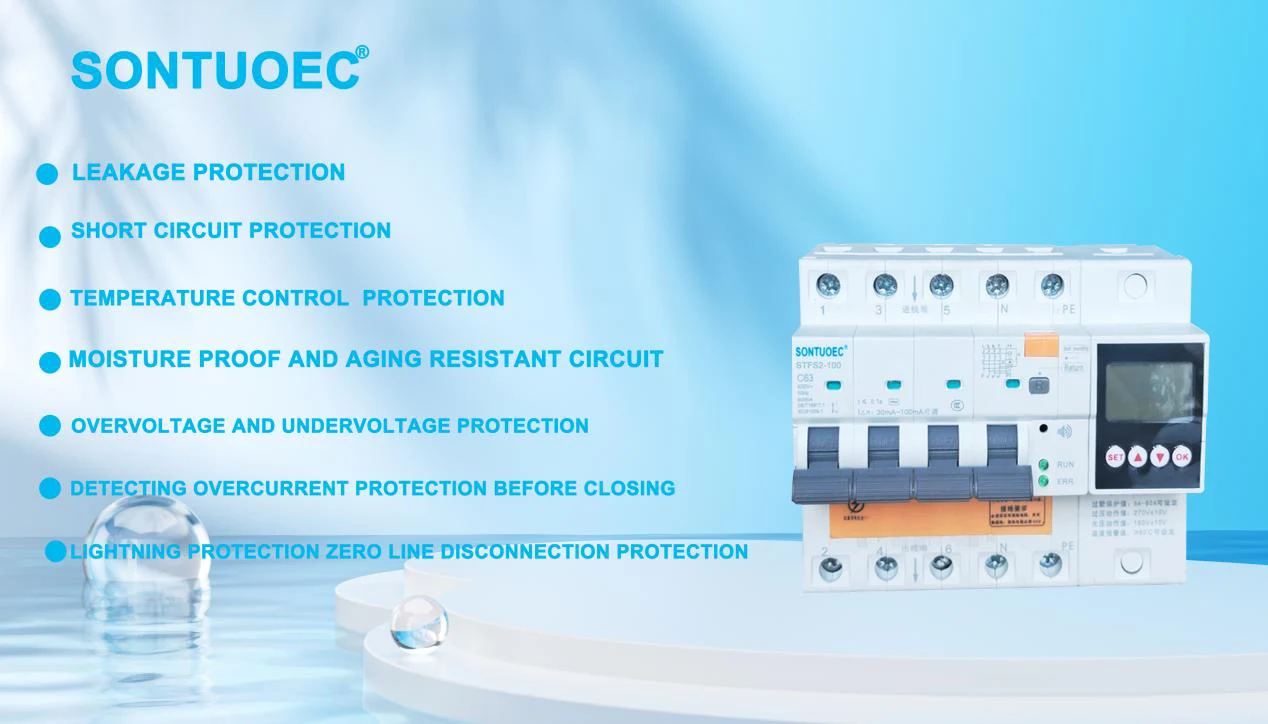

Ko'p funktsiyali, bu 100A 2p 4p Ko'p funksiyali RCBO turli xil himoya funktsiyalari bilan jihozlanganligini ko'rsatadi. Asosiy ortiqcha yuk va qisqa tutashuvdan himoyalanishdan tashqari, u qochqinning himoyasi, past kuchlanishdan himoya qilish, haddan tashqari kuchlanishdan himoya qilish va hokazolarni ham ta'minlashi mumkin. harorat muhofazasi，Suvga kirish signali，Sozlanishi mumkin bo'lgan oqim va kuchlanish。Bu himoyalar RCBO ga kontaktlarning zanglashiga olib, qurilmalar va qurilmalarni yanada kengroq himoya qilish imkonini beradi.

100A 2p 4p Multifunctional RCBO

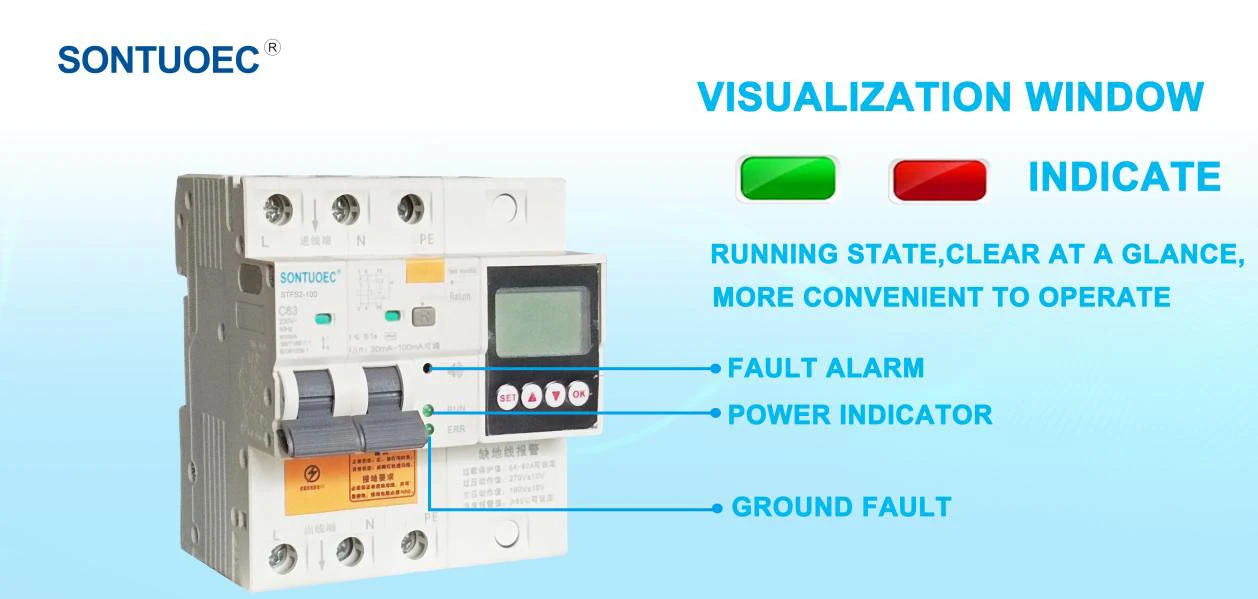

Ogohlantirish!

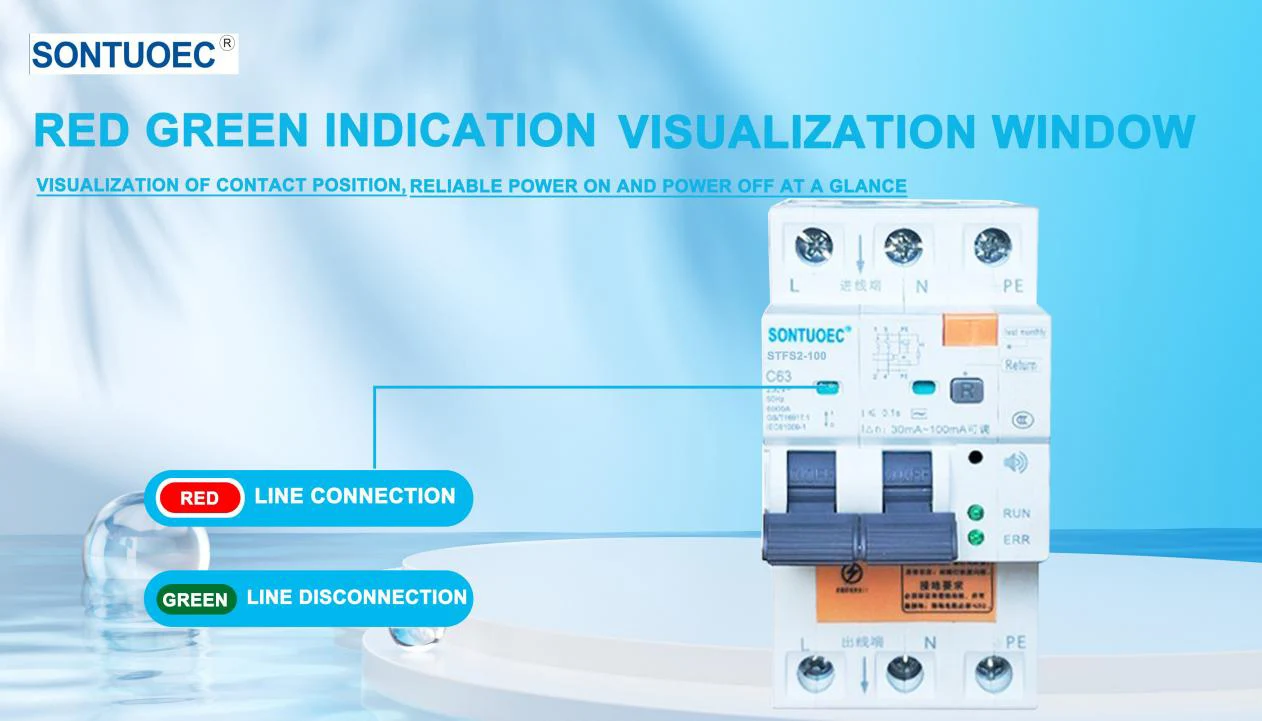

Ogohlantirish normal holat: yashil chiroq yoqilgan;

Anormal holat: chiroq o'chirilgan

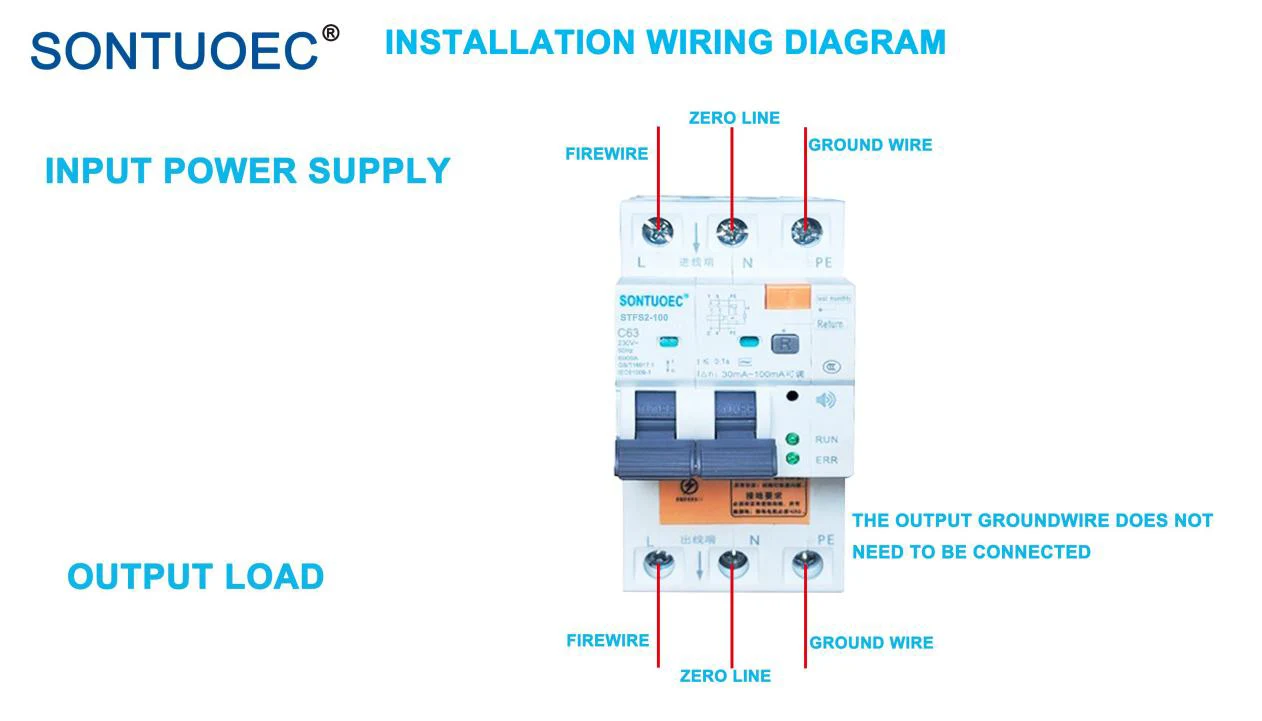

Topraklama talablari:

Kiruvchi tuproq simi va topraklama simi mavjudligini ta'minlash kerak va topraklama qarshiligi s 5Q bo'lishi kerak!

Ilova stsenariysi

RCBO turli xil himoya funktsiyalariga ega bo'lganligi sababli, u ko'pincha shaxsiy xavfsizlikni talab qiladigan sxemalarda, masalan, yorug'lik uchun elektr davrlari, zaif quvvat va uylar va jamoat joylarida elektr jihozlari uchun ishlatiladi. Bu joylar ko'pincha suv va namlik bilan ajralib turadi, bu esa osongina oqish baxtsiz hodisalariga olib kelishi mumkin. Bundan tashqari, RCBO, shuningdek, inson xavfsizligi zaruriy shart bo'lgan sanoat elektr tizimlarida ham qo'llanilishi mumkin, masalan, periferik yorug'likni boshqarish sxemalari, radar tizimlari va geologik qidiruv asboblari.
