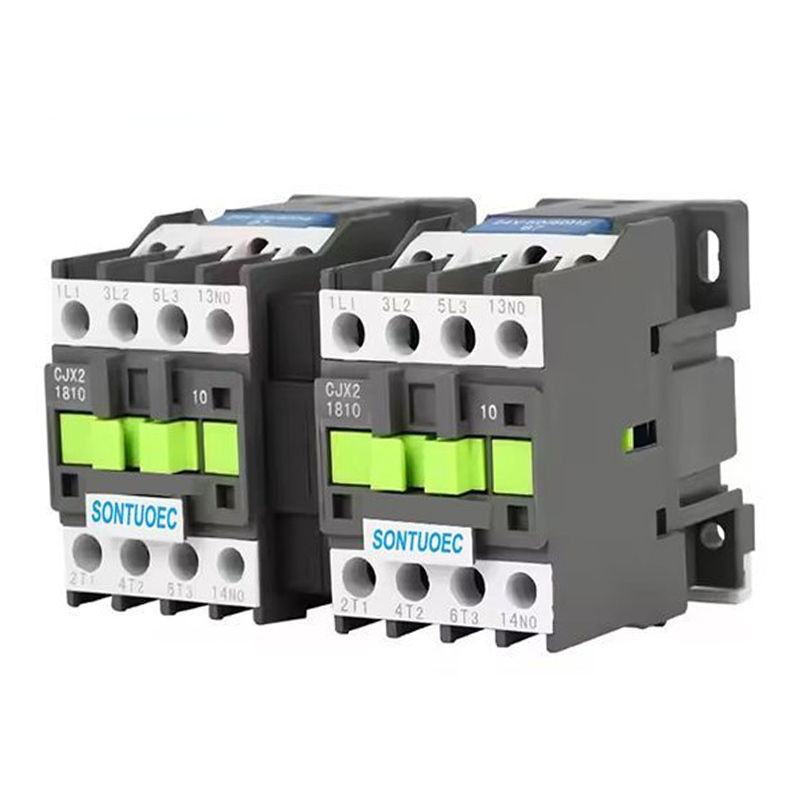

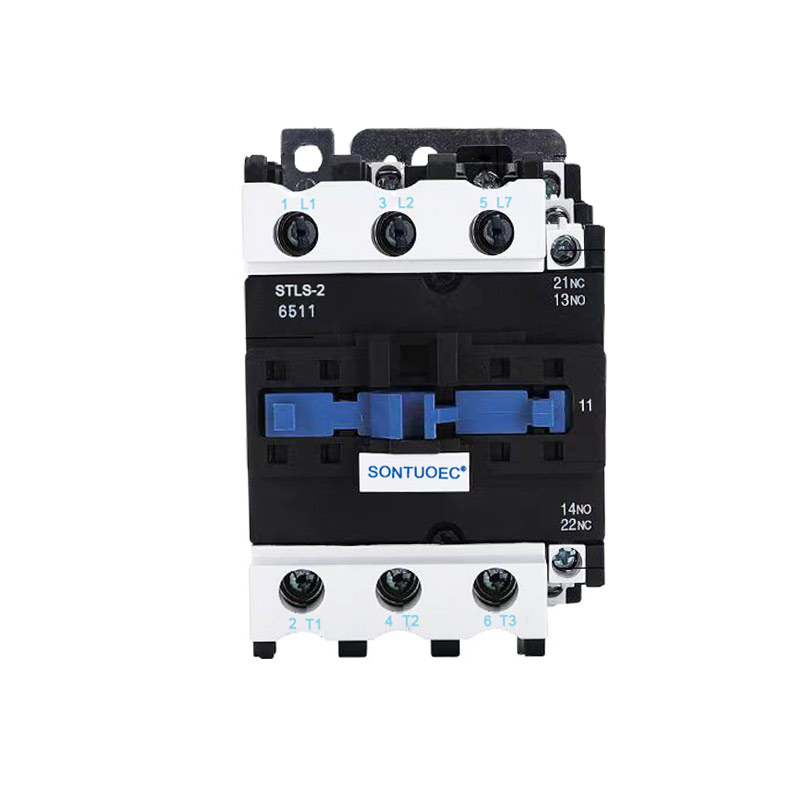

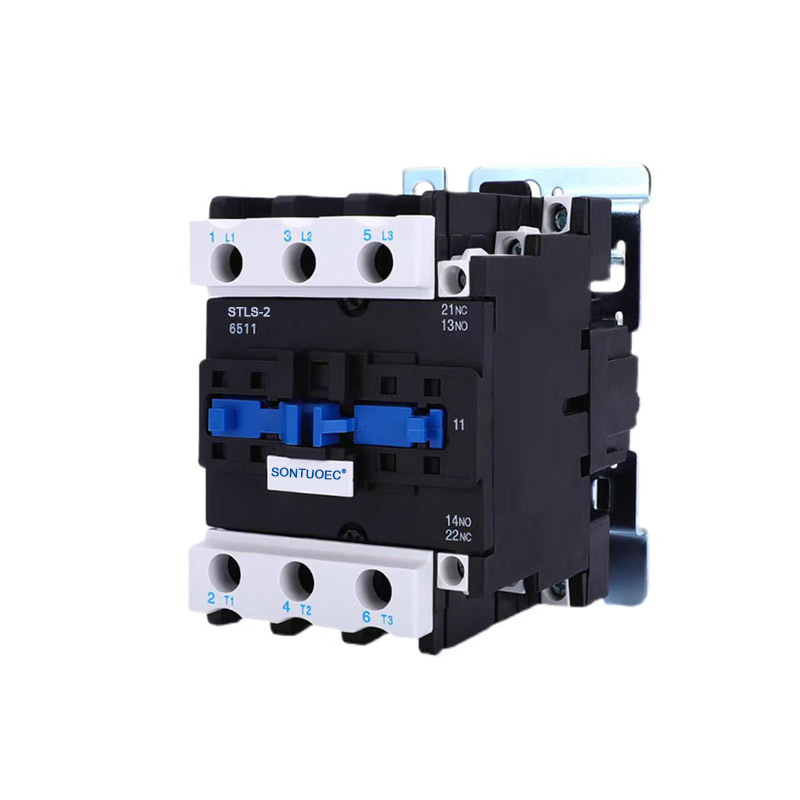

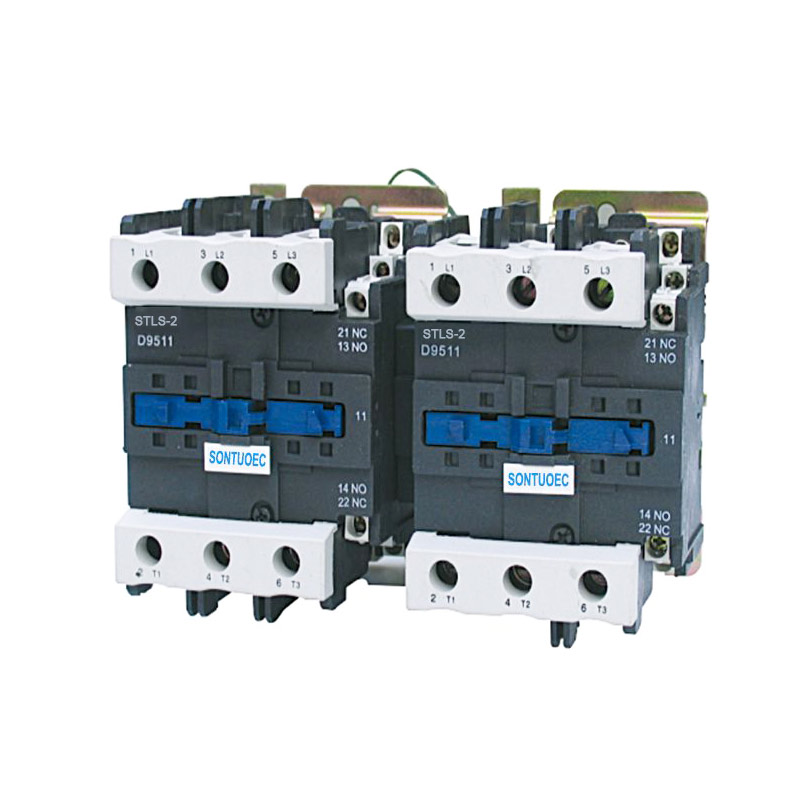

Stls-2(Cjx2) seriyali mexanik blokirovka qiluvchi kontaktor

Stls-2(Cjx2) seriyali mexanik blokirovkalash kontaktorlari nominal kuchlanish 660V AC 50Hz, oqim 620A gacha bo'lgan kontaktlarning zanglashiga olib, dvigatelni boshqarish uchun mos keladi. Ushbu mexanik blokirovkalash moslamasi ikkita konvertatsiya qilinadigan kontaktorlarning kontaktlarini almashtirishni ta'minlaydi. U IEC60947-4-1 standartlariga mos keladi.

Model:STLS-2(CJX2)

So'rov yuborish

Mahsulot tavsifi

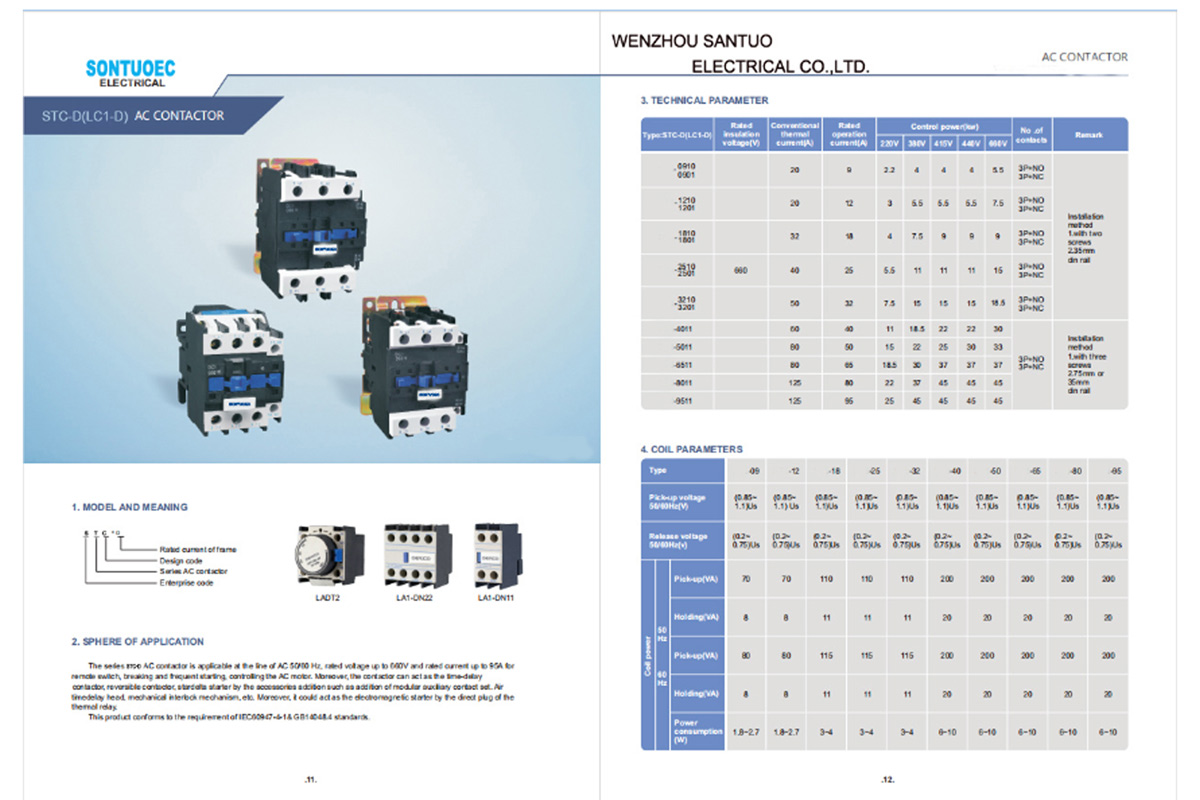

Turi		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Nominal izolyatsiya kuchlanishi		660	660	660	660	660	660	660	660	660	660
an'anaviy termal		20	24	32	40	50	60	75	80	110	125
joriy		20	24	32	40	50	60	75	80	110	125
Operatsion deb baholangan		9	12	16	25	32	40	50	63	80	95
joriy		9	12	16	25	32	40	50	63	80	95
nazorat qilingan	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
quvvat (kVt)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Eslatma		ning o'rnatilishi					ning o'rnatilishi
		o'rni ikkita vintni ishlatishi mumkin					o'rni uchta bo'lishi mumkin
		va 35 mm dan foydalaning					vintlardek, shuningdek foydalaning
		o'rnatish temir yo'li					75 mm yoki 35 mm o'rnatish
							temir yo'l

Tuzilishi va xususiyatlari

Tuzilishi:

3P AC kontaktori odatda elektromagnit tizimdan (jumladan, lasan, yadro va boshqalar), kontakt tizimidan (shu jumladan asosiy kontakt va yordamchi aloqa), yoyni o'chirish moslamasi va qobiqdan va boshqa qismlardan iborat. Ular orasida asosiy kontakt yuqori oqimni o'tkazish uchun ishlatiladi va yordamchi kontakt boshqaruv signallarini uzatish va qayta aloqani amalga oshirish uchun ishlatiladi.

Xususiyatlari:

Uchta mustaqil kontakt bilan u bir vaqtning o'zida uch fazali quvvatni va bitta nol chiziqni boshqarishi mumkin.

Aloqa tizimi yaxshi o'tkazuvchanlik va aşınmaya bardoshli yuqori sifatli materiallardan tayyorlangan.

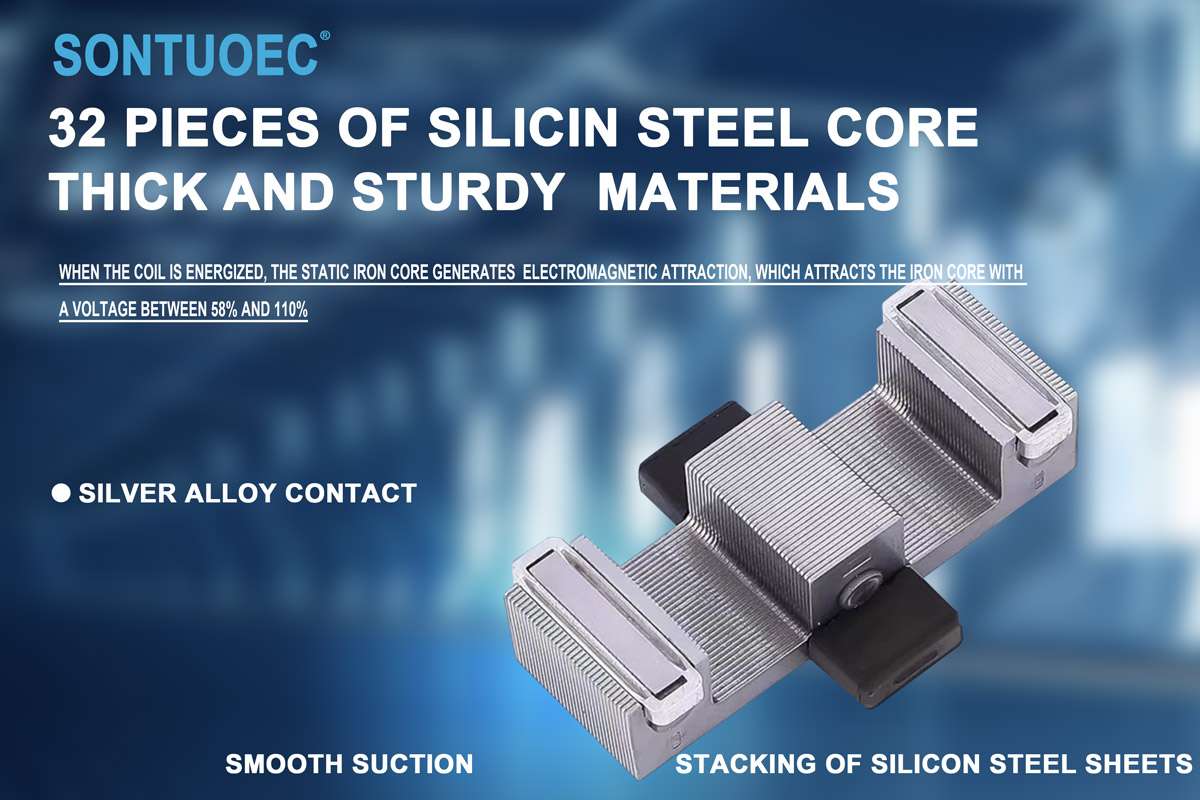

Elektromagnit tizim kontaktlarni ishonchli tarzda ulash va bo'shatish uchun etarli assimilyatsiya kuchiga ega.

Yoyni o'chirish moslamasi kontaktlarning zanglashiga olib kelganida hosil bo'lgan kamonni samarali tarzda o'chiradi, kontaktlarni shikastlanishdan himoya qiladi.

Stls-2(Cjx2) seriyali mexanik blokirovka qiluvchi kontaktor zanjirlarda 660V AC 50Hz yoki 60Hz gacha nominal kuchlanish, 95A gacha nominal oqim, oʻzgaruvchan tok dvigatelini ishlab chiqarish va sindirish, tez-tez ishga tushirish va boshqarish uchun mos keladi. Yordamchi kontakt bloki, taymerni kechiktirish va mashinani blokirovkalash moslamasi va boshqalar bilan birgalikda u kechikish kontaktoriga, mexanik blokirovka qiluvchi kontaktorga, yulduz-uchburchak starteriga aylanadi. Termal o'rni bilan u elektromagnit starterga birlashtiriladi. Kontaktör IEC 60947-1 ga muvofiq ishlab chiqariladi.

Ishlash printsipi

3P AC kontaktorining bobini quvvatlantirilganda, temir yadro magnitlanish hosil qiladi va kontakt tizimini yopish uchun tortadi, shu bilan uch fazali quvvat manbai va nol simni ulaydi. Bobin quvvatsizlanganda, yadro magnitlanishini yo'qotadi va kontakt tizimi bahor ta'sirida ajralib chiqadi, shu bilan uch fazali quvvat manbai nol chiziqdan uziladi. Shunday qilib, 3P AC kontaktori elektr yuklarini masofadan boshqarishni amalga oshirishi mumkin.

Ilova stsenariylari

3P AC kontaktori bir vaqtning o'zida uch fazali quvvatni va bitta nol chiziqni boshqarishi kerak bo'lgan turli quvvat tizimlarida keng qo'llaniladi, masalan:

Sanoat avtomatlashtirish maydoni: motorni ishga tushirish, to'xtatish va teskari operatsiyalarni boshqarish uchun ishlatiladi.

Quvvat tizimi: quvvat tizimini masofadan boshqarish va himoya qilish uchun ishlatiladi.

Binolarni avtomatlashtirish: yoritish, konditsioner va boshqa jihozlarni ishga tushirish va to'xtatishni boshqarish uchun ishlatiladi.
