LC1-N turi AC AC ACTER

LC1-n turidagi ACT ACTION AC 50HZ yoki 60Hz bilan ishlash uchun mos keladi, 660V gacha (ba'zi modellar uchun 690V gacha) kuchga kiradi (ba'zi modellar uchun 690V gacha) va 95agacha bo'lgan oqimlar. Bu uzoq masofalarda, shuningdek, tez-tez ishlaydigan va nazorat qilish uchun, shuningdek, motorlarni tez-tez boshlash va boshqarish uchun ishlatiladi.

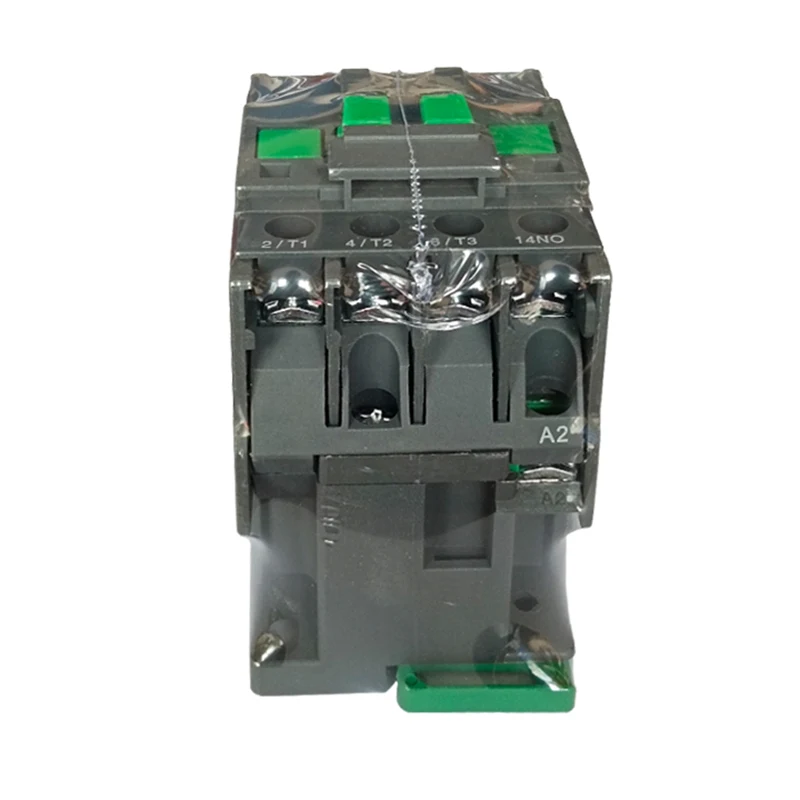

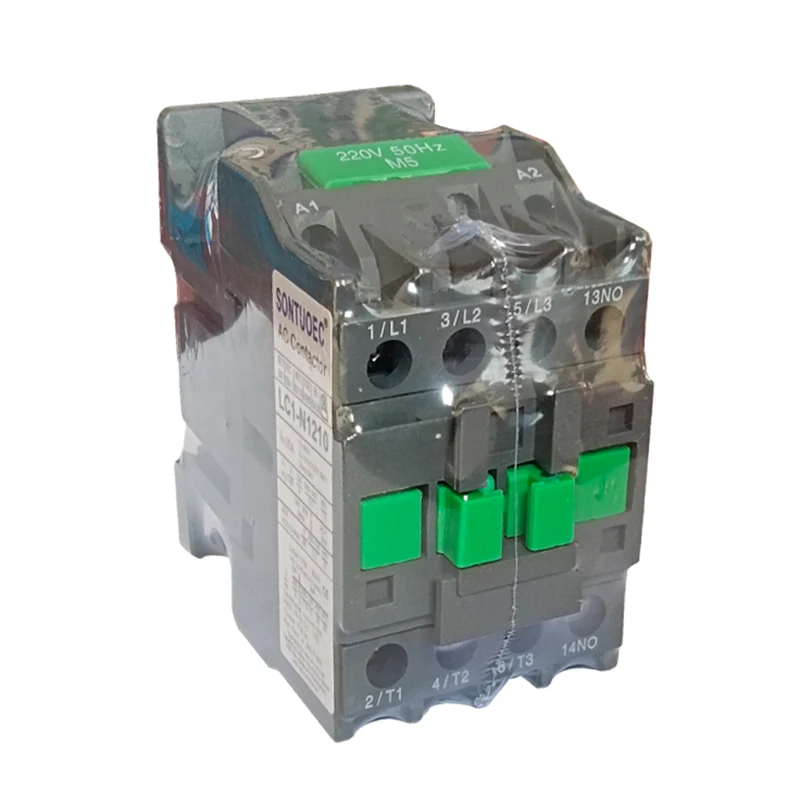

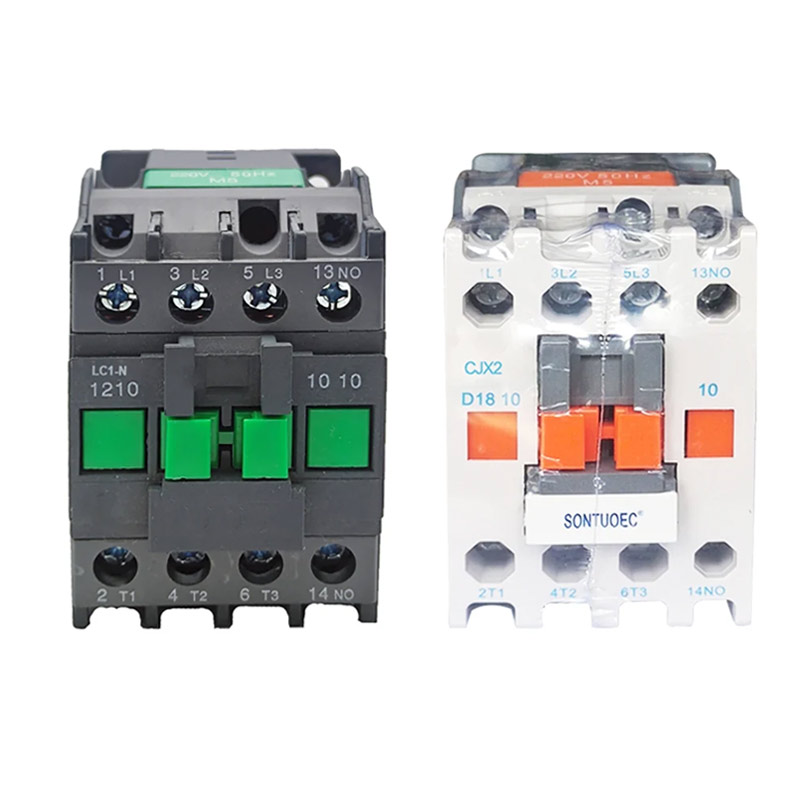

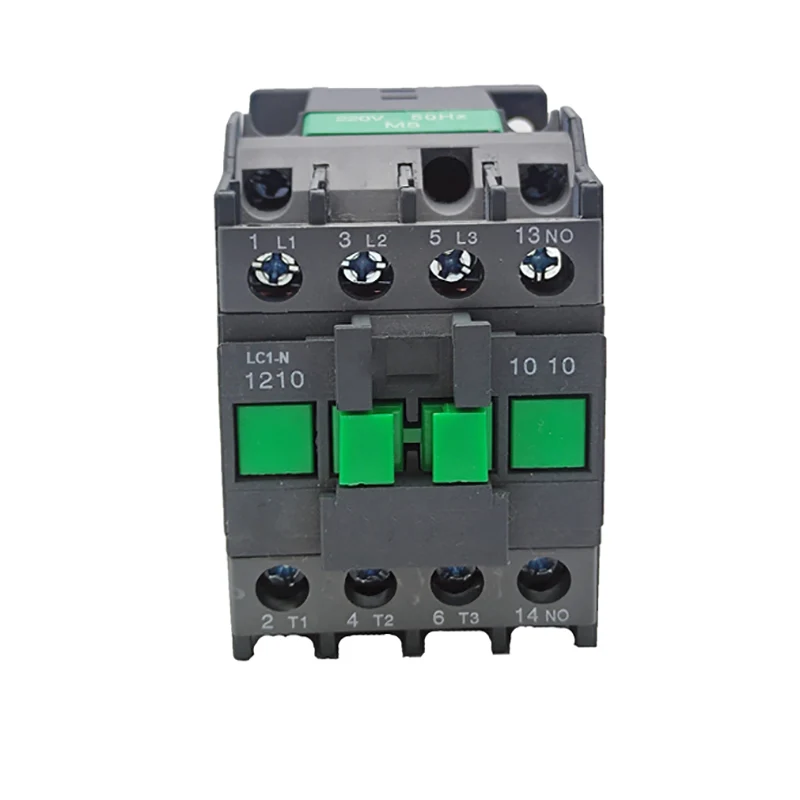

Model:LC1-N1210

So'rov yuborish

Mahsulot tavsifi

Tur		Lci-n09	LC1-N12	LC1-N18	LC1-n25	LC1-n32	LC1-N40	LC1-N50	LC1-n65	LC1-n80	LC1-N95
Amaliy ish haqi (a)	Ac3	9	12	18	25	32	40	50	65	80	95
Amaliy ish haqi (a)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-fazaning standart varaqalari motorlar 50 / 60Hz incrategory AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Issiqlik oqimi (a)		20	20	32	40	50	60	80	80	125	125
Elektr hayoti	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektr hayoti	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mexanik hayot (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktlar soni	3p + yo'q					3p + nc + yo'q
Kontaktlar soni	3p + nc					3p + nc + yo'q

Tarkibiy xususiyatlar

Modulyatsiya dizayni: LC1-N turidagi kontakt egalari to'liq funktsional kombinatsiyani to'liq funktsional dizaynni o'z ehtiyojlariga muvofiq tanlash va birlashtirish qulay bo'lgan to'liq funktsiya kombinatsiyasini qabul qiladi.

Elektromagnit tizim: shu jumladan elektromagnitil va temir yadrosi, bu aloqatorning yopilishi va yopilishi va yopish va o'chirilishini boshqarish uchun unga ishonish.

Aloqa tizimi: shu jumladan asosiy aloqa va yordamchi kontakt. Asosiy kontakt asosiy zanjirni ulash va kesish uchun ishlatiladi va kattaroq oqimni nazorat qilish uchun ishlatiladi; Yordamchi kontakt turli xil boshqaruv usullarining talablariga javob beradigan nazorat zalida.

ARCni ekstukuish tizimi: ARCni ekstallah qurilma, umuman yarim baland varaqli yasli yaproq yoritilgan qopqoq bilan jihozlangan va kuchli magnitli yasli yaproq, kontaktlarga zarar etkazishini ta'minlash.

Ishlash printsipi

Nazorat zonasi elektr toki erigan bo'lsa, Elektromagnitil Canne, kontaktlarni yopish uchun kontaktlarning asosiy pallasini ulash uchun temir yadroni o'ziga jalb qiladi. Boshqarish pallasi o'chirilgan bo'lsa, magnit maydoni yo'qoladi, temir yadro bahorning harakati ostida qoladi, kontakt o'chirilgan va kompressorning asosiy ohangi ham uziladi.
