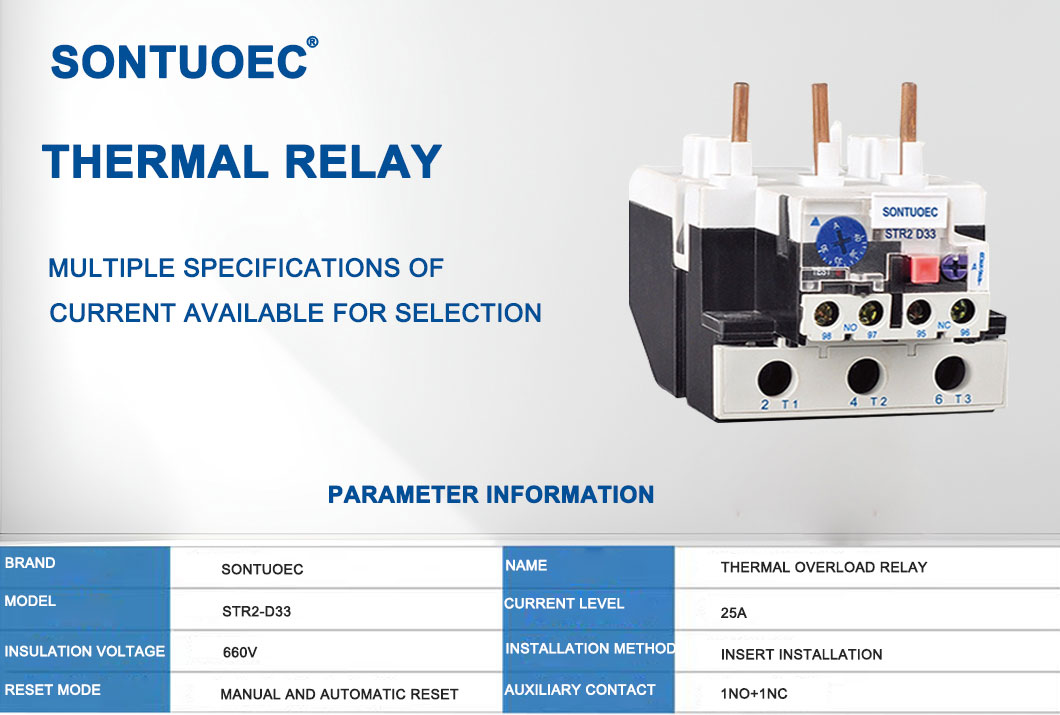

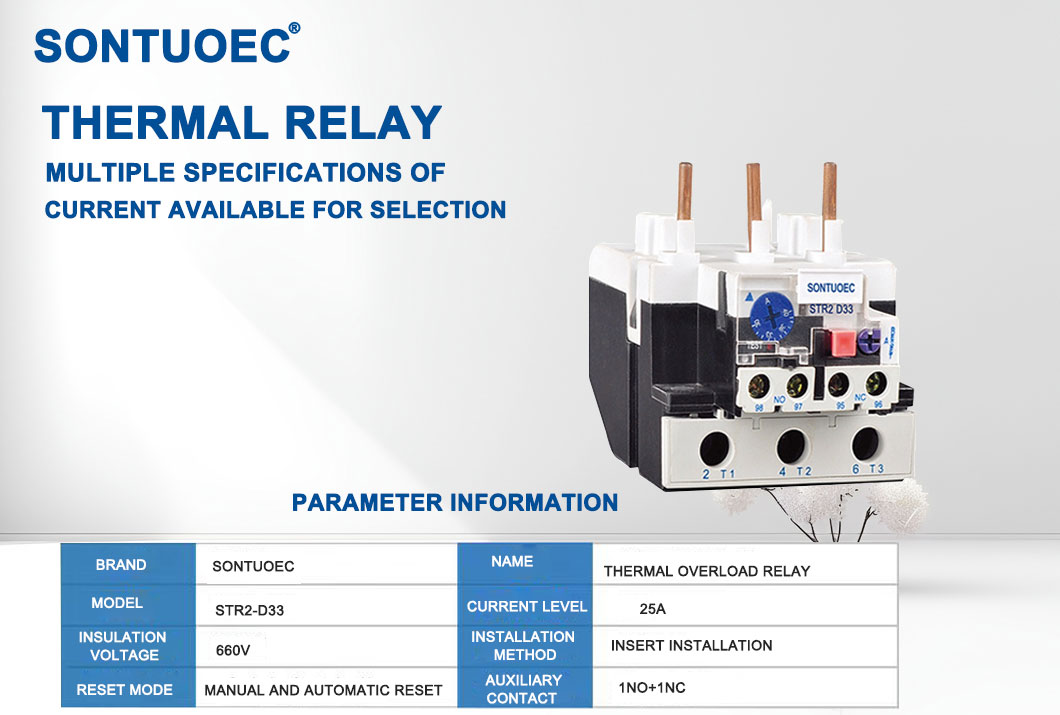

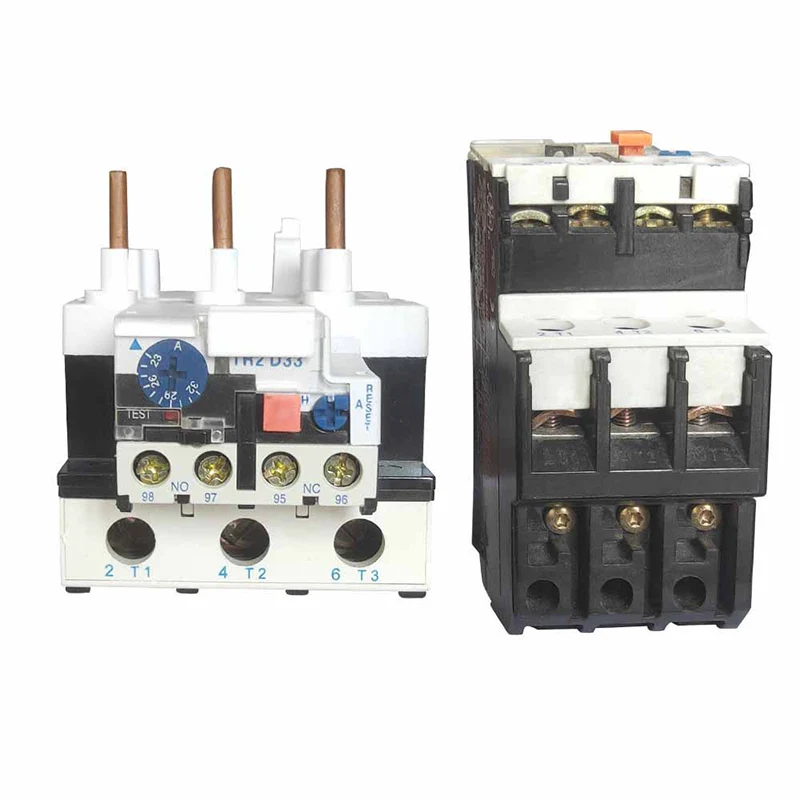

Str2-D33 Thermal haddan tashqari yuklanishi

Str2-D33 issiqlik ortida ortiqcha yuk elektr oqimining termal effekti printsipida ishlaydi. Motor haddan oshib ketganida, uning oqim ko'payishi, issiqlik haddan tashqari yuklanishning isishi ichidagi isitish elementini keltirib chiqaradi. Ushbu jazirama issiqlikning turli xil koeffitsientlari bo'lgan ikki metaldan yasalgan ikki metaldan yasalgan bimatalga o'tkaziladi, shuning uchun isitilganda egilib qoladi. Bilam ma'lum bir nuqtaga ega bo'lganda, u mexanik qurilmani, odatda kontaktni motorga uzatadigan kontaktni o'zgartiradi, shu bilan uni zarardan himoya qiladi.

So'rov yuborish

Mahsulot tavsifi

Texnik xususiyatlar:

Mahsulot Ism	Termal haddan tashqari yuklanishi
Model	ST2-D33
Material	Plastik, elektron komponentlar
Issiqlik Aloqa qilmoq	1NO + 1NC
Issiqlik Yolg'on oqim	23a-93a	Pls oqimga e'tibor bering oraliq
Str2-93	Sozlanishi joriy diapazoni (a) sozlash oralig'i	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Chastota	660V
Sinfni ko'chirish	50 / 60Hz
Rang	Rasm ko'rsatilganidek

Asosiy tezlik parametrlari

Model	Oqim oqimi	Yo'q.	Sozlash oralig'i (a)	Kontaktor uchun
Str2255	25	1301	0.1 ~ 0.12 ~ 0.14 ~ 0.16	Str2-9 ~ 32
		1302	0.16 ~ 0.22 ~ 0.25
		1303	0,25 ~ 0,3 ~ 0.35 ~ 0.4
		1304	0.4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.2 ~ 2.2 ~ 2.5	Str2-12 ~ 32
		1308	2.5 ~ 3 ~ 3.5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	Str2-12 ~ 32
		1322	17 ~ 21 ~ 25	Str2-12 ~ 32
		1353	23 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
Str2-36	36	2353	23 ~ 26 ~ 29 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Str2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

Asosiy funktsiyalar

Yozuvni himoya qilish: Motorning yuklanishi uning narxi yuqori bo'lganida, ortiqcha yuklash va shikastlanishni oldini olish uchun issiqlik ortiqcha yuklanganligi elektr tarmog'idan kesib tashlaydi.

Hafturatni himoya qilish: Agar biron bir sababga ko'ra dvigatel qizarish (masalan, atrof-muhit harorati yoki yomon isitish tarqalishi), issiqlik haddan tashqari yuklanishi elektr ta'minotini kesib tashlaydi.

Ko'rsatkich funktsiyasi: Ko'plab termal yuk ko'tarilishi mos keladi, bu esa avtomatik ravishda o'lchash yoki vaqtincha o'lchash uchun statusni o'zgartirish yoki o'chirish holatini o'zgartiradi.

Elektr motor haddan tashqari yuklanayotganda, elektr dvigatelining 660 v voltagida avtoulovning o'rnatilishi mumkin, bu 960 Vze 660 v harfi, bu dunyoda eng ilg'or thissalevi mavjud IEC 60947-1.

Ilova stsenariylari

Termal haddan tashqari yuklanishlar turli xil sanoat va tijorat muhitida, ayniqsa elektr motorni talab qiladigan uskunalarda keng qo'llaniladi. Masalan, ular nasoslar, kompressorlar, muxlislar, konveyerlar va boshqa jihozlarda haddan tashqari yuklanayotgan holatda xavfsiz ravishda yopilishi mumkinligini ta'minlash uchun boshqa mexanik jihozlarda qo'llaniladi.

Selektsiya va o'rnatish

Termal ortiqcha yuklangan estinni tanlaganda, motorning quvvat darajasi, foydalanish muhiti va yuklanish xususiyatlari kabi omillar hisobga olinishi kerak. Shuningdek, issiqlik haddan tashqari yuklanishning narxi motorning narxi oqimiga mos kelishini va tegishli ortiqcha yuk va haddan tashqari himoya xususiyatlariga ega bo'lishini ta'minlash uchun zarur.

Termal haddan tashqari yuklangan estafetalarni o'rnatishda siz ishlab chiqaruvchining ko'rsatmalariga amal qilishingiz va u motorning kuchi va boshqaruv sektori bilan to'g'ri bog'liqligini ta'minlashingiz kerak. Bundan tashqari, termal haddan tashqari yuklangan o'rni muntazam ravishda tekshirish va doimiy ravishda xizmat ko'rsatishni ta'minlash uchun muntazam ravishda tekshirish kerak.
