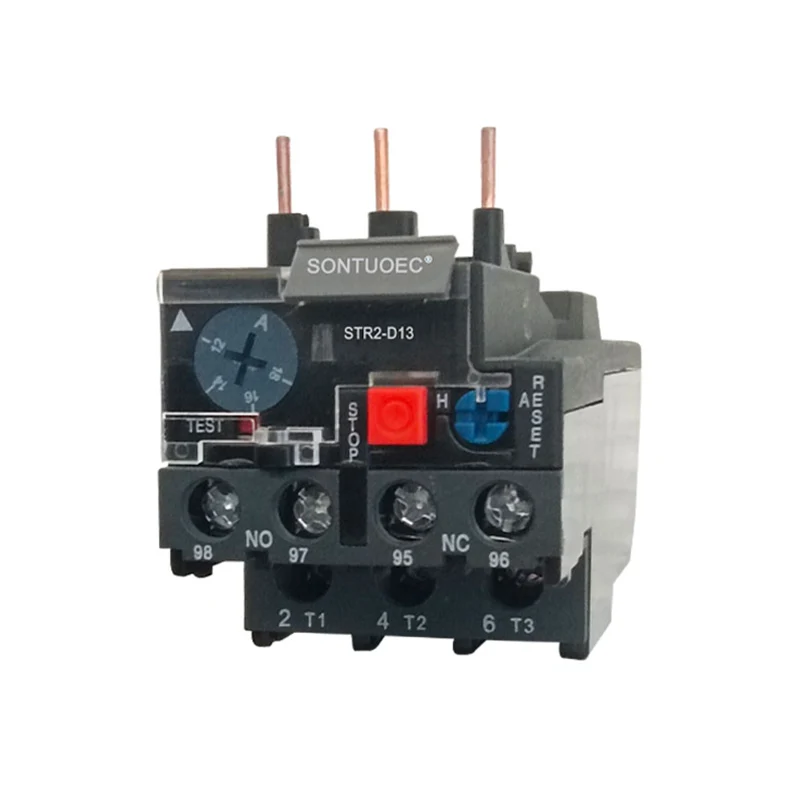

Str2-D13 Termal termolik

Str2-D13 TEMSALEDE - bu issiqlik elementi tomonidan ishlab chiqarilgan issiqlikning kengayishi orqali, deformatsiya ma'lum bir masofani kengaytirish uchun, deformatsiya ma'lum bir masofani kengaytirish, bu vositani ortiqcha yukni ortiqcha himoya qilishga erishish uchun. Motorning haddan tashqari yukini himoya qilish elementi sifatida, Str2-D13 issiqlik o'rni kichik o'lchamdagi, oddiy tuzilishning afzalliklariga ega.

Model:STR2-D13

So'rov yuborish

Mahsulot tavsifi

Texnik xususiyatlar:

Mahsulot nomi	Termal haddan tashqari yuklanishi
Model	Str2-D13
Material	Plastik, elektron komponentlar
Issiqlik aloqasi	1NO + 1NC
Termal qoldiq oqimi	0.1A-25a
Sozlanishi joriy diapazoni (a) sozlash oralig'i	1A-1.6a
	1.6a-2.5a
	4a-6a
	5.5A-8a
	7A-10A
	9a-13a
	12a-18a
	17a-25a
	Buyurtmani joylashtirganda pls joriy diapazonga e'tibor bering
ui
Chastota	660V
Sinfni ko'chirish	50 / 60Hz
Umumiy o'lcham (taxminan)	7 × 4,5 × 7.5CM / 2.8 "× 1,8 × 29" (l * w * h)
Rang	Rasm ko'rsatilganidek

Asosiy tezlik parametrlari

Model	Oqim oqimi	Yo'q.	Sozlash oralig'i (a)	Kontaktor uchun
Str2255	25	1301	0.1 ~ 0.12 ~ 0.14 ~ 0.16	Str2-9 ~ 32
		1302	0.16 ~ 0.22 ~ 0.25
		1303	0,25 ~ 0,3 ~ 0.35 ~ 0.4
		1304	0.4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.2 ~ 2.2 ~ 2.5	Str2-12 ~ 32
		1308	2.5 ~ 3 ~ 3.5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	Str2-12 ~ 32
		1322	17 ~ 21 ~ 25	Str2-12 ~ 32
		1353	23 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
Str2-36	36	2353	23 ~ 26 ~ 29 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Str2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

Tarkibi va tuzilishi

Str2-D13 TEMSAL Estay, asosan isitish elementi, bimatal, kontaktlar va uzatish va sozlash mexanizmidan iborat. Ular orasida isitish elementi - bu motorning asosiy pallasida joylashgan kichik qarshilik ko'rsatadigan qiymatga ega bo'lgan qarshilik simidir; Ikketali varaq termal o'sishning turli koeffitsientlari bo'lgan ikki xil metall varaqalardan yasalgan va elektr toki isitish elementidan o'tganda, biometriya varag'i issiqlik tufayli biimetal varaq egilib qoladi.

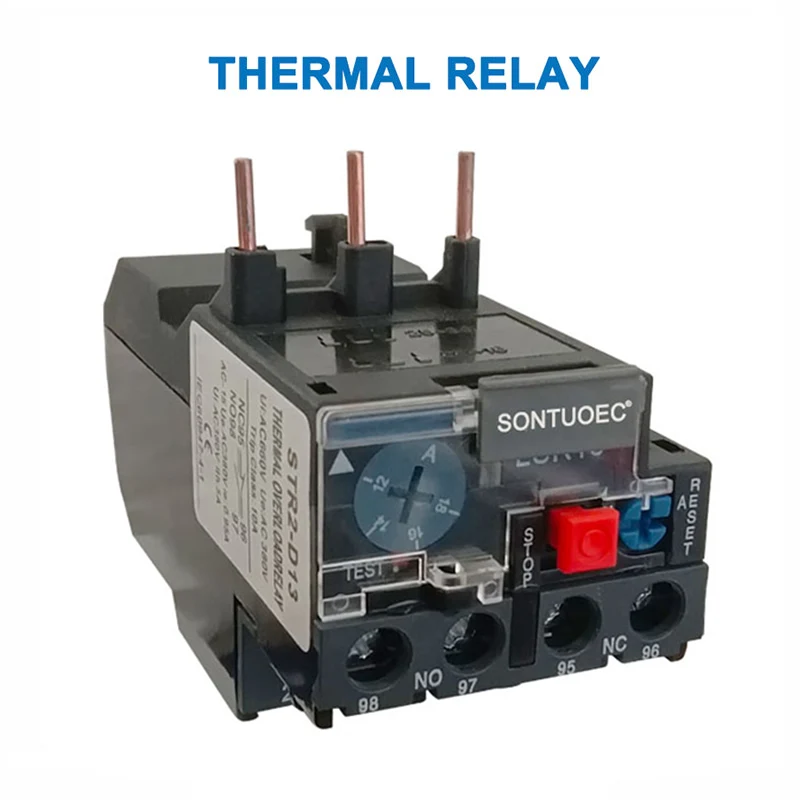

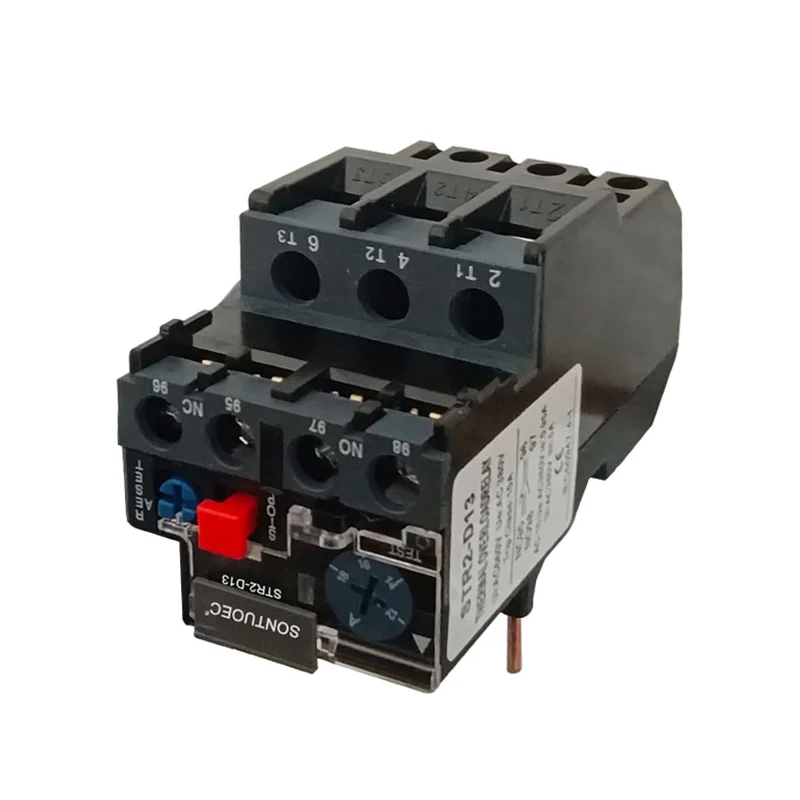

STR2-D13 Thermal Relay

Texnik parametrlar

Str2-D13 termalligining asosiy texnik ko'rsatkichlari arzonlashtirilgan kuchlanish, oqim va baholangan chastota va rektifikatsiyalash joriy doirasini qamrab oladi. Ular orasida statsioner kuchlanish eng yuqori kuchlanish qiymatini anglatadi, shunda 220V, 380V, 600V, 600V va boshqalar. Raqamni strukturali Str2-D13 termal estay boshlaydi; Raqamli chastota odatda 45-62hzga muvofiq ishlab chiqiladi; Raqamning turlari Str2-D13 termal termal termoalining harakat vaqti va ma'lum bir oqim sharoitida eksklyuzivning maydoni o'rtasidagi munosabatlarni tavsiflaydi.

Ishlash xususiyatlari

Str2-D13 termalıkining ishlangan xususiyatlari asosan ichki bayetal va isitish elementiga bog'liq. Motor haddan tashqari yuklanganda, shamolning o'sishi va Str2-D13 termining issiqlik elementi orqali, shuningdek ulanish novdasini harakatga keltirib, boshqaruv zonchasini ushlab turish va boshqarish zalini uzishiga olib keladi. Str2-D13 termal estafetasi qayta o'rnatilgandan so'ng, biometrni tiklashdan oldin sovutish muddatini talab qiladi.

Rol va dastur

Str2-D13 issiqlik oralig'i asosan ortiqcha yuklar, fazali tanaffuslar, birinchi fazali elektr ta'minoti kabi kamchiliklarga qarshi elektr motorlarini himoya qilish uchun ishlatiladi. Motorli sektrlarda, Str2-D13 Termal termalilalar qisqa pallasi bilan birgalikda sub-sub'ektlar himoyasi bilan birgalikda ishlatilganda eng samarali hisoblanadi. Bundan tashqari, Str2-D13 issiqlik oralig'i boshqa elektr jihozlarini yoki elektr timilqlarini ortiqcha yuklash uchun ham ishlatilishi mumkin.

Selektsiya va foydalanish uchun ehtiyot choralari

Str2-D13 termal terim tayanchini tanlashda keng qamrovli ko'rib chiqish, yukning va boshqa omillar uchun keng qamrovli ko'rib chiqilishi kerak. Quruq, shamollamaydigan, korroziy gaz muhitiga kiritilishi va uning simlari to'g'ri va mustahkam bo'lishi kerak.

Foydalanish jarayonida "Str2-D13 termining issiqlik holati" Amerikaning haddan tashqari yuklanishining holati muntazam tekshirilishi kerak.
