Sth-40 seriyali termal haddan tashqari yuklanadi

STH-40 seriyali Termal haddan tashqari yuklanganligi AC 50/60 Hz AC 50/60 Hzning aylanishiga mos keladi, 660V gacha tezkor kuchlanishni baholaydi. Va bu ortiqcha yukning funktsiyasini amalga oshirishi va motor uchun fazali ishlamay qolishi funktsiyasini amalga oshirish mumkin. Ushbu mahsulot GB14048.4, IEC60947-4-1 standartlariga mos keladi.

Model:STH-40

So'rov yuborish

Mahsulot tavsifi

Asosiy texnik parametr:

Model	Hozirgi	Uchun mos aloqador vositalar
Sth-22/3	0.4-63a	GMC-9 ~ 22
Sth-22/3	0.63-1A	GMC-9 ~ 22
Sth-22/3	1-1.6a	GMC-9 ~ 22
Sth-22/3	1.6-2.5A	GMC-9 ~ 22
Sth-22/3	2.5-4a	GMC-9 ~ 22
Sth-22/3	4-6a	GMC-9 ~ 22
Sth-22/3	5-8a	GMC-9 ~ 22
Sth-22/3	6-9a	GMC-9 ~ 22
Sth-22/3	7-10A	GMC-12 ~ 22
Sth-22/3	9-13a	GMC-12 ~ 22
Sth-22/3	12-18a	GMC-18 ~ 22
Sth-22/3	16-22a	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40A	GMC-40
Sth-85/3	34-50A	GMC-50 ~ 85
Sth-85/3	45-65a	GMC-50 ~ 85
Sth-85/3	54-75a	GMC-65 ~ 85
Sth-85/3	63-85a	GMC-75 ~ 85

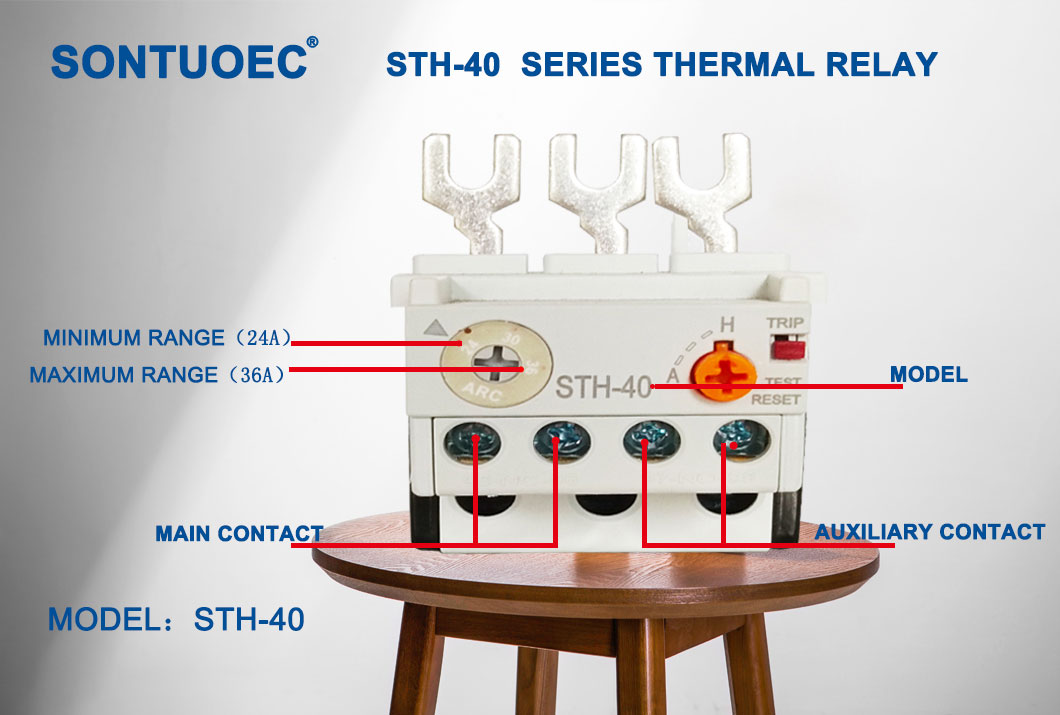

STH-40 Series Thermal Overload Relay

Asosiy funktsiyalar

Motorni himoya qilish: Termal haddan tashqari yuklanishning asosiy funktsiyasi motorni haddan tashqari yuklanishi sababli shikastlanishining oldini olishdir. Motor haddan tashqari yuklanganida, ortiqcha yuklangan esturlar avtoulovni haddan tashqari qizib ketishi sababli yonishning oldini olish uchun elektr toki bo'shlig'ini kesib tashlaydi.

Quvvat liniyalarini himoya qilish: Motorni himoya qilishdan tashqari, ortiqcha yuklash o'rni ham elektr uzatish liniyalarini himoya qilishi mumkin. Motor haddan tashqari yuklanganda, uning oqim ko'payishi, bu elektr uzatish liniyalarining haddan tashqari qizib ketishi va erishi mumkin. Timning o'zgarishini aniqlash orqali, kuch-ortiqcha yuklanganligi elektr tarmog'ining haddan tashqari yuklanganligini aniqlaydi va kerak bo'lsa elektr ta'minotini kesib tashlaydi.

Energiya tizimining xavfsizligini yaxshilash: Termal haddan tashqari yuklanishi vosita va elektr uzatish liniyasining shikastlanishiga olib kelishi va quvvat tizimining ishlamay qolishi va quvvat tizimining xavfsizligini oshirishga imkon beradi.

Ishlash printsipi

Termal haddan tashqari yuklangan o'rning ishlash printsipi asosan joriy issiqlik ta'siriga va biimetalning haroratining sezgir xususiyatlariga asoslanadi. Motorda ortiqcha yuk kelib, termal yuk ko'tarish etamasining isitish elementida ko'proq issiqlik hosil bo'lishiga olib keladi. Ushbu jazirama isitiladi, chunki isitiladi, chunki u ikkita qotishmadan yasalgan chiziqlar koeffitsientlar koeffitsientlarida katta farqlarga ega. Bayetal ma'lum darajada egilganda, u elektrotipetik va motorni elektr ta'minotini boshqarish va kesish uchun kontaktlarni boshqarish va kesish uchun kontaktlarni boshqaradi.

Ilova doirasi

Termal haddan tashqari yuklanishi odatda 660V va 0,1 ~ 630a oqimining mozorlarida qo'llaniladi va asosan ortiqcha sari peshqadamlar va fazali dozaligini himoya qilish uchun ishlatiladi. Bundan tashqari, motor uchun har tomonlama himoya qilish uchun moslashtirilgan AC bilan aloqatori bilan starterni shakllantirish uchun ishlatilishi mumkin.

Mahsulot xususiyatlari

Oddiy tuzilma: Ushbu issiqlik ortiq qoplamasi odatda oddiy tarkibiy dizaynni oladi va uni o'rnatishni osonlashtiradi.

To'liq tanqisliklar: asosiy ortiqcha yukni himoya qilish funktsiyalariga qo'shimcha ravishda, u fazani sindirish va haroratni qoplash funktsiyalariga ega.

Kam xarajatlar: boshqa motordan himoya qilish moslamalari bilan taqqoslaganda, issiqlik ortiqcha yuklanishi narxi nisbatan past, bu foydalanuvchilarning xarid narxini kamaytiradi.

Barqaror operatsiya ishlashi: chunki bu sezgir element sifatida biometrani qabul qiladi, uning ishlashi barqaror va ishonchli.

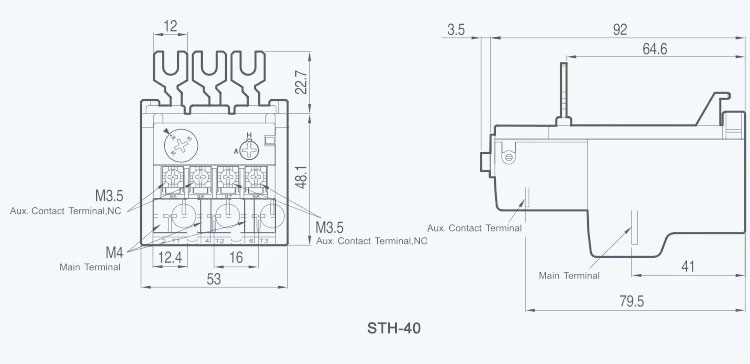

STH-40 Series Thermal Overload Relay
