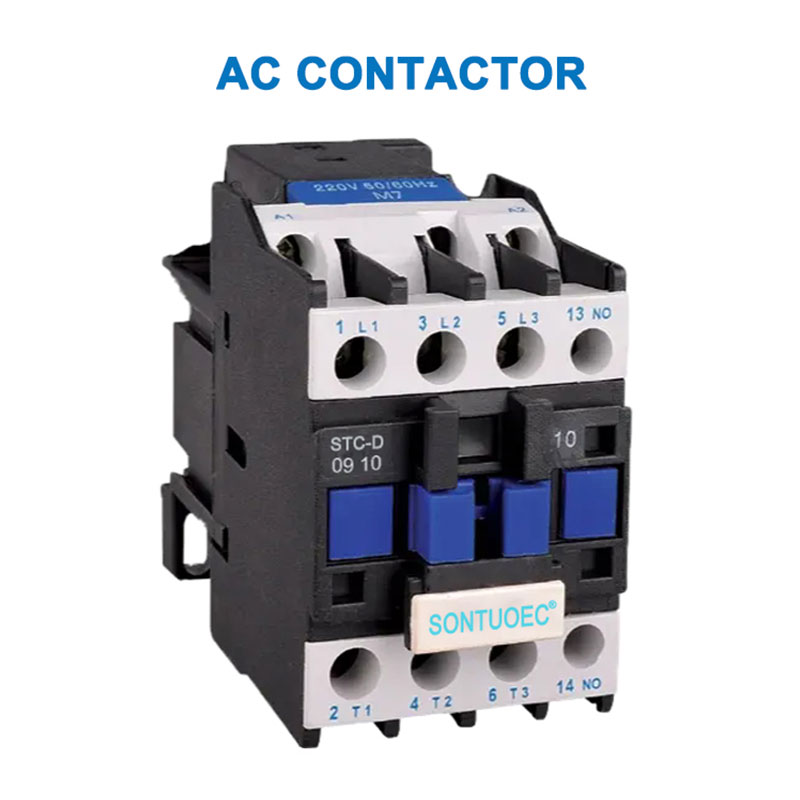

STC-D AC kontaktori

STC-D AC kontaktori AC davrlarini masofadan boshqarish va tez-tez yoqish yoki o'chirish uchun ishlatiladigan elektr komponentidir. U asosan elektr energetika tizimlarida zanjirlarni ochish va boshqarish hamda sanoat avtomatizatsiyasida dvigatellar, yoritish va boshqa elektr yuklarni masofadan boshqarish uchun ishlatiladi.Oʻzgaruvchan tok (AC) kontaktori, yaʼni STC-D AC kontaktori muhim elektr boshqaruv uskunasi boʻlib, sanoat elektr energetika tizimi va elektroenergetika sohasida oʻzgarmas rol oʻynaydi.

Model:STC-D

So'rov yuborish

Mahsulot tavsifi

Turi		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Nominal ish oqimi (A)	AC3	9	12	18	25	32	40	50	65	80	95
Nominal ish oqimi (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 fazali standart quvvat ko'rsatkichlari motorlar 50/60Hz toifadagi AC-3	220/230 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominal issiqlik oqimi (A)		20	20	32	40	50	60	80	80	125	125
Elektr hayoti	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektr hayoti	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mexanik ishlash muddati (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktlar soni	3P+NO					3P+NC+NO
Kontaktlar soni	3P+NC					3P+NC+NO

Tuzilishi va ishlash printsipi

Tuzilishi: STC-D AC kontaktori asosan elektromagnit tizimdan (temir yadro, lasan va qisqa tutashuv halqasi va boshqalarni o'z ichiga oladi), kontakt tizimidan (shu jumladan asosiy kontakt va yordamchi kontakt) va yoyni o'chirish moslamasidan iborat.

Ish printsipi: STC-D AC kontaktorining bobini quvvatlantirilganda, temir yadro magnit maydon hosil qiladi, bu esa armaturani o'ziga tortadi va kontaktlarni harakatga keltiradi, shunda asosiy kontaktlar va yordamchi kontaktlar yopiladi yoki uziladi, shu bilan kontaktlarning zanglashiga olib kirishini nazorat qiladi. Yoyni o'chirish moslamasi kontaktlarning zanglashiga olib kelishidan himoya qilish uchun kontaktlarning zanglashiga olib kelganda yoyni o'chirish uchun ishlatiladi.

STC-D AC Contactor

Turlari va xususiyatlari

1.Turlari:

STC-D AC kontaktorlari foydalanish va ishlashiga ko'ra sanoat kontaktorlari, bino va maishiy kontaktorlar kabi turli turlarga bo'linishi mumkin. Umumiy modellarga CJ seriyalari (masalan, CJX2 seriyali, CJ20 seriyali, CJT1 seriyali), shuningdek ABB, Siemens, Schneider va boshqa brendlarning seriyali mahsulotlari kiradi.

2. Xususiyatlari:

Ishonchli ish: STC-D AC kontaktorlari yuqori ish ishonchliligi va barqarorligiga ega va katta oqim va kuchlanishlarga bardosh bera oladi.

Barqaror ishlash: uning aloqa tizimi yaxshi elektr o'tkazuvchanligi va yuqori haroratli aşınmaya bardoshli yuqori sifatli materiallardan tayyorlangan.

Qulay texnik xizmat ko'rsatish: STC-D AC kontaktorlari ixcham tuzilishga ega va ularni o'rnatish va saqlash oson.

Ilova stsenariylari

STC-D AC kontaktorlari energiya tizimlarida, sanoat avtomatlashtirishda, qurilish va maishiy elektr qurilmalarida keng qo'llaniladi. Masalan, quvvat tizimida u dvigatelning start-stop va yo'nalishini teskari yo'nalishini boshqarish uchun ishlatilishi mumkin; sanoat avtomatizatsiyasida ishlab chiqarish liniyasida turli xil elektr jihozlarini ishga tushirish-stopni boshqarish uchun foydalanish mumkin; bino va maishiy elektr jihozlarida yoritish va konditsioner kabi jihozlarni yoqish/o'chirishni boshqarish uchun foydalanish mumkin.
