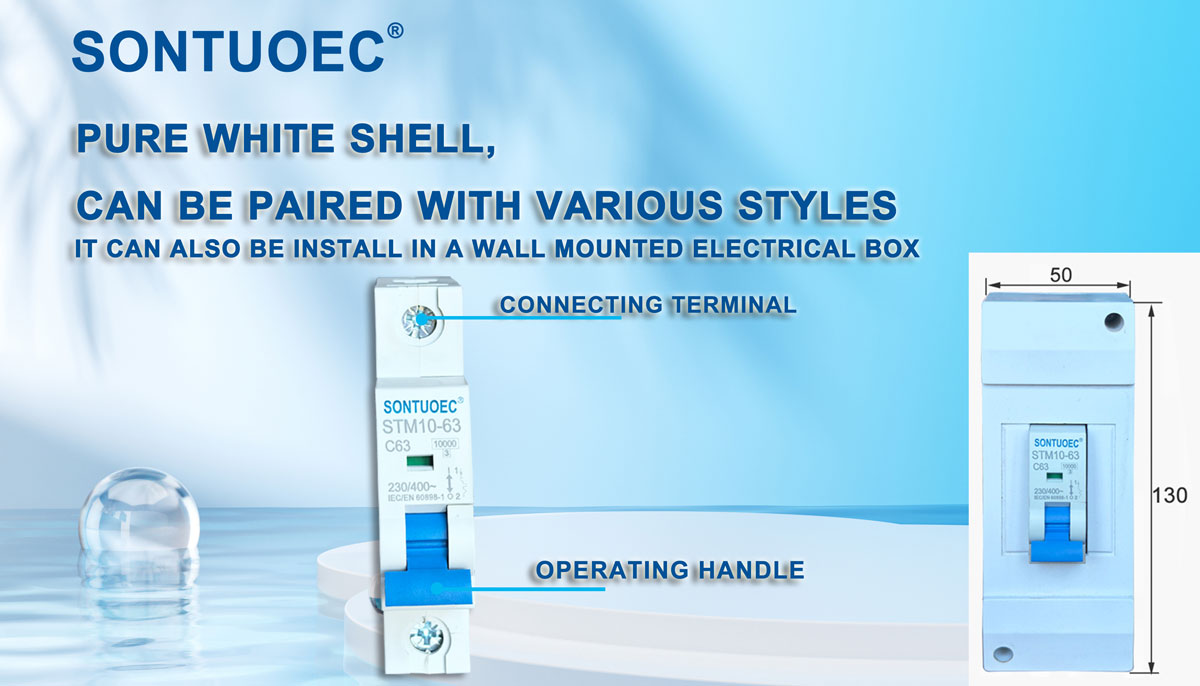

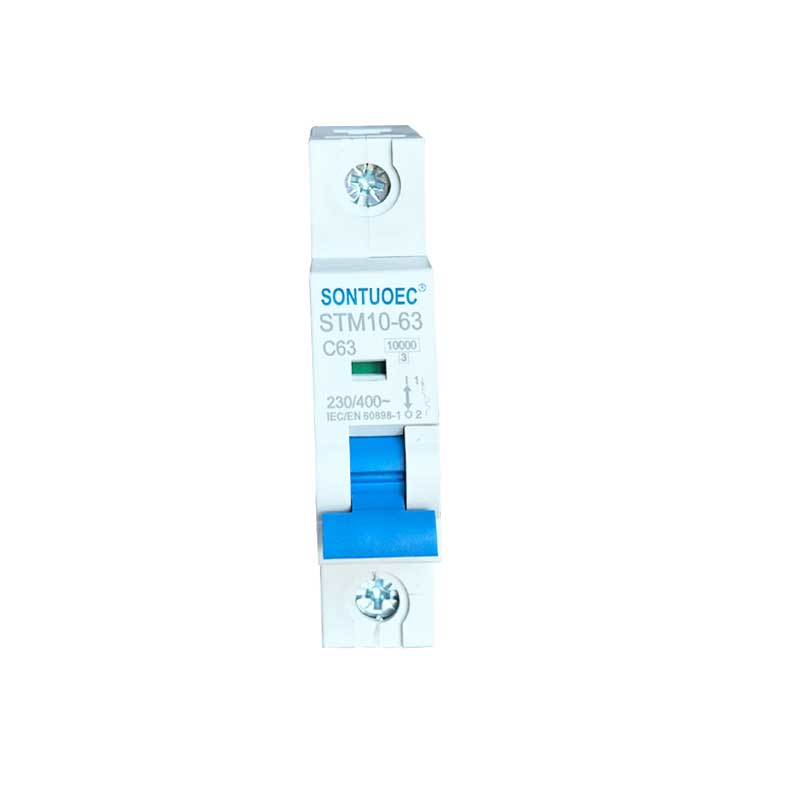

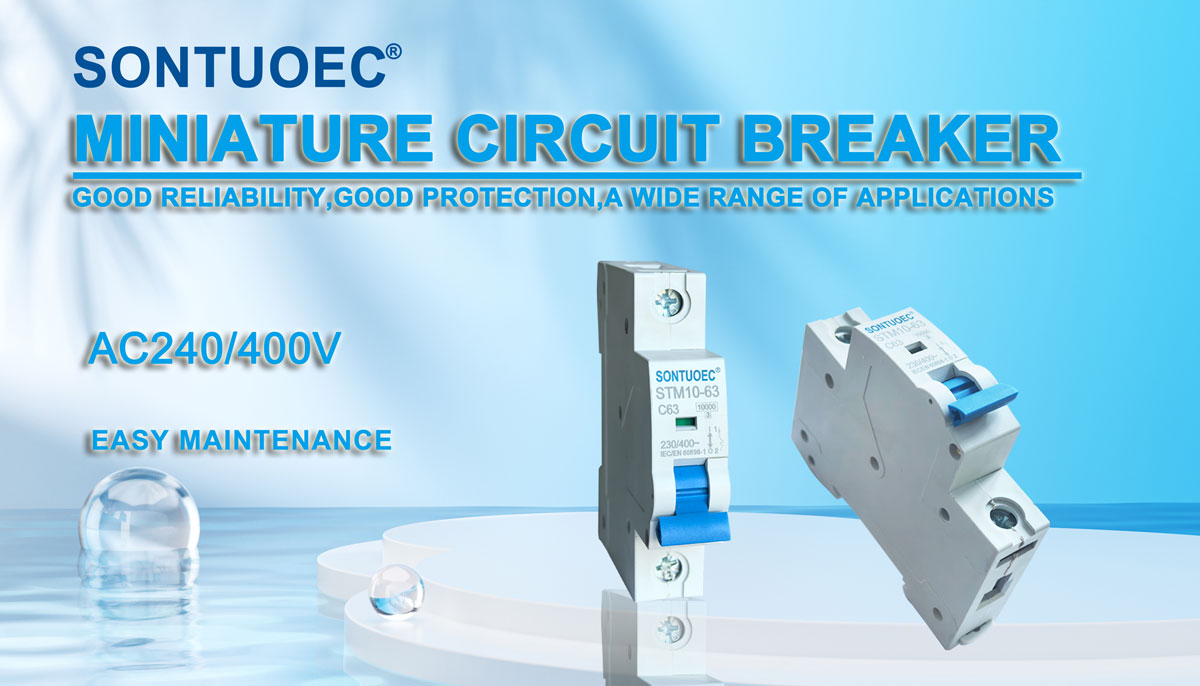

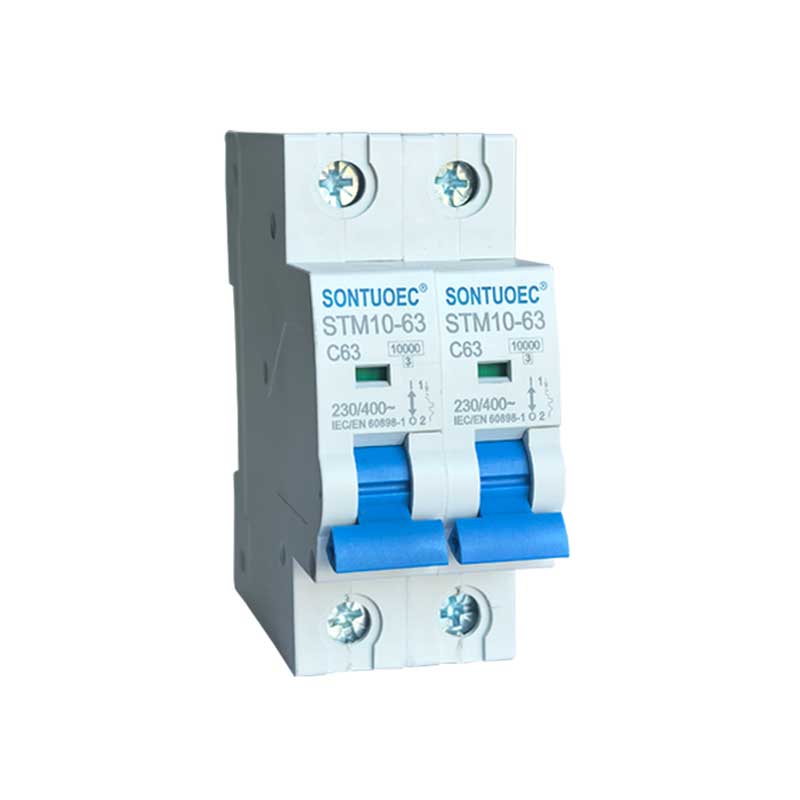

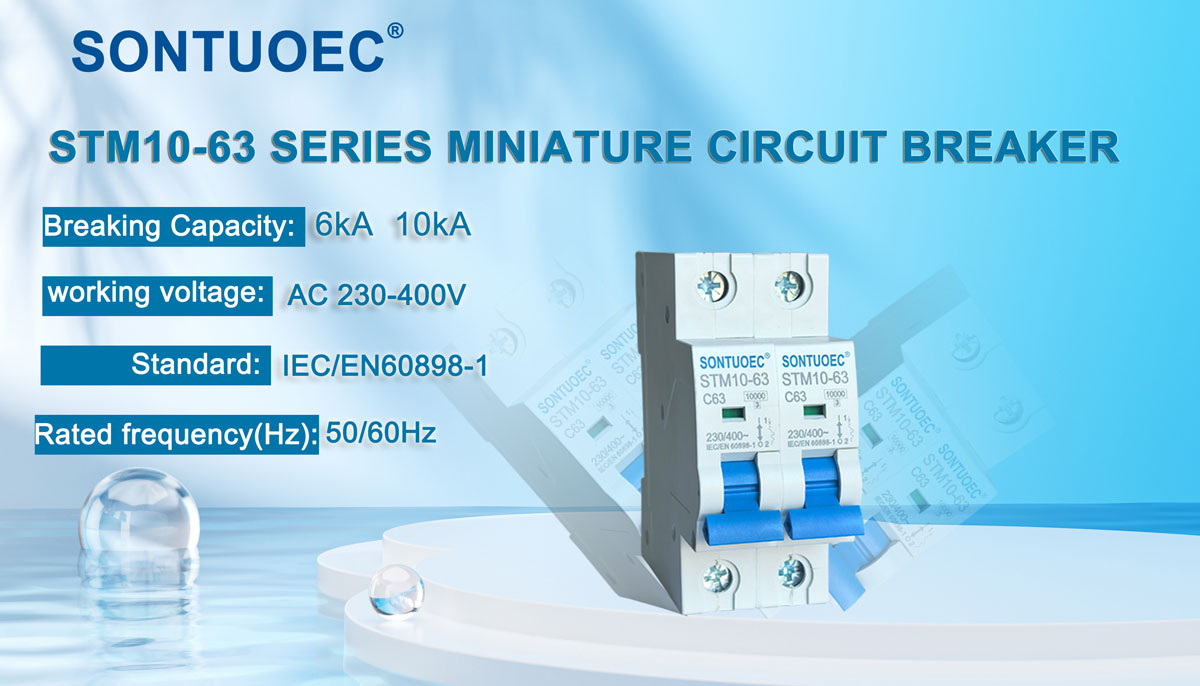

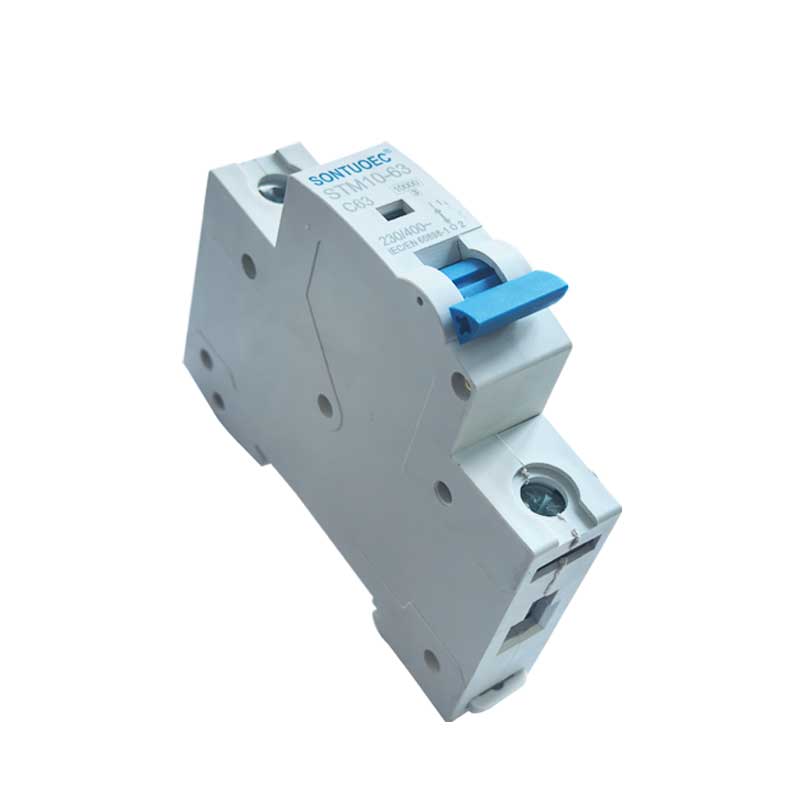

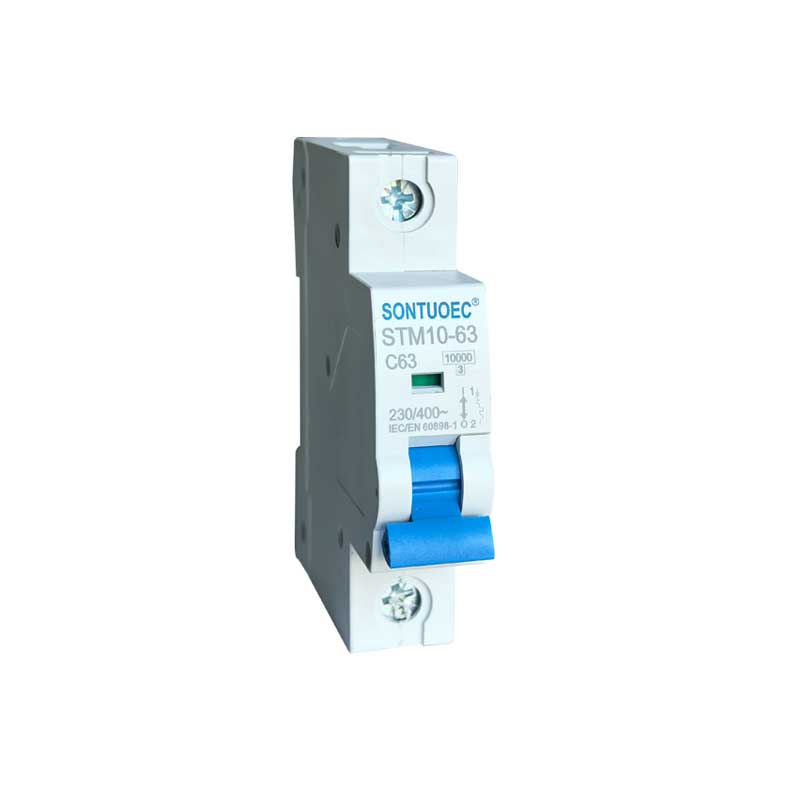

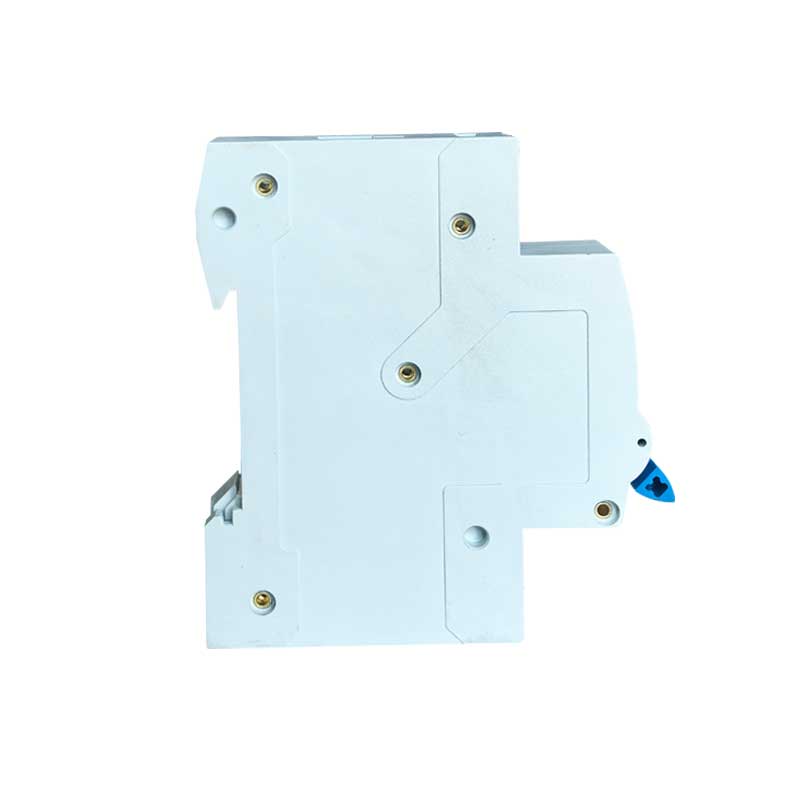

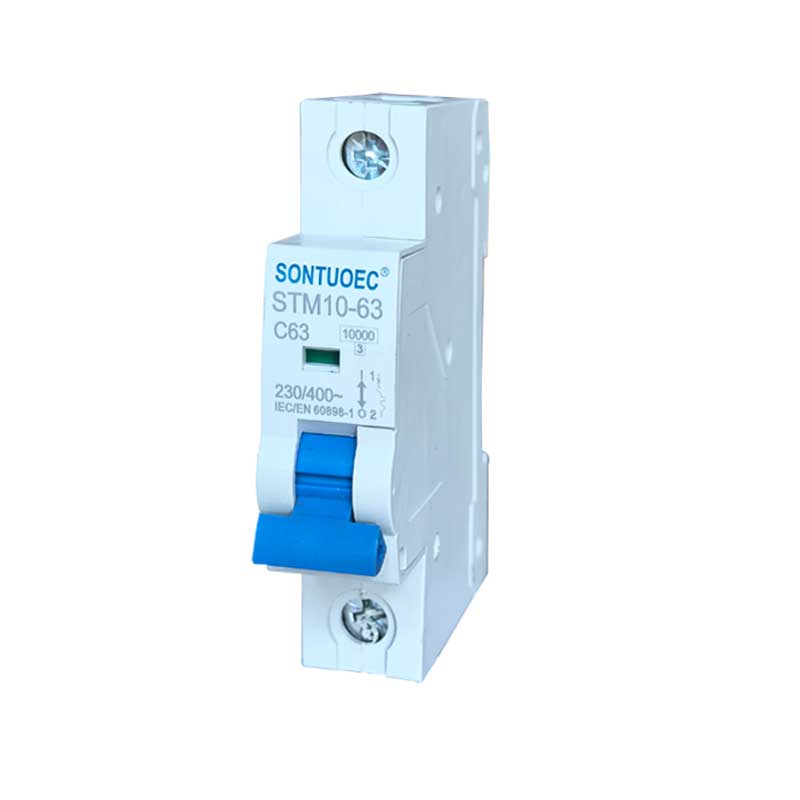

Sontuoec zavodining to'g'ridan-to'g'ri sotilishi MCB Stm10-63 seriyali 6ka miniatyura o'chirgichi

SONTUOEC turli xil kichik elektr jihozlarini ishlab chiqarishga ixtisoslashgan xitoylik etkazib beruvchilar/ishlab chiqaruvchilardan biri bo'lib, STM10-63 seriyali yuqori sindiruvchi miniatyura to'xtatuvchisi tuzilmasining ilg'or, ishlashi ishonchli, sindirish qobiliyati yuqori, tashqi ko'rinishi nafis va uning qobig'i va qismlari zarbaga chidamliligi, kuchli olovga chidamliligi bo'lgan materialdan tayyorlangan. U 50 yoki 60 chastotali, Ue 400V va undan past, Ui 63A va undan past chastotali quvvat tizimiga mos keladi. U asosan ofis binosida, turar-joy binolarida, yoritish, quvvat taqsimlash va ortiqcha yuk va jihozlarni qisqa tutashuvdan himoya qilish uchun qo'llaniladi. Odatda, u energiya tizimining tez-tez bo'lmagan uzatilishi sifatida ham ishlatilishi mumkin. U IEC60898.1 va GB10963.1 standartlariga mos keladi

Model:STM10-63

So'rov yuborish

Mahsulot tavsifi

Texnik xususiyatlari:

	Standart		IEC/EN 60898-1
Elektr	Nominal oqim In	A	1,2,4,6,10,16,20,25,32,40,50,63A
Xususiyatlari	polyaklar	P	1,2,3,4
	Nominal kuchlanish Ue	V	AC 230, 400
	Izolyatsiya kuchlanishi Ui	V	500
	Nominal chastota	Hz	50/60
	Nominal sindirish qobiliyati	A	3000, 4500, 6000
	Nominal impulsga chidamli kuchlanish (1,2/50)Uimp	V	4000
	Dielektrik sinov kuchlanishi ind.Freq.1 min	Kv	2
	Ifloslanish darajasi		2
	Termomagnit chiqarish xususiyati		B, C, D
Mexanik	Elektr hayoti	t	4000
Xususiyatlari	Mexanik hayot	t	10000
	Himoya darajasi		IP20
	Sozlash uchun mos harorat	ºC	30
	termal elementdan	ºC	30
	Atrof-muhit harorati	ºC	-5~+40(Maxsus dasturga qarang
	(kunlik o'rtacha ≤35ºC bilan)	ºC	harorat kompensatsiyasini tuzatish)
	Saqlash harorati	ºC	-25~+70
O'rnatish	Terminal ulanish turi		Kabel/Pin-tipli shina
	Kabel uchun terminal o'lchami yuqori / pastki	mm2	25
	Kabel uchun terminal o'lchami yuqori / pastki	AWG	18-iyun 3-iyun
	Shina uchun yuqori/pastki termal o'lcham	mm2	25
	Shina uchun yuqori/pastki termal o'lcham	AWG	18-iyun 3-iyun
	Siqish momenti	N*m	2
	Siqish momenti	In-lbs	18
	O'rnatish		EN 60715 (35 mm) DIN rayida tez qisqich moslamasi yordamida
	Ulanish		Yuqoridan va pastdan

STM10-63 miniatyura o'chirgichining asosiy funktsiyalari

1.Haddan tashqari yuk himoyasi: O'chirishdagi oqim MCB nominal qiymatidan oshib ketganda, STM10-63 miniatyura o'chirgichi kontaktlarning zanglashiga olib kelishi va uskunaning haddan tashqari qizib ketishining oldini olish uchun belgilangan vaqt ichida avtomatik ravishda kontaktlarning zanglashiga olib keladi.

2.Qisqa tutashuvdan himoya qilish: tutashuvda qisqa tutashuv sodir bo'lganda, STM10-63 miniatyura to'xtatuvchisi qisqa tutashuv oqimining kontaktlarning zanglashiga olib kelishiga va uskunaga zarar yetkazmasligi uchun kontaktni darhol uzib qo'yadi.

3.Oqishdan himoya qilish (ba'zi MCB'larda bu funktsiya mavjud): qochqindan himoyalangan MCB'lar uchun, kontaktlarning zanglashiga olib kelganda, STM10-63 miniatyura o'chirgichi shaxsiy xavfsizlikni himoya qilish uchun kontaktlarning zanglashiga olib kiradi.

MCB larning ishlash printsipi

MCBlar odatda palladagi oqimdagi o'zgarishlarni aniqlash uchun ishlatiladigan termal magnit yoki elektron detektorni o'z ichiga oladi. Oqim g'ayritabiiy bo'lsa, zarba beruvchi MCB ning o'chirish mexanizmini ishga tushiradi, bu STB1-63 miniatyura o'chirgichining kontaktlarning zanglashiga olib kelishiga olib keladi.

1.Termal magnit zarbasi: oqim o'tkazgichdan o'tib ketganda hosil bo'lgan issiqlikni ishga tushirish uchun ishlatadi. Oqim juda katta bo'lsa, o'tkazgich qizib ketadi, bu termal magnit zarbasi ichidagi bimetalning egilishiga olib keladi, shuning uchun o'chirish mexanizmini ishga tushiradi.

2.Elektron hujumchi: joriy o'zgarishlarni aniqlash va o'chirish mexanizmining harakatini nazorat qilish uchun elektron komponentlardan foydalanadi. Anormal oqim aniqlanganda, elektron hujumchi kontaktlarning zanglashiga olib tashlash mexanizmiga signal yuboradi.

MCBni qo'llash stsenariylari

MCB'lar turar-joy, tijorat va sanoat hududlaridagi elektr tizimlarida sxemalar va jihozlarni g'ayritabiiy oqimlardan kelib chiqadigan shikastlanishdan himoya qilish uchun keng qo'llaniladi. Ular odatda tarqatish qutilariga, kommutatorlarga yoki boshqaruv kabinalariga o'rnatiladi va kontaktlarning zanglashiga olib keladigan asosiy kaliti yoki filiali kaliti sifatida ishlatiladi.

MCBlarni tanlash va o'rnatish

1.Tanlash: MCB larni tanlashda siz kontaktlarning zanglashiga olib keladigan nominal oqimi, kuchlanish darajasi, himoya xususiyatlari va qochqinlarni himoya qilish zarurligi kabi omillarni hisobga olishingiz kerak. Tanlangan STB1-63 miniatyura o'chirgichi mahalliy elektr xavfsizligi standartlari va qoidalariga mos kelishini ta'minlash ham muhimdir.

2.O'rnatish: STB1-63 miniatyura o'chirgichi korroziy gazlarsiz quruq, ventilyatsiya qilingan muhitda o'rnatilishi va uning simi to'g'ri va xavfsiz ulanganligiga ishonch hosil qilish kerak. O'rnatish vaqtida tegishli elektr xavfsizligi qoidalari va foydalanish tartib-qoidalariga rioya qilish kerak.
