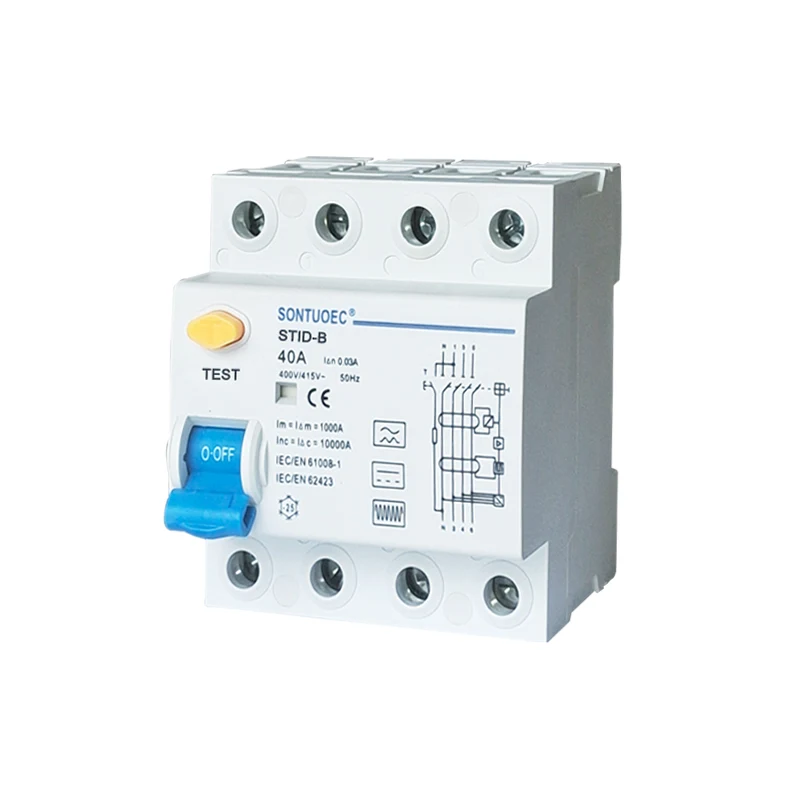

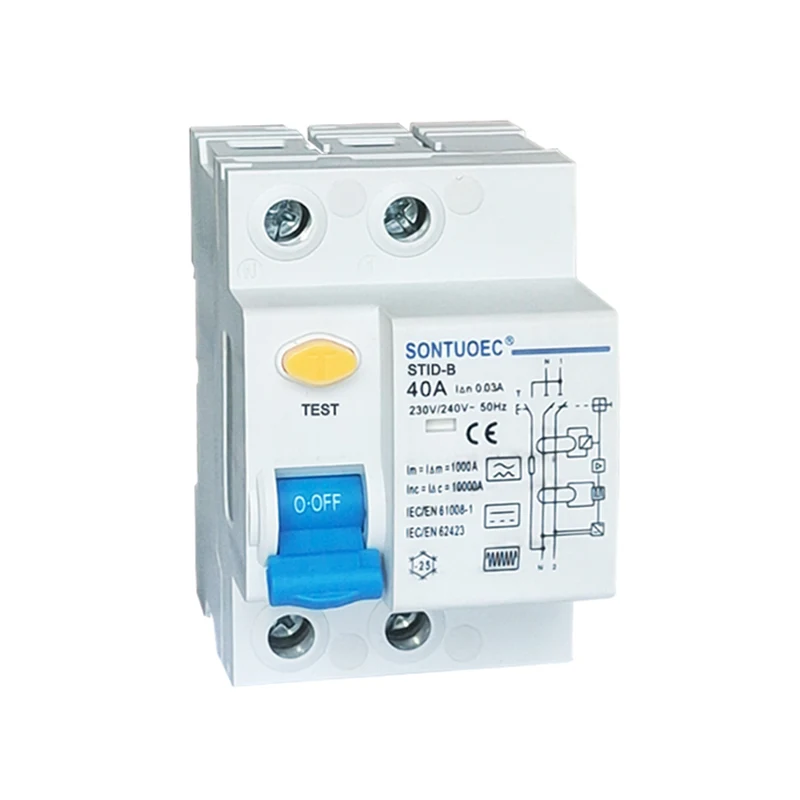

RCCB B modeli qoldiq oqim buzuvchisi

RCCB B modeli qoldiq oqim buzuvchisi uchta fazali netsentatsiya holatida himoyalangan, odatda, Contrase va Invertors, Inverters va Invertors (DC) ... IEC / En62423-ni tashkil qiladi.

Model:STID-B

So'rov yuborish

Mahsulot tavsifi

Elektr O'ziga xos xususiyat	Standart		IEC / En62423 & IEC / En61008-1
	Turi (erning oqib chiqadigan to'lqin shakli)		B
	Oqim oqimi	A	25,40,63
	Qutb	P	1p + n, 3p + n
	UE ning narxlanishi	V	IP + N: 230 / 240V; 3p + n: 400 / 415V
	Baholangan sezgirlik i n	A	0.03,0.1,3,3
	Izolyatsiya kuchlanish UI	V	500
	Baholash qoldiqlari va	A	500 (= 25a / 40a)
	sinish quvvati i m	A	630 (= 63a)
	Qisqa tutashuv oqimi i c	A	10000
	SCPD sug'urta	A	10000
	I n ostida vaqtni buzing	s	≤0.1
	Baholangan chastota	Hz	50
	Vikipediya (1.2 / 5.0) kuchlanishni baholash	V	4000
Mexanikasi Xususiyatlari	Inddagi dielektrik sinov kuchlanishi. Fred. 1min uchun	kv	2.5
	Iftiyoz darajasi		2
	Elektr hayoti		2000
	Mexanikalari		10000
	Yoriq joriy ko'rsatkichi		Ha
	Himoyalash darajasi		IP20
	Atrof-muhit harorati (kunlik o'rtacha 35 bilan)	ºC	-40 ~ + 55ºC
	Saqlash harorati	ºC	-40 ~ + 70ºC

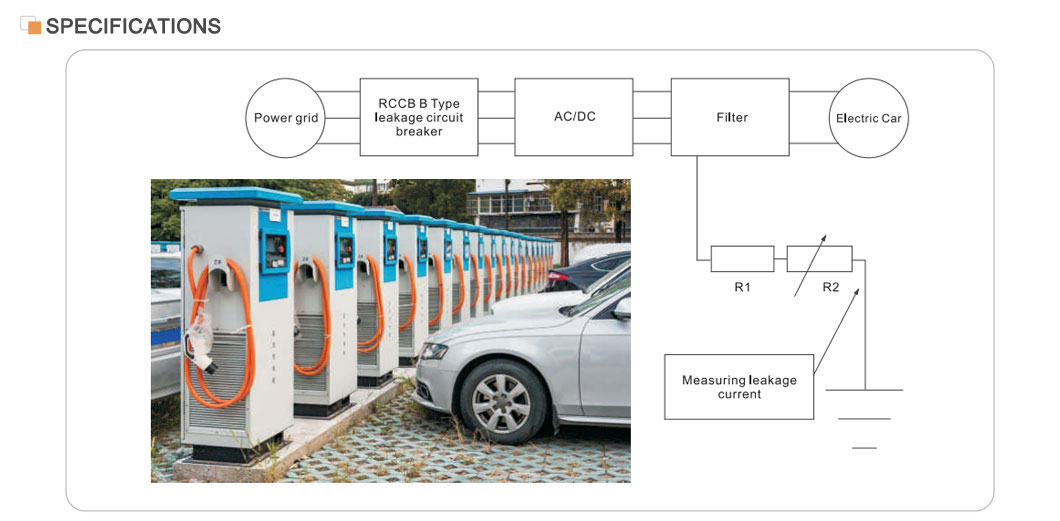

Stid-B rccb b modeli qoldiqli ayirboshlash moslamasi A terish uchun mos keladi va DC qoldiq oqimlari va yuqori chastotali o'tkir oqimlardan kelib chiqadigan qoldiq oqimlar. U uch fazali tarmoqlarda doimiy ravishda balog'at berish holatlarida himoya qiladi. Studi-b Daromad stantsiyalari, tibbiy asbob-uskunalar va asboblar, kontrollerlar va o'zgaruvchan tezkor haydovchi, batareya zaryadlovchilari va invertors (DC) dalalarida qo'llaniladi. Stid-B IEC / En61008 va IEC / En62423 standartlariga javob beradi.

Asosiy xususiyatlar

Rejalashtirilgan amaldagi: 40A, eng katta elektr tizimlari uchun mos keladi.

Oqishlarni himoya qilish: yuqori sezuvchanlik va aniqlik bilan, u oqish oqimini aniqlab, juda qisqa vaqt ichida elektr tarmog'idan uzilishi mumkin.

Xavfsizlikning ishlashi: IEC / En61008.1 va GB16916.1, mahsulotning xavfsizligi va ishonchliligini ta'minlash xalqaro standartlarga mos keladi.

Qo'llash doirasi: sanoat, tijorat, yuqori darajadagi va fuqarolik binolarida elektr tizimini har tomonlama himoya qilish uchun keng qo'llaniladi.

Ishlash printsipi

RCCB B Model qoldiq oqim buzuvchisi nol ketma-ketlik transformatsiyasiga asoslangan. Har bir faza nol ketma-ketlik transformatori orqali o'tadi, ularning ikkilamchi tomoni elektromagnit hirqonga ulangan. Nol ketma-ket transformator orqali vektorli sharoitlarda vektorning yig'indisi nolga teng, shuning uchun transformatorlar orqali oqim nolga teng, shuningdek, ikkilamchi ishlab chiqarish kuchlanishi nolga teng, ammo o'chiruvchi ishlov berilmaydi. Biroq, oqilona oqim tobora ko'payib, ma'lum bir darajaga o'sishi va elektr energiyasini o'stiradi, elektromagnit bo'shliqni elektr energiyasi bilan ta'minlash, elektr ta'minoti bilan bog'liq kontaktlarni elektr tarmog'iga ulash va ular oqimni himoya qilishni amalga oshirishga harakat qiladi.

Selektsiya va o'rnatish

Tanlov: RCCBni tanlashda, radio kuchlanish, oqim, oqish harakati joriy va harakat vaqti sifatida parametrlar ko'rib chiqilishi kerak. Shuningdek, zarur bo'lgan himoya turiga mos keladigan RCCB ni tanlash kerak (masalan, aloqalarni boshqarish yoki bilvosita aloqa himoyasi).

O'rnatish: RCCB elektr tizimining kirish oxirida yoki butun elektr tizimini yoki ma'lum bir filial liniyasini to'liq himoya qilish uchun tarmoq liniyasiga o'rnatilishi kerak. O'rnatish paytida tegishli ulanish va RCCBning ishonchli ishlashini ta'minlash uchun tegishli standartlar va kodlar qat'iy rioya qilinishi kerak.
