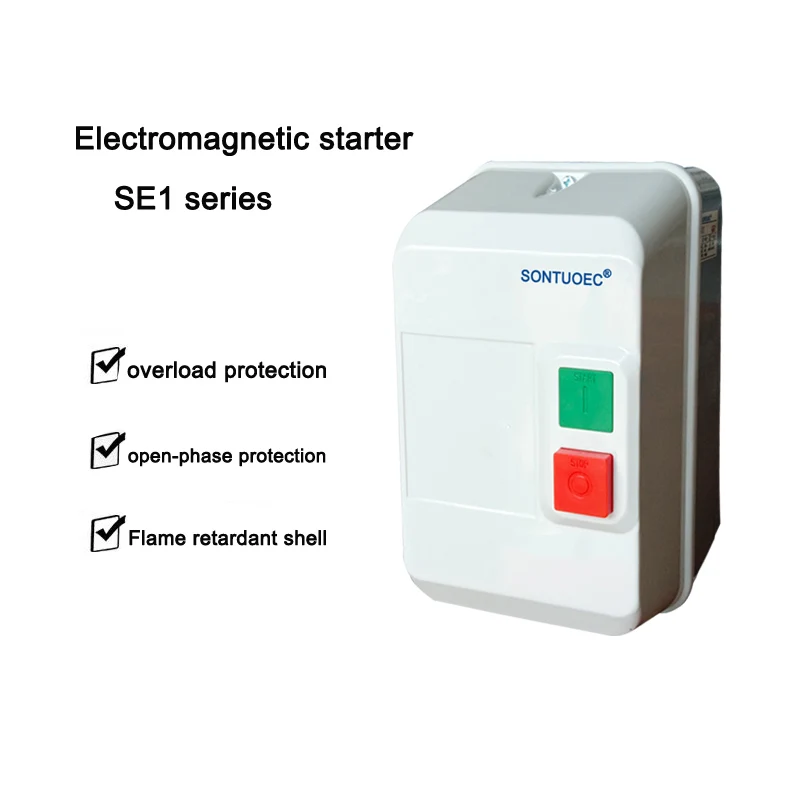

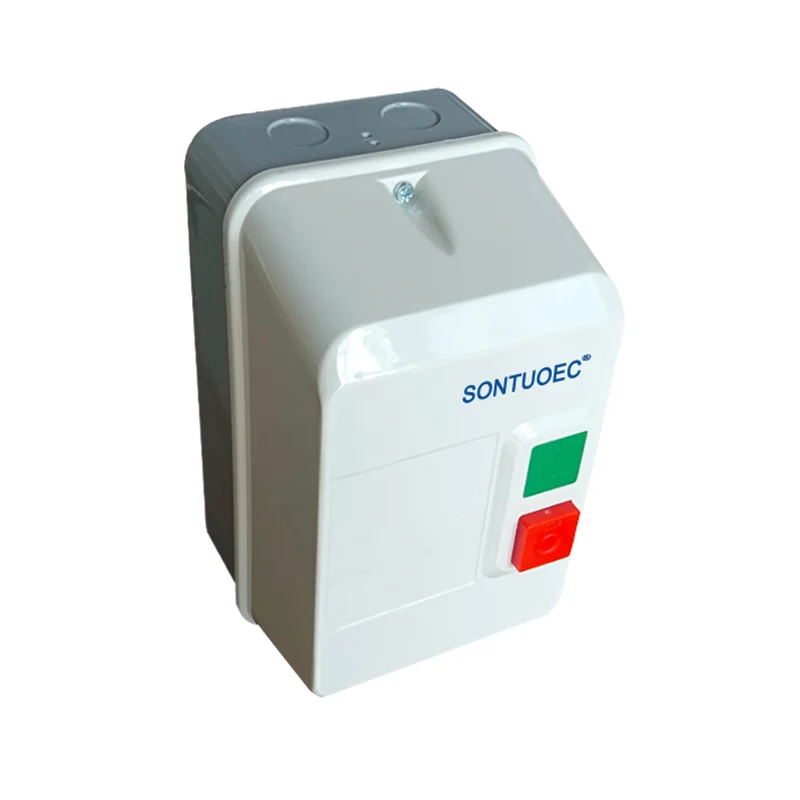

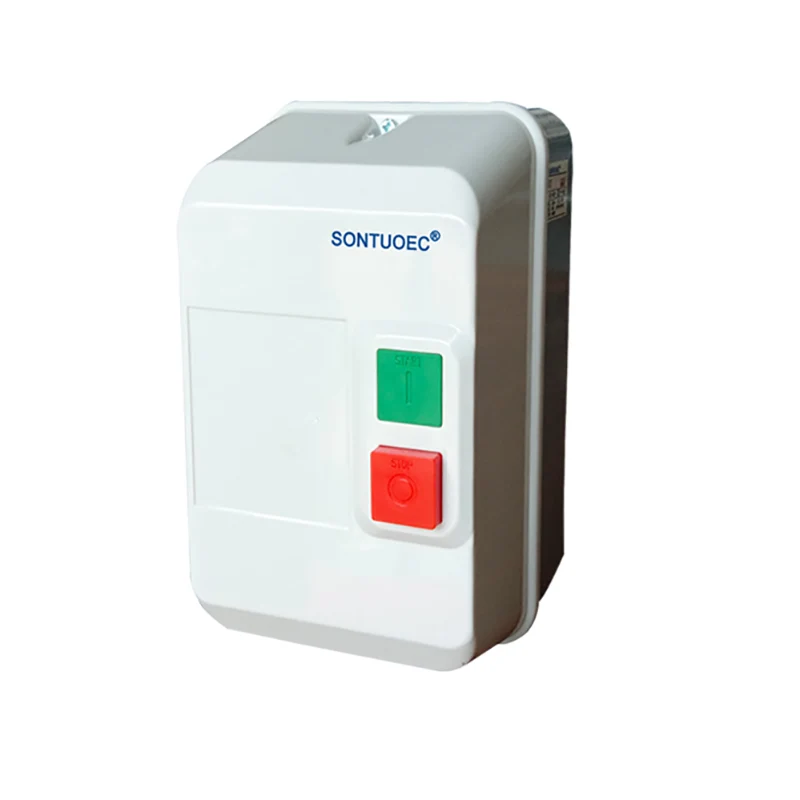

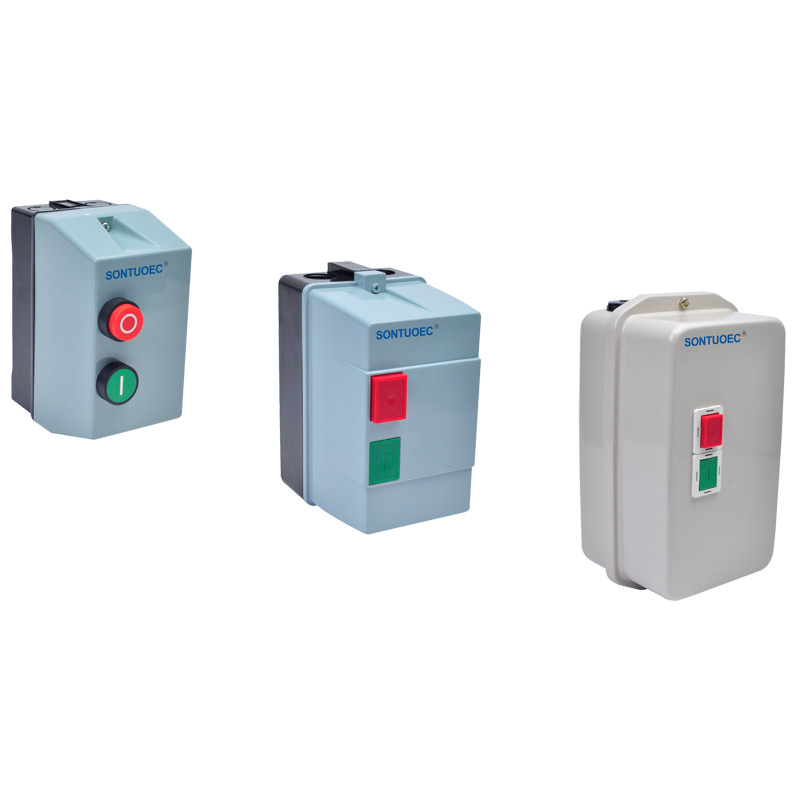

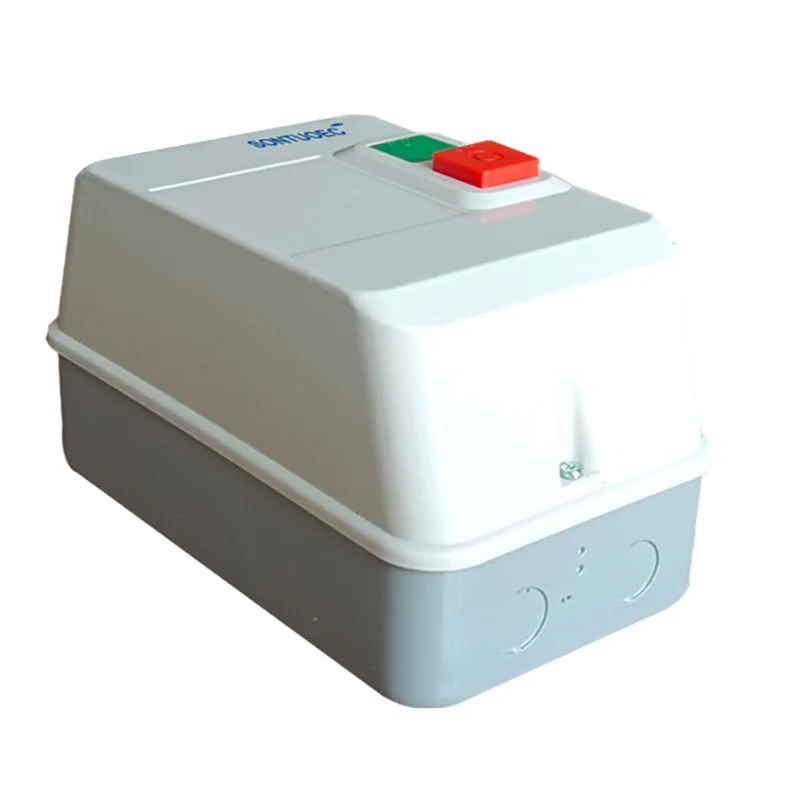

Magnit starter (DOL)

Magnit Ratter (DOL) motor (yoki motorlar) ning boshlang'ich va to'xtashini boshqarish uchun Magnit kaliti mos keladi. Magnitli kalitlar bu erda tashqi magnit maydondagi o'zgarishlarga ko'ra, motorni boshqarishini amalga oshirishni amalga oshirishda ayyorlikni boshqarishning asosiy rolini o'ynaydi.

So'rov yuborish

Mahsulot tavsifi

Texnik xususiyatlari

Mahsulot rejimi bo'sh joy	SLIN109 va 12	Dubl miqdorida dubl, Tolp429 (3) yoki F659 (4) himoyalangan
To'siq	SHOP1-18 va 25	Dubl, Tolp427 (3) yoki F5577 (4) himoyalangan
	SLE1-32 va 95	Matol, LP65 dan 559 gacha
Boshqarish (2 tugmachalari molat) Qopqoq qoplamasi)	SLE1-32 va 95	"1" tugmachasini "1" tugmachasini bosing
Ulanishlar	SLE1-32 va 95	Elektr energiyasi va nazoratni boshqarish

Asosiy texnik parametrlar:

Tur		SLE1-9	SLE1-12	SLE1-18	SLUP1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KVt / HP (AC-3) Chiqarilgan kuch (AC-3) IEC6094-4	220V	2.2 / 3	3/4	4 / 5.5	5.5 / 7.5	7.5 / 10	11/5	15/20	18.5 / 25	22/35	25/35
KVt / HP (AC-3) Chiqarilgan kuch (AC-3) IEC6094-4	380V	4 / 5.5	5.5 / 7.5	7.5 / 10	11/15	15/20	18.5 / 25	22/30	30/40	37/50	45/60
Chiqarilgan joriy (AC-3) Gb14048.4	220V	9	12	15	21	26	36	52	63	75	86
Chiqarilgan joriy (AC-3) Gb14048.4	380V	9	12	16	21	25	37	43	59	72	85
Chiqarish oqimi (a)			25	32	40	50	60	80		125
Qoplangan jildni (v) 660
HAYoTIYA BOSHQARUV Asar	Aloqa qilmoq	standart	1No				1NO + 1NC
	Chiqarilgan joriy (a)	220V	1.6
	Chiqarilgan joriy (a)	380V	0.95
Suitabie issiqlik oralig'i		LR2D-1305/1314 (0,63 ~ 1.0 / 7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Yoritish darajasi		LP65

Ishlash printsipi

Magnit tugmachasini boshqarish stantsion motorining operatsiyasi asosan magnit maydonning ta'siriga va DC motorining ishlash printsipiga asoslanadi. Tashqi magnit maydon magnitli kalitga yaqinlashganda, u kommutatsiya ichida magnit sezgir elementni (E.G., qamish) almashtiradi, shu bilan kontaktlarni yoping va yopilishini keltirib chiqaradi. Tuman yopiq bo'lsa, motor orqali oqilona oqadi va uni aylantirishni keltirib chiqaradi. Boshqa tomondan, DC Motors, energiya direktori elektromagnit kuch ta'siri bilan energiya ishlab chiqarishda harakatlanadigan tamoyillar bo'yicha ishlar olib borilmoqda.

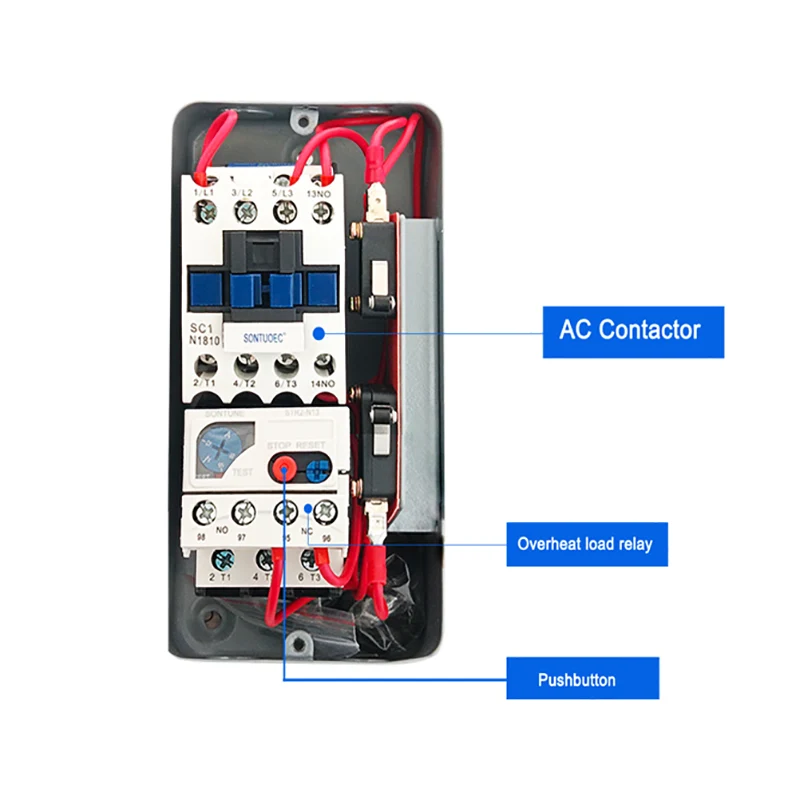

Asosiy tarkibiy qismlar

Magnit tugmachasi: odatda magnit sezgi elementi va tashqi magnit maydonlarini aniqlash va tumanni boshqarish / o'chirishni boshqarish uchun ishlatiladigan trigger qurilmadan iborat.

Elektr motor: elektr energiyasini mexanik energiyaga aylantiradigan va aylanish orqali turli xil qurilmalarni boshqaradigan qurilma.

Nazorat -linni boshqarish: tashqi signallarni olish va signallarga muvofiq magnit kalit va motorning ish holatini boshqarish uchun ishlatiladi.
