Elektr toki urishiga qarshi aqlli suv o'tkazgichi 220V havo o'chirgichi

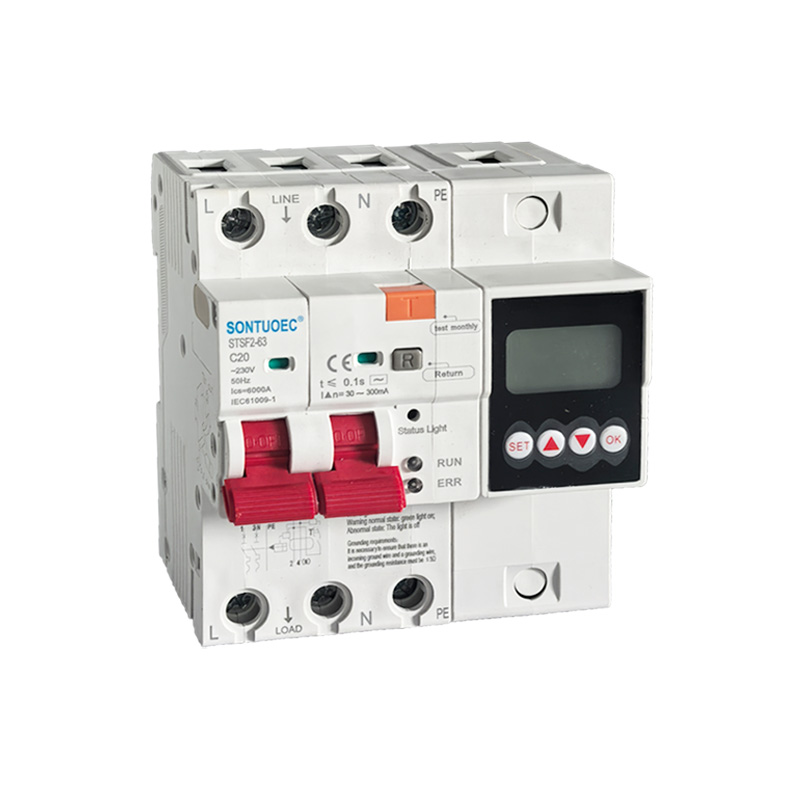

STSF2-63/100 100A 2p 4p Ko'p funksiyali RCBO 230V-400V kuchlanishli va 100A nominal oqimdagi kontaktlarning zanglashiga olib keladigan AC 50/60Hz uchun mos keladi, odam elektr toki urishi yoki elektr tarmog'i oqishi. Oqish, haddan tashqari kuchlanish va past kuchlanish belgilangan qiymatlarga yetganda, qoldiq oqim o'chirgichi juda qisqa vaqt ichida tezda elektr ta'minotini tezda uzib qo'yishi mumkin. Qoldiq tok o'chirgichining monitoring harorati belgilangan qiymatga yetganda, monitoring tuproq simi ulanmagan. Ulanganda mahsulot xodimlar va elektr jihozlarining xavfsizligini himoya qilish uchun signal tovushini chiqaradi va undan qochishi mumkin. Elektr tarmog'idagi haddan tashqari kuchlanish tufayli uskunaning shikastlanishiga yo'l qo'ymaslik. Haddan tashqari yuk, qisqa tutashuv, oqish, haddan tashqari kuchlanishga ega. Past kuchlanish va haddan tashqari haroratdan himoya qilish funktsiyalari oddiy sharoitlarda elektr qurilmalarini vaqti-vaqti bilan yoqish va o'chirish uchun ham ishlatilishi mumkin. Yoritish davrlari, ayniqsa sanoat va tijorat yoritish tarqatish tizimlari uchun javob beradi. Mahsulot kichik hajmli, ixcham tuzilishga ega va boshqa shunga o'xshash mahsulotlarga qaraganda yaxshiroq iqtisodiy samaradorlikka ega. Chiroyli ko'rinishga ega, Yuqori sindirish qobiliyati uni uy elektr energiyasini taqsimlash uchun yaxshi tanlov qiladi. Ushbu mahsulot GB/T 16917.1 va IEC 61009-1 standartlariga mos keladi va Idoralar sertifikatiga ega.

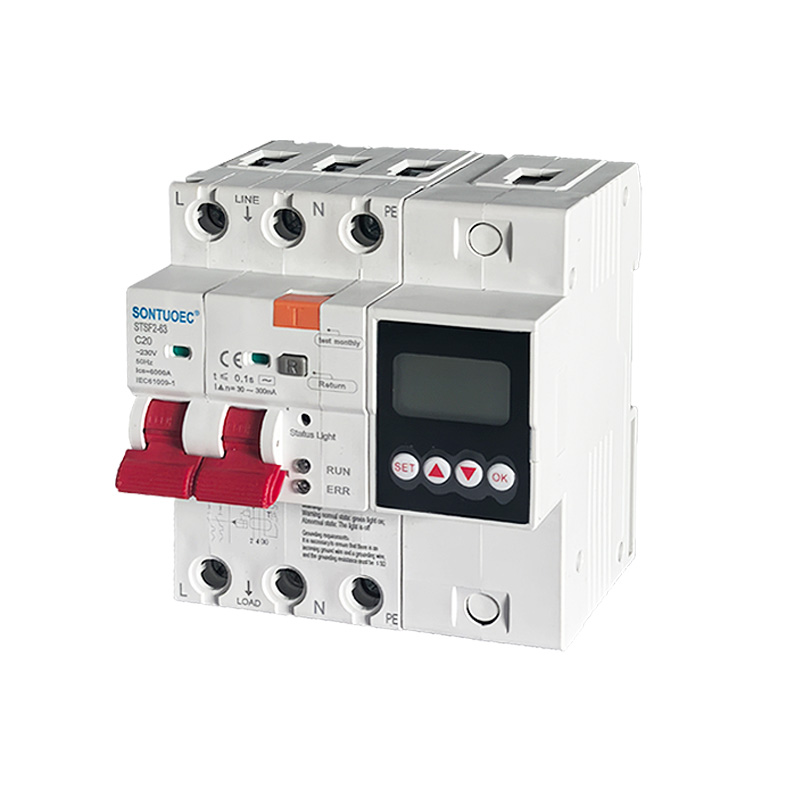

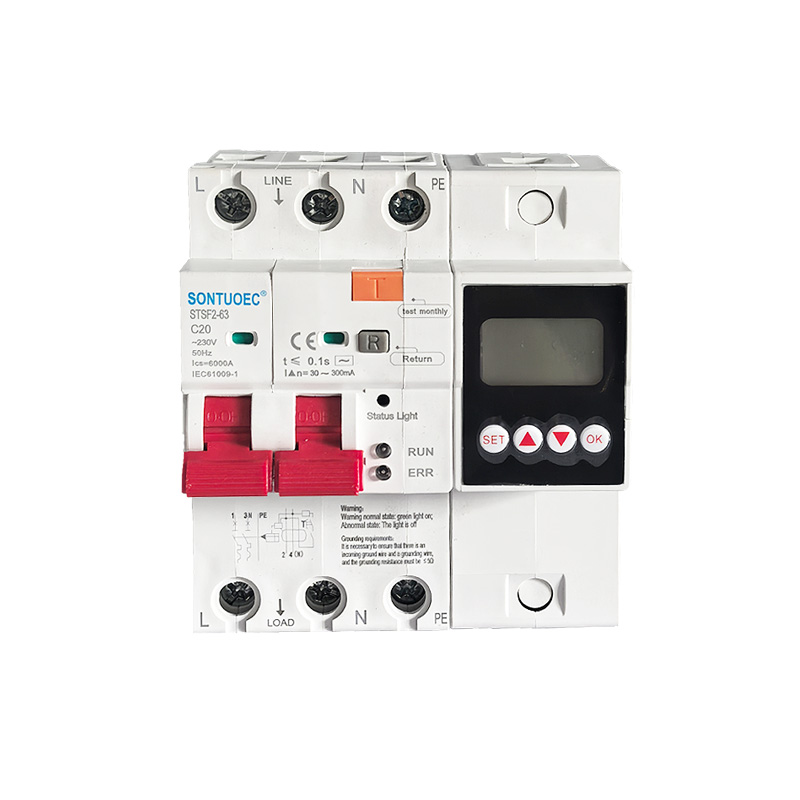

Model:STFS2-63

So'rov yuborish

Mahsulot tavsifi

XUSUSIYATLAR:

Elektr Xususiyatlari	Standart	Birlik	IEC/EN 61009-1
	Rejim		Elektron turi
	Turi (tuproqning oqishi sezilgan to'lqin shakli)		AC
	Termo-magnit chiqarish xususiyati		B, C, D
	Nominal oqim ln	A	6-100A (6,10,16,20,25,32,40,63; 80,100A) sozlanishi
	polyaklar	P	1P+N, 3P+N
	Nominal kuchlanish Ue	V	AC 230, 400 (sozlanishi)
	Nominal sezgirlik I△n	A	30-300mA (30,100,300mA) Sozlanishi
	Nominal qoldiq hosil qilish va sindirish qobiliyati l△m	A	500
	Nominal qisqa tutashuv quvvati Icn	A	6000
	I ostida tanaffus vaqti△n	S	≤0,1
	Nominal chastota	Hz	50/60
	Nominal impulsga chidamli kuchlanish (1,2/50)Uimp	V	4000
	Ind.Freq da dielektrik sinov kuchlanishi 1 min	kV	2
	Izolyatsiya kuchlanishi Ui	V	250
	Ifloslanish darajasi		2
Boshqar	Haddan tashqari / past kuchlanishdan himoya qilish;	va	Haroratdan himoya qilish ; Fire-alwarm va boshqalar
Mexanik xususiyatlar	Elektr hayoti		4000
	Mexanik hayot		10000
	Nosozlik oqimi ko'rsatkichi		HA
	Himoya darajasi		IP20
	Atrof-muhit harorati	ºC	-5~+40(Maxsus dasturga qarang
	(kunlik o'rtacha≤35ºC bilan)	ºC	harorat kompensatsiyasini tuzatish)
	Saqlash harorati	ºC	-25~+70
O'rnatish	Terminal ulanish turi		Kabel/Pin-tipli shina/U-tipli shina

	Terminal o'lchami kabel uchun yuqori/pastki	mm2	25
	Terminal o'lchami kabel uchun yuqori/pastki	AWG	18-5
	Shina uchun terminal o'lchami yuqori/pastki	mm2	25
	Shina uchun terminal o'lchami yuqori/pastki	AWG	18-3
	O'rnatish		EN 60715 (35 mm) DIN rayida tez qisqich moslamasi yordamida
	Ulanish		Yuqoridan

Atrofdagi havo harorati:

1.Atrofdagi havo harorati -5 1C dan past bo'lmasligi kerak, +40 C dan yuqori bo'lmasligi va kunlik o'rtacha qiymati +35 C dan oshmasligi kerak.

2. Balandlik: O'rnatish joyining balandligi 2000 m dan oshmasligi kerak.

3.Atmosfera sharoitlari

Havo toza va maksimal +40 'C haroratda havoning nisbiy namligi yuqori emas 50% dan ortiq. Yuqori nisbiy namlik past haroratlarda, masalan, +20 C,

Nisbiy namlik 90% dan oshmasligi kerak. Haroratning o'zgarishi natijasida vaqti-vaqti bilan mo''tadil kondensatsiya yuzaga kelganligi sababli, tegishli choralarni ko'rishga e'tibor qaratish lozim.

4. O'rnatish toifasi O'rnatish toifalari lI va III

Hozirgi va qutblar soni

100A: Bu RCBO 100 amperda baholanganligini ko'rsatadi. Joriy ko'rsatkich - bu elektron to'xtatuvchining haddan tashqari qizib ketish yoki shikastlanishga olib kelmasdan doimiy ravishda olib yurishi mumkin bo'lgan oqimning maksimal qiymati.

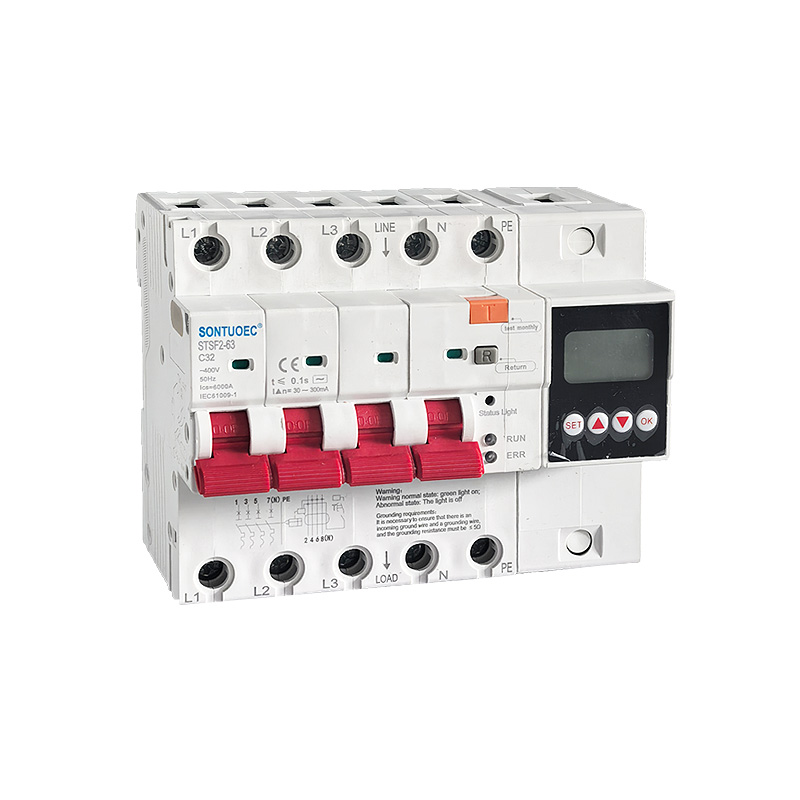

2p, 4p: Bu erda "p" qutblar sonini, ya'ni elektron to'xtatuvchini ulash mumkin bo'lgan elektron fazalar sonini bildiradi. 2p elektron to'xtatuvchini ikkita elektron fazaga (odatda Yong'in va Nol) ulash mumkinligini anglatadi, 4p esa uni to'rtta fazaga (odatda uch fazali Yong'in va Nol) ulash mumkinligini anglatadi.

Ko'p funktsiyali

Ko'p funktsiyali, bu 100A 2p 4p Ko'p funksiyali RCBO turli xil himoya funktsiyalari bilan jihozlanganligini ko'rsatadi. Asosiy ortiqcha yuk va qisqa tutashuvdan himoyalanishdan tashqari, u qochqinning himoyasi, past kuchlanishdan himoya qilish, haddan tashqari kuchlanishdan himoya qilish va hokazolarni ham ta'minlashi mumkin. harorat muhofazasi，Suvga kirish signali，Sozlanishi mumkin bo'lgan oqim va kuchlanish。Bu himoyalar RCBO ga kontaktlarning zanglashiga olib, qurilmalar va qurilmalarni yanada kengroq himoya qilish imkonini beradi.

Ogohlantirish!

Ogohlantirish normal holat: yashil chiroq yoqilgan;

Anormal holat: chiroq o'chirilgan

Topraklama talablari:

Kiruvchi tuproq simi va topraklama simi mavjudligini ta'minlash kerak va topraklama qarshiligi s 5Q bo'lishi kerak!

Ilova stsenariysi

RCBO turli xil himoya funktsiyalariga ega bo'lganligi sababli, u ko'pincha shaxsiy xavfsizlikni talab qiladigan sxemalarda, masalan, yorug'lik uchun elektr davrlari, zaif quvvat va uylar va jamoat joylarida elektr jihozlari uchun ishlatiladi. Bu joylar ko'pincha suv va namlik bilan ajralib turadi, bu esa osongina oqish baxtsiz hodisalariga olib kelishi mumkin. Bundan tashqari, RCBO, shuningdek, inson xavfsizligi zaruriy shart bo'lgan sanoat elektr tizimlarida ham qo'llanilishi mumkin, masalan, periferik yorug'likni boshqarish sxemalari, radar tizimlari va geologik qidiruv asboblari.
