Uy sharoitida aloqator

Sth8-100 seriyali uy xo'jaliklari AC 50Hz (yoki 60hz) uchun mo'ljallangan, 400V gacha baholanadigan kuchlanishli ish kuchlari bilan. Ularda AC-7A-dan foydalanish kategoriyasi va AC-7B-dan 40aga yuqori darajadagi operatsion oqim mavjud. Bu aloqachilar turar-joy va shunga o'xshash dasturlarda, shuningdek, uy avtomobil yuklarini boshqarish uchun ishlatiladi. Mahsulot asosan uylarda, mehmonxonalar, kvartira, ofis binolarida, jamoat binolarida, jamoat binolarida, savdo maydonchalari, sport joylari, sport joylari, sport joylari, sport joylari va boshqalar. Standartlarning bajarilishi: IEC61095, GB / T17885.

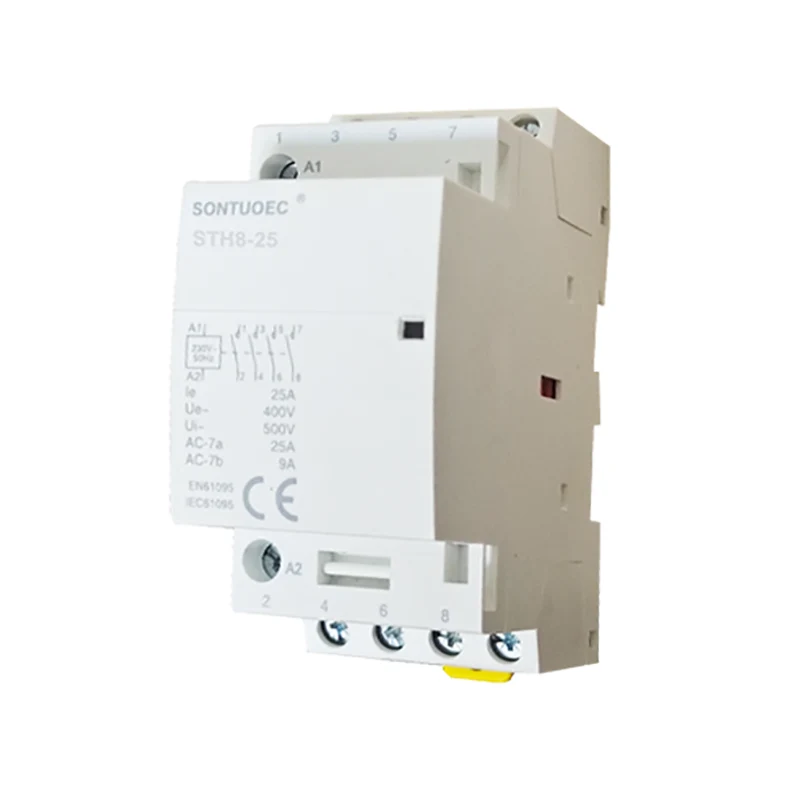

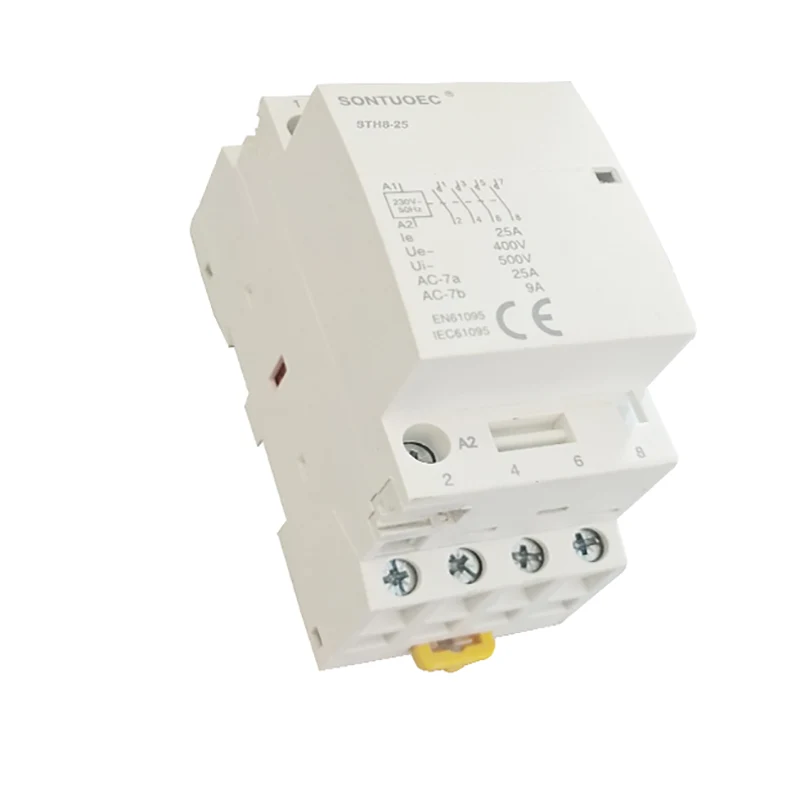

Model:STH8-25

So'rov yuborish

Mahsulot tavsifi

Tur	aloqachi
Reyting a	16	20	25	32	40	63	100
OITS	Ha
BCSSCDRIKNIKA yordamchi	Ha
Bulka Boshqarish vositasi sariq kliplar	Ha

Tur					9mm ichida kenglik modullar

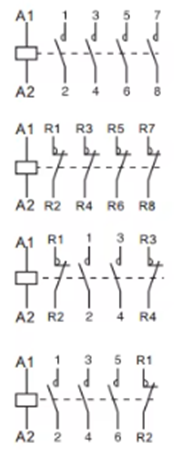

1p	Reyting (ln) Ac-soat	Reyting (ln) Ac-soat	Boshqarish Kuchlanishi (Bo'sh) (50hz)	Aloqa qilmoq
	16a	6a	24	1No	2
	20a	7A	110	1NC
	25a	9a	230
2p
	16a	6a	24	2No	2
	20a	7A	110	1NO + 1NC
	25a	9a	230	2nc
	32a	12a	24	2No	4
	40A	18a	110	1NO + 1NC
	63a	25a	230	2nc
	100a	_	24		6
			110	2No
			230
Uchmoq
	16a	6a	24	3No	4
	20a	7A	110	3NC
	25a	9a	230
	32a	12a	24	3No	6
	40A	18a	110	3NC
	63a	25a	230
4p
	16a	6a	24	4No	4
	20a	7A	110	4NC
	25a	9a	230	2No + 2nc 3NO + 1nc
	32a	12a	24	4No	6
	40A	18a	110	4NC
	63a	25a	230	2No + 2nc 3NO + 1nc
	100a	_	24	4No	12
			110
			230

Asosiy tuzilma

Odatda uy xo'jaligi Ac bilan aloqa qiluvchi quyidagi qismlardan iborat:

Kontakt tizimi: shu jumladan asosiy aloqa va yordamchi aloqalar. Asosiy kontakt asosiy oqim mavjud bo'lgan asosiy kontaktni yoqish va sindirish uchun ishlatiladi; Yordamchi kontakt kichikroq narxli oqimga ega bo'lgan boshqaruv pallasini yoqish va sindirish uchun ishlatiladi.

Elektromagnit tizim: u temir yadro, armatura va palandan iborat. Kuil elektr energiyasini ishlab chiqaradi, ya'ni armaturani o'ziga jalb qiladigan va kontaktlarni yopadigan magnit maydonni yaratadi; Kuil de-Energiyalanganda, magnit maydoni yo'qoladi, armatura chiqariladi va kontaktlar buziladi.

ARCni o'chirish moslamasi: Kontaktlar o'chirilganda ARCni o'chirish uchun ishlatiladi, ASOSga qarshi turishni oldini olish uchun.

Qobiq va aksessuarlar: qobiq tashqi muhit ta'siridan ichki qismlarni himoya qilish uchun ishlatiladi; Aksessuarlar kiruvchi qavs, terminallar va boshqalar kiradi, ular o'rnatishni va aloqachini sotish uchun ishlatiladi.

Ishlash printsipi

Uy xo'jaligi Ac bilan aloqa qiluvchilar ishi printsipi elektromagnit indüksiya printsipiga asoslanadi. Kuil kuchlanganda, temir yadro armaturani o'ziga jalb qiladigan va kontaktlarni yopadigan magnit maydonni yaratadi; Kuil de-Energiyalanganda, magnit maydoni yo'qoladi, armatura chiqariladi va kontaktlar o'chiriladi. Kuilni elektrlashtirish va elektrlashtirish va maishiy nazorat va uy xo'jaligini himoya qilish orqali amalga oshirish orqali amalga oshirilishi mumkin.

Texnik parametrlar

Uy sharoitida aloqa bog'larining asosiy texnik parametrlari arzonlashtirilgan kuchlanishni, narxlangan oqim, radiontentlar, ulanish va sinish quvvati va hokazolarini o'z ichiga oladi. Ushbu parametrlarni tanlash aloqatordan normal ishlashini va xavfsiz ishlashini ta'minlash uchun uy xo'jaligining haqiqiy holatiga qarab aniqlanishi kerak.

Reded kuchlanish: aloqator normal ishlayotganda kuchlanish darajasini anglatadi.

Raqamli hozirgi: Kontaktor ikki vaqtni baholangan kuchlanish ostida uzoq vaqt bilan bardosh berishi mumkinligini maksimal darajada anglatadi.

Raqamlar soni: aloqator normal ishlayotganda elektr ta'minotining chastotasi.

Ulanish va sinish quvvati: Kontaktor belgilangan shartlar ostida konnisha va tanaffuslashi mumkin bo'lgan maksimal oqim.
