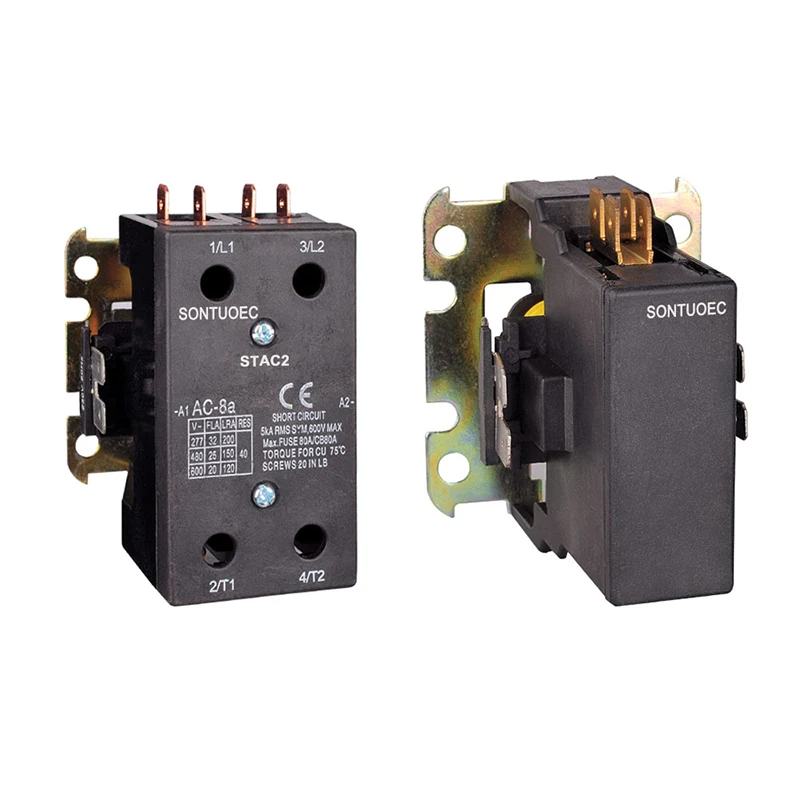

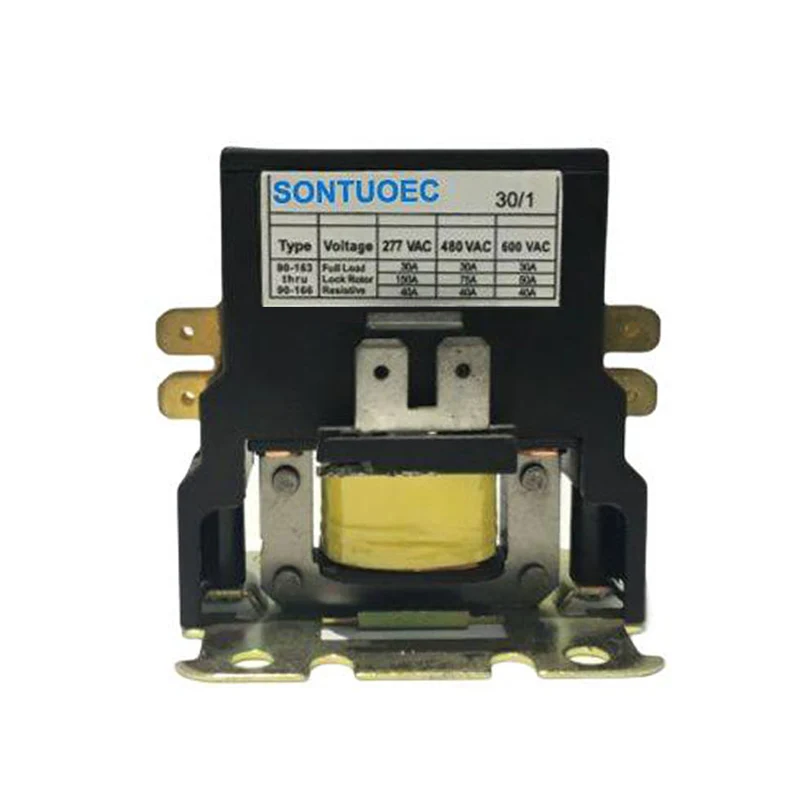

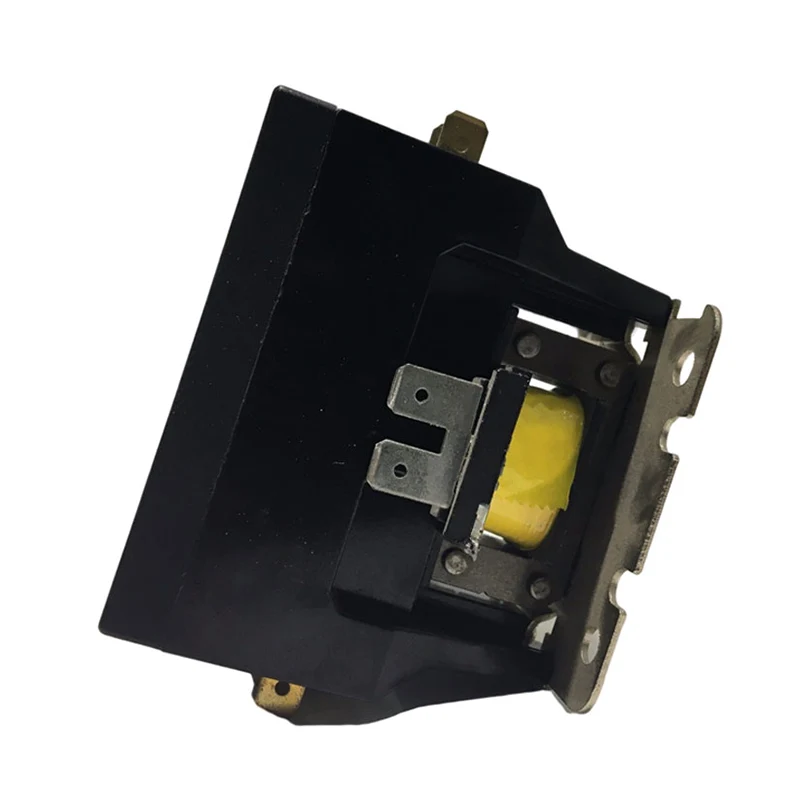

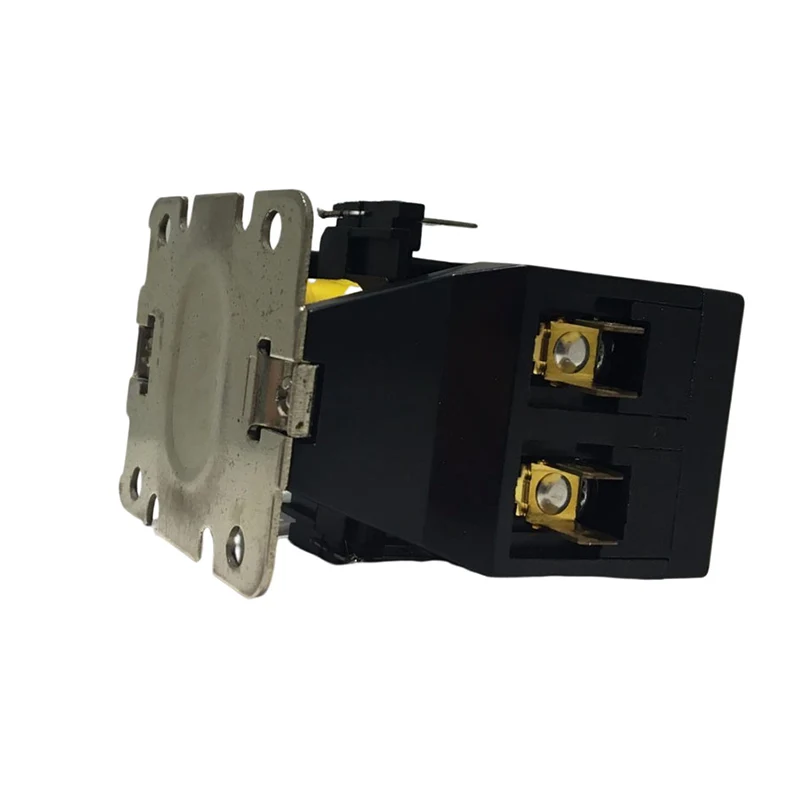

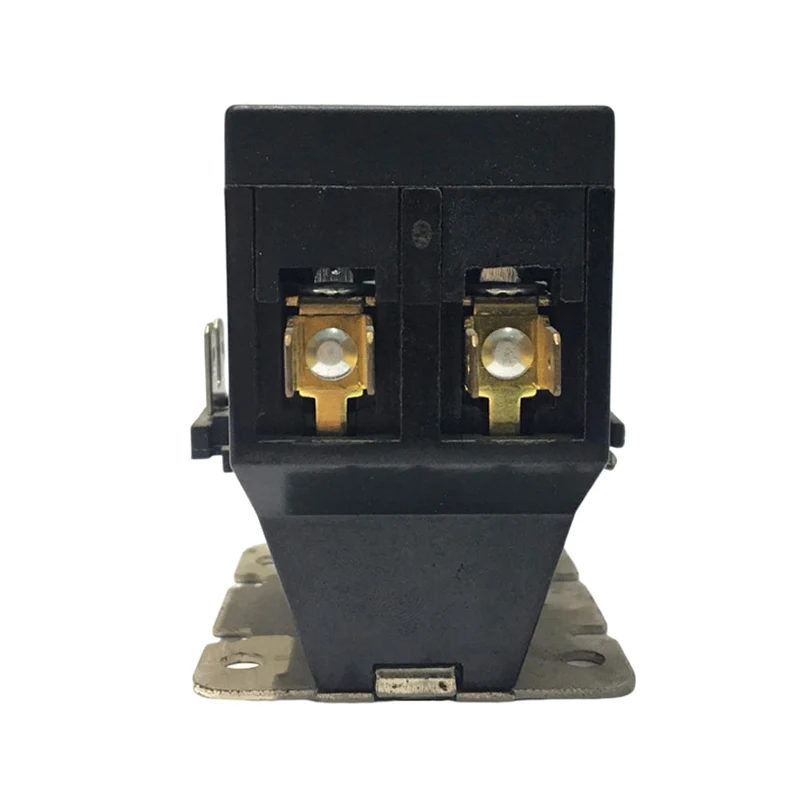

Konditsioner Ac CONTER

Konditsioner Ac CONTONTORLAR - bu kontaktchi muzlatish, konditsioner va elektr isitish siyosatiga foydalanish uchun mo'ljallangan. Quvvat ulanishlari Tez bog'lab qo'yilgan tezkor bog'lab qo'yilgan yoki qopqoqli terminallar bilan har ikkala tor terminallar bilan amalga oshirilishi mumkin

So'rov yuborish

Mahsulot tavsifi

Now modeli yo'q	To'liq yuk	AMPS (A)	Qutb raqami	Call kuchlanish ( V)	Chiziq kuchlanish (v)	Maks HP		-
Now modeli yo'q	Amps (a)	AMPS (A)	Qutb raqami	50 / 60Hz	Chiziq kuchlanish (v)	Kuchlanishi (V)	Yolg'iz Faza	Uch Faza
CJX9-20 / 1	20	30	1	24	240/277	120	1.5	-
CJX9-20 / 1.5			1.5
CJX9-20 / 2			2
CJX9-20 / 3			3	120	480	240/270	3	7.5
CJX9-20 / 4			4	208/240	600	480/600	-	7.5
CJX9-25 / 1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25 / 2			2	24	240/277	120	2	-
CJX9-25 / 3			3	120	480	240/270	5	7.5
CJX9-25 / 4			4	208/240	600	480/600	-	15/20
CJX9-30 / 1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30 / 2			2	120	480	240/270	5	10
CJX9-30 / 3			3	208/240	600	480/600	-	15/20
CJX9-30 / 4			4	208/240	600	480/600	-	15/20
CJX9-40 / 2	40	50	2	24	240/277	120	3	-
CJX9-40 / 3	40	50	3	120	480	240/270	7.5	10
CJX9-40 / 4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50 / 2	50	60	2	24	240/277	120	3	-
CJX9-50 / 3	50	60	3	120	480	240/270	10	15
CJX9-50 / 4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60 / 2	60	70	2	24	240/277	120	5	-
CJX9-60 / 3	60	740	3	120	480	240/270	10	20
CJX9-60 / 4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75 / 2	75	85	2	24	240/277	120	5	-
CJX9-75 / 3	75	85	3	120	480	240/270	15	25
CJX9-75 / 4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90 / 2	90	100	2	24	240/277	120	7.5	-
CJX9-90 / 3	90	100	3	120	480	240/270	20	30
CJX9-90 / 4	90	100	4	208/240	600	480/600	-	50/50

Izolyatsiya materiallari	Kontakt bloki va tashuvchi yuqori sifatli Elektr darajali termosetting qatronlari
Harorat oralig'i	-40 ° F dan 150 ° F gacha; -5- + 40
Mexanik hayot (yuk yo'q)	Ul va Ari xususiyatlariga mos keladi
Elektr	Ul va Ari xususiyatlariga mos keladi Standart
Og'irligi (taxminiy)	9.25 oz
Chastota chastotasi	50 / 60Hz
Kanalik izolyatsiya	B sinfi (130ºC)
Tugatish	Bosim ulagichi va 1/4 Q.C
Ishlamoq	85% nominal po'stinkali koltaj; 110% maksimal xavfsiz ishlamoq
Bojning aylanishi	Uzluksiz

Tuzilishi va xususiyatlari

Tuzilish:

Elektromagnit tizim: kontakt tizimini ochish va yopish uchun magnit oqimlarni yaratish uchun ishlatiladigan lampalar, yadrolar va boshqalar kabi komponentlarni o'z ichiga oladi.

Aloqa tizimi: asosiy aloqa va yordamchi kontaktni o'z ichiga oladi. Asosiy kontaktni boshqarish signalizatsiyasini uzatish va mulohazalarini o'tkazish uchun yordamchi kontaktning narxi oqilona oqimini o'tkazish uchun ishlatiladi.

ARCni o'chirish moslamasi: Kontaktni etkazishdan himoya qilish uchun kontakt o'chirilgan holda paydo bo'lgan.

Chig'anoq va issiqlik tarqalishi moslamasi: tashqi muhitdan ichki qismlarni himoya qilish va issiqlikni buzish funktsiyasini ta'minlash uchun ishlatiladi.

Xususiyatlari:

Ixtisoslashuv: elektr boshqaruvi uchun konditsionerlik tizimlarining ehtiyojlarini qondirish uchun konditsioner tizimlari uchun mo'ljallangan.

Ishonchlilik: Kontakt tizimi uzoq muddatli barqaror ishlashni ta'minlash uchun yaxshi elektr o'tkazuvchanligi va aşındışınagi bilan yuqori sifatli materiallardan iborat.

XAVFSIZLIK: ARCning eng yaxshi qurilmasi bilan jihozlangan, ARC AGAR-ga kontaktlarga va atrofdagi muhitga zarar etkazilishining oldini olish.

Moslash: konditsionerlik tizimlari va o'rnatish va ishga tushirish uchun qulay bo'lgan elektr boshqaruv tizimlari va elektr boshqaruv tizimlariga mos keladi.

Ishlar printsipi

2p konditsionerning aloqalari elektr tokilangan bo'lsa, temir yadro magnitga aylanadi va kontakt tizimini quvvat manbaini quvvat manbaiga ulash uchun jalb qiladi. Kuil de-Energiyalanganda, temir yadro magnitlanishini yo'qotadi va aloqa tizimi bahorning harakati bilan ajralib turadi, shu bilan quvvat manbaidan o'chiriladi. Shu tarzda, kontaktor konditsionerlik tizimini masofadan boshqarish pultini amalga oshirishi mumkin.
