6ka qoldiq tok o'chirgichi Haddan tashqari oqimdan himoya qilish RCBO

SONTUOEC turli xil kichik elektr jihozlarini STRO1-40 RCBO ishlab chiqarishga ixtisoslashgan xitoylik yetkazib beruvchilar/ishlab chiqaruvchilardan biri bo'lib, to'liq nomi haddan tashqari oqimdan himoyalangan qoldiq oqim o'chirgichidir. Bu haddan tashqari yukdan himoya qilish, qisqa tutashuvdan himoya qilish va qochqinlarni himoya qilishni birlashtiradigan elektr xavfsizligi qurilmasi bo'lib, shaxsiy xavfsizlik va jihozlarning xavfsiz ishlashini ta'minlash uchun turar-joy, savdo va sanoat hududlaridagi elektr tizimlarida keng qo'llaniladi.STRO7-40 RCBO - ortiqcha yuk, qisqa tutashuv va oqish himoyasi bilan muhim elektr xavfsizligi qurilmasi. Uning ishlash printsipini, xususiyatlarini, qo'llash stsenariylarini va tanlash va o'rnatish usullarini tushunib, siz elektr tizimlarining xavfsiz ishlashini ta'minlash uchun STRO7-40 RCBO dan yaxshiroq foydalanishingiz va unga xizmat ko'rsatishingiz mumkin.

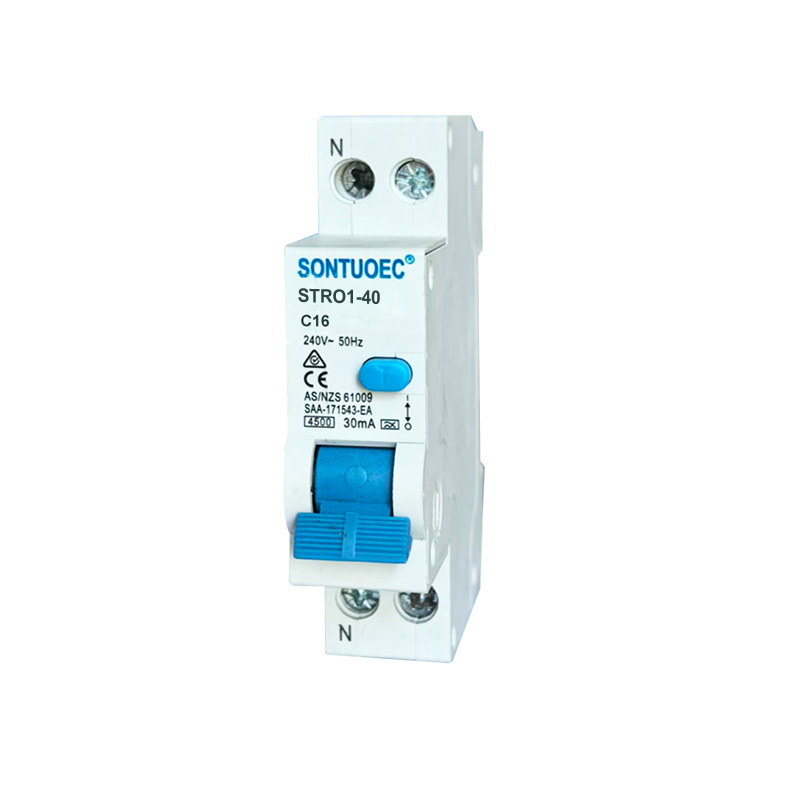

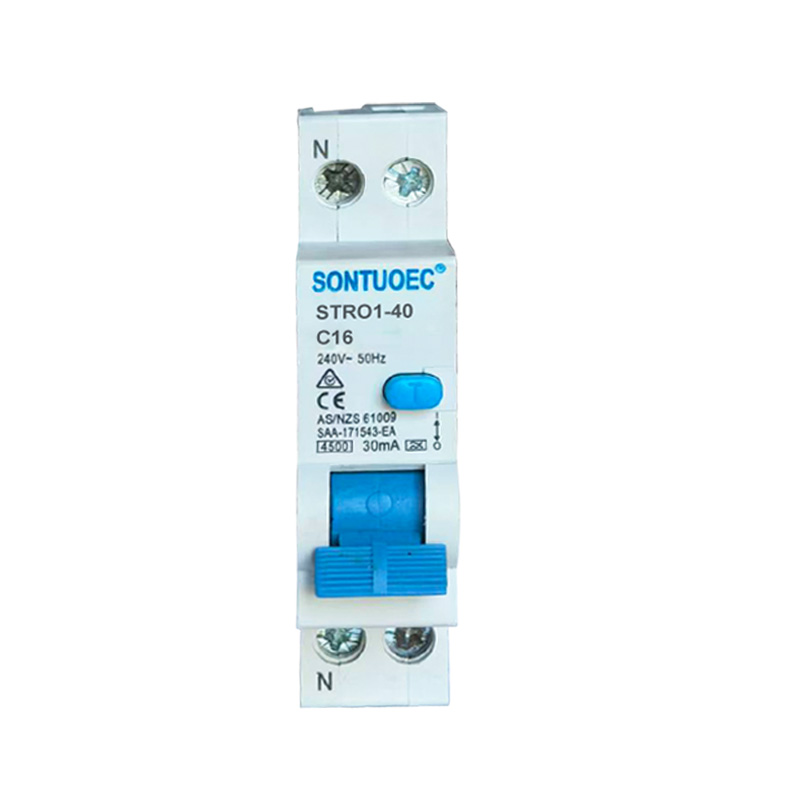

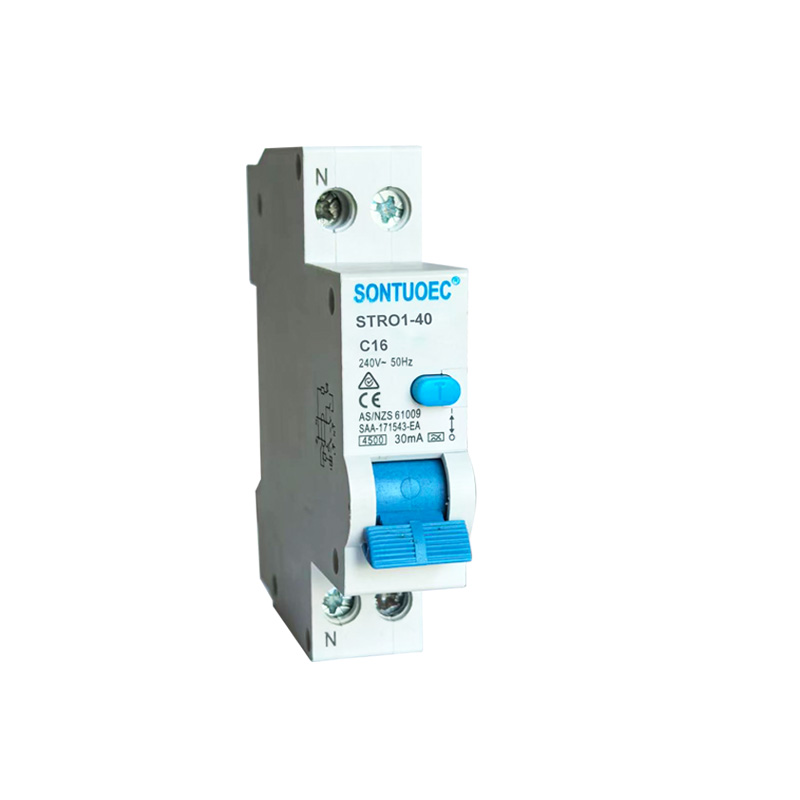

Model:STRO1-40

So'rov yuborish

Mahsulot tavsifi

Texnik xususiyatlari:

Sandard			IEC/EN 61009-1
Elektr	Turi (tuproqning oqishi sezilgan to'lqin shakli)		Elektron turi
Xususiyatlari	Nominal oqim In	A	A, AC
	polyaklar	P	1P+N
	Nominal kuchlanish	V	AC 230
	Nominal oqim:		6,10,16,20,25,32,40A
	Nominal sezgirlik I△n	A	0,01,0,03,0,1,0,3,0,5
	Izolyatsiya kuchlanishi Ui	V	250
	Nominal qoldiq ishlab chiqarish va	A	500
	uzilish qobiliyati I△m	A	500
	Qisqa tutashuv oqimi I△c	A	45 006 000
	Nominal chastota	Hz	50/60
	Ifloslanish darajasi		2
Mexanik	Elektr hayoti	t	4000
Xususiyatlari	Mexanik hayot	t	10000
	Himoya darajasi		IP20
	Atrof-muhit harorati	ºC	-25~+40
	(kunlik o'rtacha ≤35ºC bilan)	ºC	-25~+40
	Saqlash harorati	ºC	-25~+70
O'rnatish	Terminal ulanish turi		Kabel / U tipidagi shina / pin tipidagi shina
	Kabel uchun terminal o'lchami yuqori / pastki	mm2	25
	Kabel uchun terminal o'lchami yuqori / pastki	AWG	18-5
	Shina uchun terminal o'lchami yuqori/pastki	mm2	25
	Shina uchun terminal o'lchami yuqori/pastki	AWG	18-3
	O'rnatish		EN 60715 (35 mm) DIN rayida tez qisqich moslamasi yordamida
	Ulanish		Yuqoridan va pastdan

STRO1-40 RCBO ning asosiy vazifalari

Haddan tashqari yukdan himoya qilish: kontaktlarning zanglashiga olib keladigan oqim STRO1-40 RCBO ning nominal qiymatidan oshib ketganda, kontaktlarning zanglashiga olib kelishi va jihozlarning haddan tashqari qizib ketishining oldini olish uchun belgilangan vaqt ichida avtomatik ravishda kontaktlarning zanglashiga olib, yong'in va shikastlanishning oldini oladi.

Qisqa tutashuvdan himoya qilish: tutashuvda qisqa tutashuv sodir bo'lganda, STRO1-40 RCBO qisqa tutashuv oqimining kontaktlarning zanglashiga olib kelishi va uskunaga jiddiy zarar yetkazishining oldini olish uchun kontaktlarning zanglashiga olib keladi.

Oqishdan himoya qilish: STRO1-40 RCBO kontaktlarning zanglashiga olib keladigan qoldiq oqimini (ya'ni, qochqin oqimini) aniqlashga qodir. Qolgan oqim belgilangan chegaradan oshib ketganda, STRO1-40 RCBO elektr toki urishi va elektr yong'inlarining oldini olish uchun juda qisqa vaqt ichida kontaktlarning zanglashiga olib keladi.

STRO1-40 RCBO ning ishlash printsipi

STRO1-40 RCBO ichki termal magnit qo'zg'atuvchi detektorni (haddan tashqari yuk va qisqa tutashuvdan himoya qilish uchun) va qoldiq oqim detektorini (oqishdan himoya qilish uchun) o'z ichiga oladi. Zanjirdagi oqim yoki qoldiq oqim g'ayritabiiy bo'lsa, mos keladigan zarba beruvchi STRO7-40 RCBO ning o'chirish mexanizmini ishga tushiradi, bu esa kontaktlarning zanglashiga olib keladi.

1.Termal Magnit Tripper: U oqim o'tkazgichdan o'tib ketganda hosil bo'lgan issiqlik va magnit maydonni ishga tushirish uchun ishlatadi. Oqim juda yuqori bo'lsa, o'tkazgich qiziydi va magnit maydon hosil qiladi, bu termal magnit zarbasi ichidagi bimetalning egilishiga yoki magnitning temir yadroni o'ziga tortishiga olib keladi va shu bilan o'chirish mexanizmini ishga tushiradi.

2.Qolgan oqim detektori: U zanjirdagi qoldiq oqimni aniqlash uchun nol ketma-ketlikdagi oqim transformatoridan foydalanadi. Qolgan oqim belgilangan chegaradan oshib ketganda, qoldiq oqim detektori kontaktlarning zanglashiga olib tashlash mexanizmiga signal yuboradi.

STRO1-40 RCBO xususiyatlari

Ko'p funktsiyali integratsiya: STRO1-40 RCBO elektr tizimlarini loyihalash va o'rnatishni soddalashtirib, ortiqcha yuk, qisqa tutashuv va oqishdan himoya funktsiyalarini birlashtiradi.

Yuqori sezuvchanlik: STRO1-40 RCBOs ishonchli himoyani ta'minlab, kontaktlarning zanglashiga olib keladigan g'ayritabiiy va qoldiq oqimlarini tezda aniqlay oladi va o'chiradi.

O'rnatish va texnik xizmat ko'rsatish oson: STRO1-40 RCBO'lar odatda oson o'rnatish va texnik xizmat ko'rsatish uchun modullashtirilgan.

Yuqori xavfsizlik: STRO1-40 RCBO'lar qattiq sinovdan o'tgan va elektr tizimlarining xavfsiz ishlashini ta'minlash uchun yuqori xavfsizlik va ishonchlilik uchun sertifikatlangan.

STRO1-40 RCBO ni qo'llash stsenariylari

STRO1-40 RCBO'lar turar-joy, savdo va sanoat tarmoqlarida, ayniqsa bir vaqtning o'zida haddan tashqari yuklanish, qisqa tutashuv va tuproq oqishini himoya qilishni talab qiladigan elektr tizimlarida keng qo'llaniladi. Ular odatda sxemalar va jihozlarni g'ayritabiiy oqim va kuchlanishdan kelib chiqadigan shikastlanishdan himoya qilish va elektr toki urishining oldini olish uchun tarqatish qutilariga, kommutatorlarga yoki boshqaruv kabinalariga o'rnatiladi.
