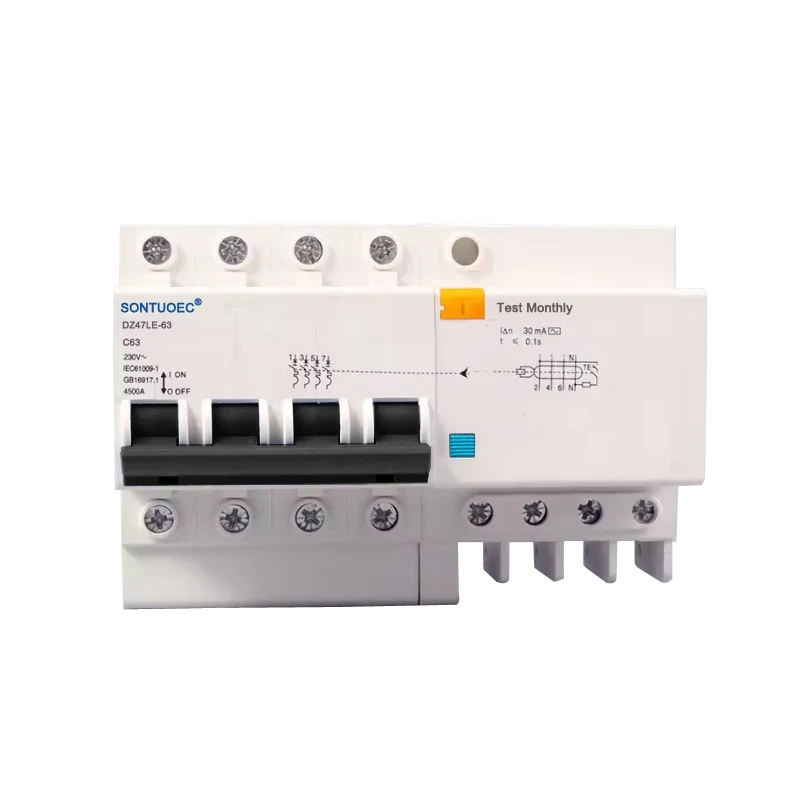

4P RCBO AC turi

4P RCBO AC turi, ayniqsa, o'zgaruvchan tok (AC) davrlari uchun mo'ljallangan, qoldiq tokni himoya qilish va haddan tashqari oqimdan himoya qilish funktsiyalarini birlashtirgan 4 kutupli elektron to'xtatuvchidir. Elektr yong'inlari va shaxsiy elektr toki urishining oldini olish uchun kontaktlarning zanglashiga olib keladigan qoldiq oqimi (ya'ni, qochqin oqimi) aniqlanganda, u avtomatik ravishda elektr ta'minotini uzishi mumkin. Shu bilan birga, u haddan tashqari oqimdan himoya qilish funktsiyasiga ega bo'lib, kontaktlarning zanglashiga olib keladigan va uskunaning xavfsizligini himoya qilish uchun kontaktlarning zanglashiga olib keladigan haddan tashqari yuk yoki qisqa tutashuvda elektr ta'minotini avtomatik ravishda uzib qo'yishi mumkin.

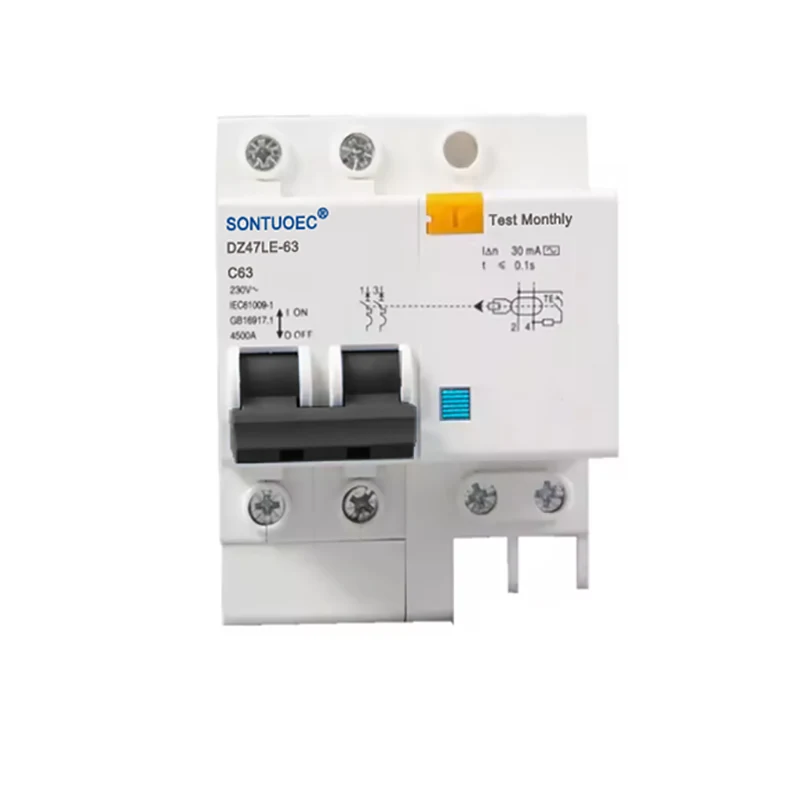

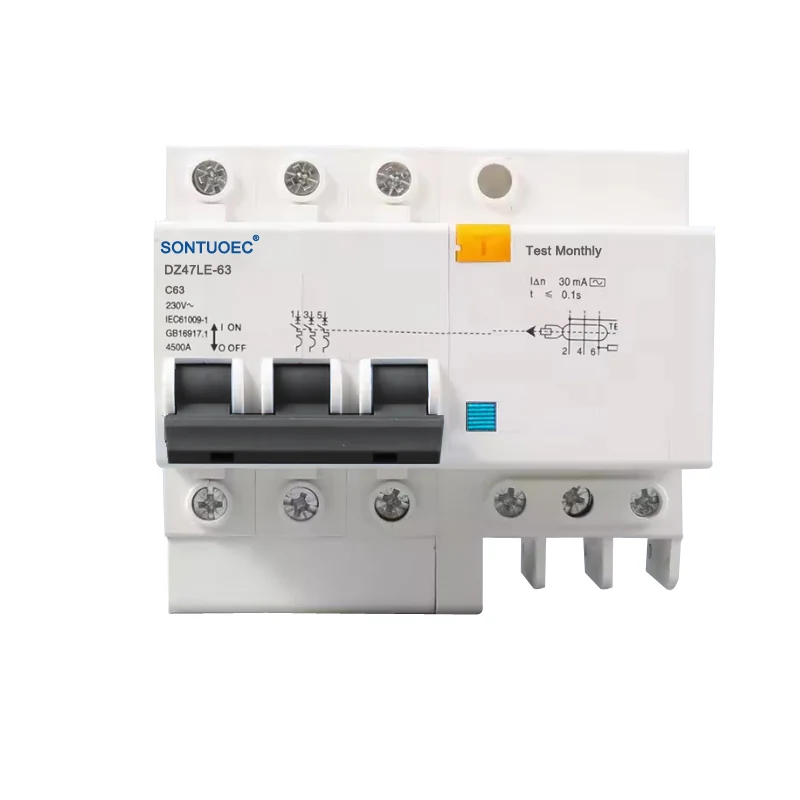

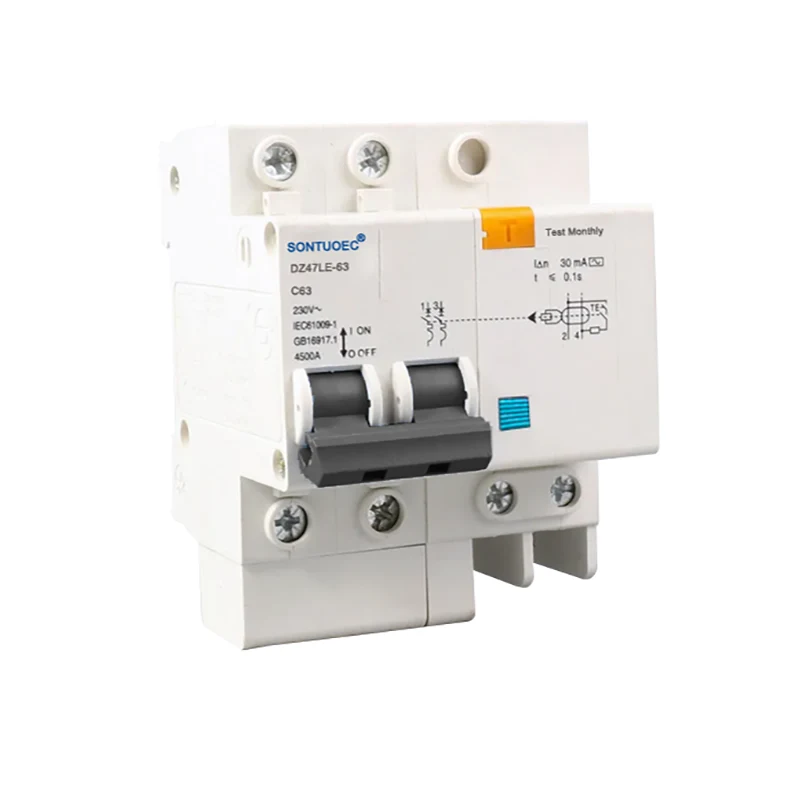

Model:DZ47LE-63

So'rov yuborish

Mahsulot tavsifi

nomi	Haddan tashqari oqimdan himoyalangan qoldiq o'chirgich
Xususiyatlari	haddan tashqari yuk / qisqa tutashuv / qochqindan himoya qilish
Qutb raqami	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Buzilish qobiliyati	3kA, 4.5KA, 6KA
Nominal joriy (A)	6A,10A,16A,20A,25A,32A, 40A,63A
Nominal qoldiq ish oqimi:	10mA, 30mA, 100mA, 300mA, 500mA
Nominal Kuchlanish(V)	240/415v
o'rnatish	din rels turi
standart	IEC61009-1, GB16917-1
sertifikatlash	Idoralar

Ishlash printsipi

4P RCBO AC turining ishlash printsipi oqimlarning vektor yig'indisiga va elektromagnit printsiplarga asoslanadi. Yong'in (L) va nol (N) simlaridagi kontaktlarning zanglashiga olib keladigan oqimlari kattaligi bo'yicha teng bo'lmaganda, transformator zanjirining birlamchi tomonidagi oqimlarning vektor yig'indisi nolga teng emas, bu esa ikkilamchi yon lasanda induksiyalangan kuchlanish hosil qiladi. Ushbu induktsiyalangan kuchlanish elektromagnit o'rni qo'shilib, teskari demagnetizatsiya kuchini yaratadigan qo'zg'alish oqimini hosil qiladi. Nosozlik oqimi RCBO ning ish oqimi qiymatiga yetganda, bu teskari demagnetizatsiya kuchi elektromagnit o'rni ichidagi armaturani sariqdan uzib qo'yishga olib keladi, bu esa ish mexanizmini harakatga keltirib, noto'g'ri oqim davrini uzib qo'yadi.

DZ47LE-63 seriyali elektron qochqinlarni himoya qilish elektron to'xtatuvchisi AC 50Hz / 60Hz, nominal kuchlanish 230V va nominal oqim 6A ~ 63A bir fazali turar-joy davri uchun javob beradi; AC 50Hz/60Hz uch fazali zanjir uchun 400V. O'chirish shaklini haddan tashqari yuklash va qisqa tutashuvdan himoya qilishi mumkin. Ushbu mahsulot kichik hajmli, yuqori uzilish qobiliyatining afzalliklariga ega, jonli sim va nol chiziq bir vaqtning o'zida uziladi, shuningdek, yong'in simi va teskari ulangan nol chiziq holatida odamni elektr toki urishidan himoya qiladi.

U IEC61009-1, GB16917.1 standartiga mos keladi.

Xususiyat:

1) .Elektr toki urishi, tuproqning shikastlanishi, oqish oqimidan himoya qiladi;

2).Haddan tashqari yuklanish, qisqa tutashuv va ortiqcha kuchlanishdan himoya qiladi;

3). Kichik hajm, yuqori sindirish qobiliyati; jonli sim va nol chiziq bir vaqtning o'zida kesiladi;

4). Kichik o'lcham va vazn, oson o'rnatish va simlarni ulash, yuqori va bardoshli ishlash

5). Bir lahzali kuchlanish va lahzali oqim tufayli noto'g'ri ishlashni oldini oling.

Xususiyatlari va afzalliklari

Ko'p funktsiyali himoya: 4P RCBO AC turi kontaktlarning zanglashiga olib, zanjirlar va jihozlar uchun keng qamrovli himoyani ta'minlash uchun qoldiq oqim himoyasi va haddan tashqari oqimdan himoya qilishni birlashtiradi.

Yuqori sezuvchanlik: to'satdan qo'llash yoki qoldiq sinusoidal o'zgaruvchan tokning sekin ko'tarilishidan yuqori sezgir himoya ajratishni ta'minlaydi.

Keng qo'llanilishi: maishiy, sanoat va tijorat quvvat taqsimlash tizimlarida AC davrlari uchun mos keladi, ayniqsa, bitta olov-bir-nol simlar uchun.

O'rnatish va texnik xizmat ko'rsatish oson: oqilona konstruktiv dizayn, o'rnatish oson va ayni paytda texnik xizmat ko'rsatish va kapital ta'mirlashni amalga oshirish oson.

Ilova stsenariylari

4P RCBO AC turi uylarda, ofislarda, tijorat binolarida va sanoat ob'ektlarida AC pallasida himoya qilish uchun keng qo'llaniladi. Bu, ayniqsa, yoritish davrlari, rozetka zanjirlari va motorlar kabi uskunalarni himoya qilish kabi yong'in va nol simlarini himoya qilishni talab qiladigan ilovalar uchun juda mos keladi.
