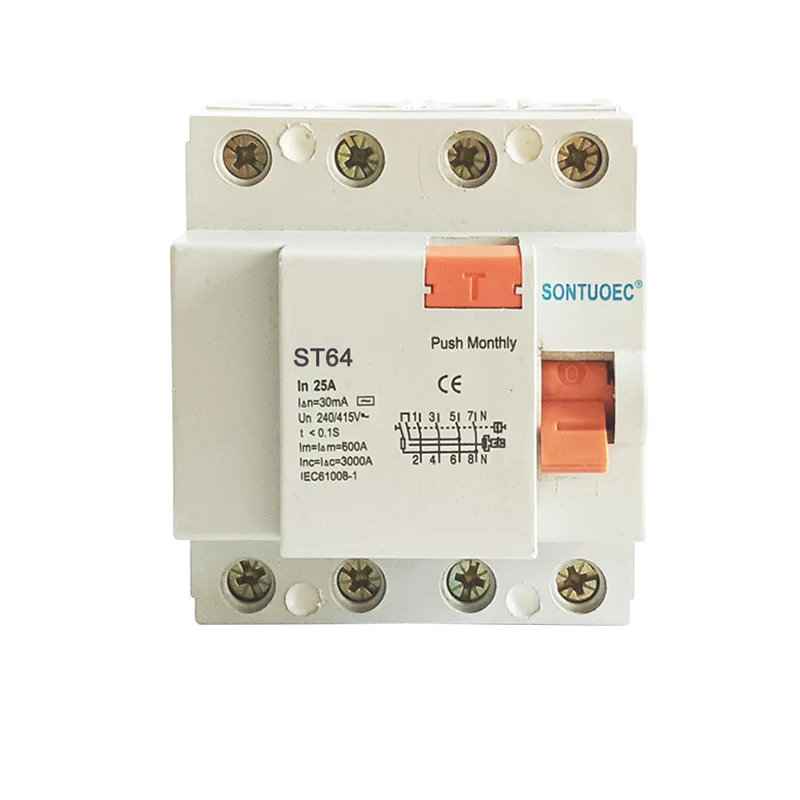

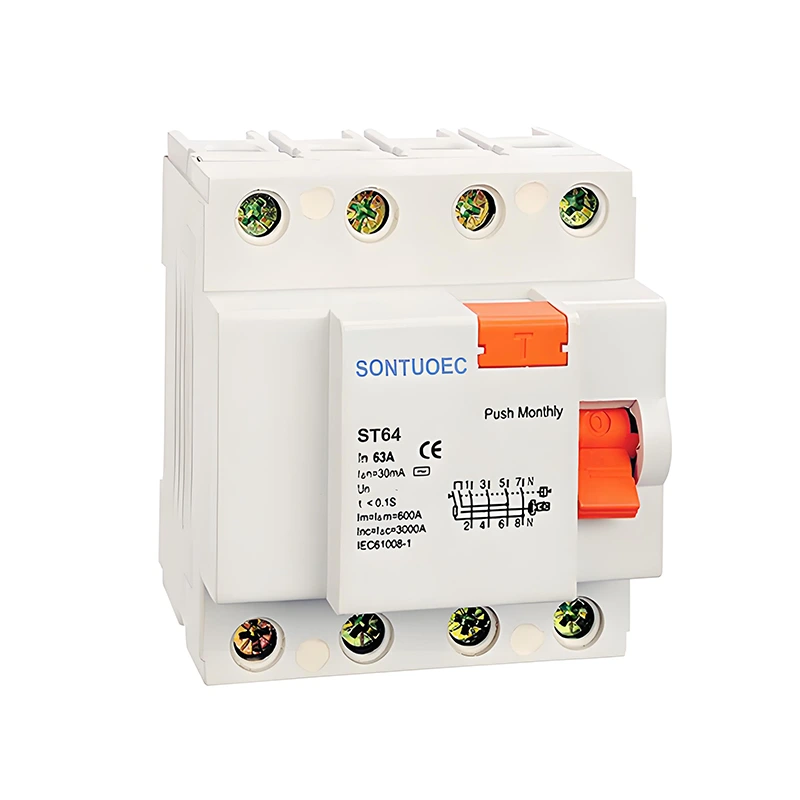

4p 63a / 30ma qoldiq oqim buzuvchisi

43a / 30ma Qoldiq oqimlaridagi suyuqlik qatori, 63a va oqimning qoldiqlari (i.e., oqim harakati) bo'lgan holda, bu elektr buzuvchisi elektr solinadigan qiymatga ega bo'lib, elektr uzatish pog'onasini avtomatik ravishda o'chirib qo'yadi, bu esa elektr tarmog'ini avtomatik ravishda elektr tarmog'idan o'chirib qo'yadi. va elektr yong'inlari.

Model:ST60

So'rov yuborish

Mahsulot tavsifi

Standard:	IEC 61008-1
Model:	St60
Qolgan joriy xususiyatlar:	Va va
POLE YO'Q:	2p, 4p
Raqamli joriy:	16a, 25a, 32a, 40a, 63a;
Reded kuchlanishi:	230 / 400V AC
Baholangan chastota:	50 / 60Hz
Redidentning qoldiq ishlashi joriy IDN:	10MA, 30ma, 100m, 300MA, 500ma
Redidual qoldiq bo'lmagan oqim men Die:	≤0.2ij
Shartli qisqa tutqichli joriy Inc:	6000A
Shartli qoldiq qisqa tutashuv Hozirgi IDC:	6000A
Davom etish muddati:	Bir lahzali trek ≤0.1SEC
Joriy doiraning qoldiqlari:	0.5Idn ~ Idn
Elektr-mexanik chidamlilik:	4000 tsikl
Fastki moment:	2,0nm
Ulanish terminali:	Vintli terminal ustun terminali qisqich bilan
O'rnatish:	35 mm Die Tolder

Ishlash printsipi

4P 63A / 30ma qoldiq tutqichini sotuvchisining ishlash printsipi elektromagnit indüksiya printsipiga asoslanadi. Tumandagi qoldiq oqim belgilangan qiymatdan oshganda, qoldiq oqim bilan mutanosib ravishda, magnit funksiyani keltirib chiqaradi, ammo bu oqilona ishlov berish mexanizmini tezda o'chirib qo'yadi. Shu bilan birga, RCCB shuningdek haddan tashqari yuklab, qisqa tutqichni himoya qilish funktsiyasi, tumanlar oqim narxidan oshganda, u tashish mexanizmining harakatini kuchaytiradi.

Asosiy xususiyatlar

To'rt qutb dizayni: 4P, tuman buzuvchisi to'rtta terminalga ega, odatda, bir vaqtning o'zida barcha faz va nolni (yoki neytral) oqimlarni kesib tashlashga qodir.

Yuqori baholangan amaldagi amaldagi: 63a Rekorte hozirgi elektr uzatuvchini yuqori energiya elektr jihozlarini himoya qilish uchun mos keladigan yuklarni olib tashlashga qodir.

Mushukli oqishlarni aniqlash: 30mning qoldiqlari juda past darajada, bu esa tumandagi mayda oqishni tezda aniqlaydi va xodimlar va uskunalar xavfsizligini ta'minlash uchun vaqt o'tishi bilan tumanni tezda kesib tashlashi mumkin.

Xavfsiz va ishonchli: RCCB mukammal elektr va mexanik xususiyatlarga ega bo'lgan holda, a'lo darajada yuklash, qisqa muddatli kamchiliklar va baxtsiz hodisalarning oldini olish uchun kamchiliklar bilan aloqalarni o'z vaqtida qisqartirishi mumkin.

Ariza stsenariysi

4P 25a / 30ma RCCB elektr himoyasini talab qiladigan turli vaziyatlarda keng qo'llaniladi, masalan:

Turarjoy va tijorat binolari: elektr jihozlari va shaxsiy xavfsizligini, elektr toki urf-alayji va elektr yong'inlarini oldini olish uchun ishlatiladi.

Sanoat ishlab chiqarish liniyalari: Motorlar, transformatorlar va boshqa elektr jihozlarini normal ishlashi va oqish, haddan tashqari yuklash va boshqa sabablar tufayli jihozlarning shikastlanishiga to'sqinlik qilish va normal ishlashning oldini olish uchun ishlatiladi.

Jamoat ob'ektlari: kasalxonalar, maktablar, kutubxonalar va xodimlar bo'yicha elektr energiyasidan xavfsiz foydalanishni ta'minlash uchun ishlatiladigan kasalxonalar, maktablar, kutubxonalar va boshqa joylar kabi foydalaniladi.

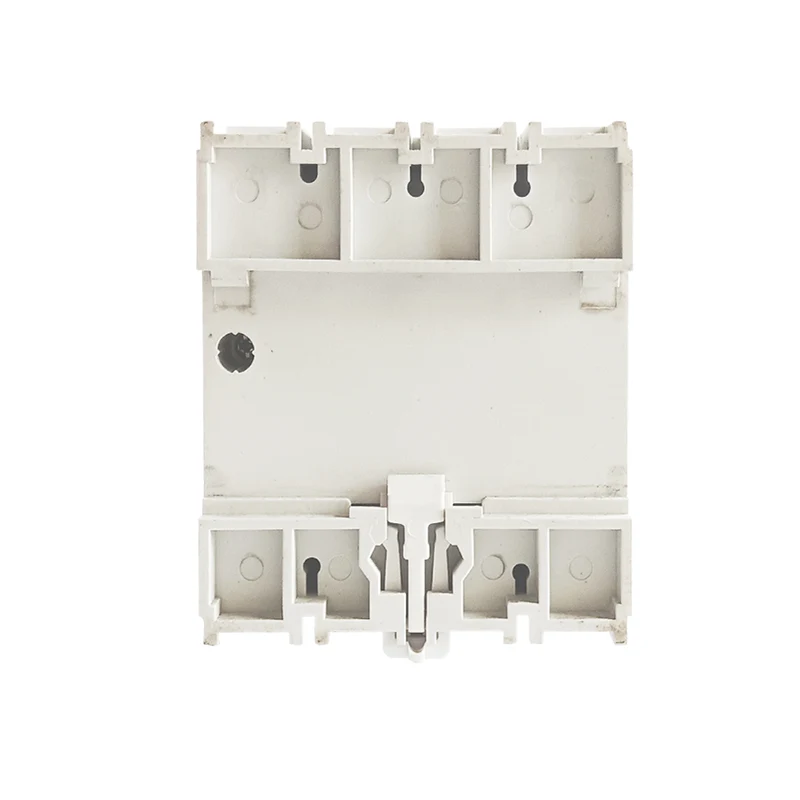

4P 63A /30mA Residual Current Circuit Breaker
