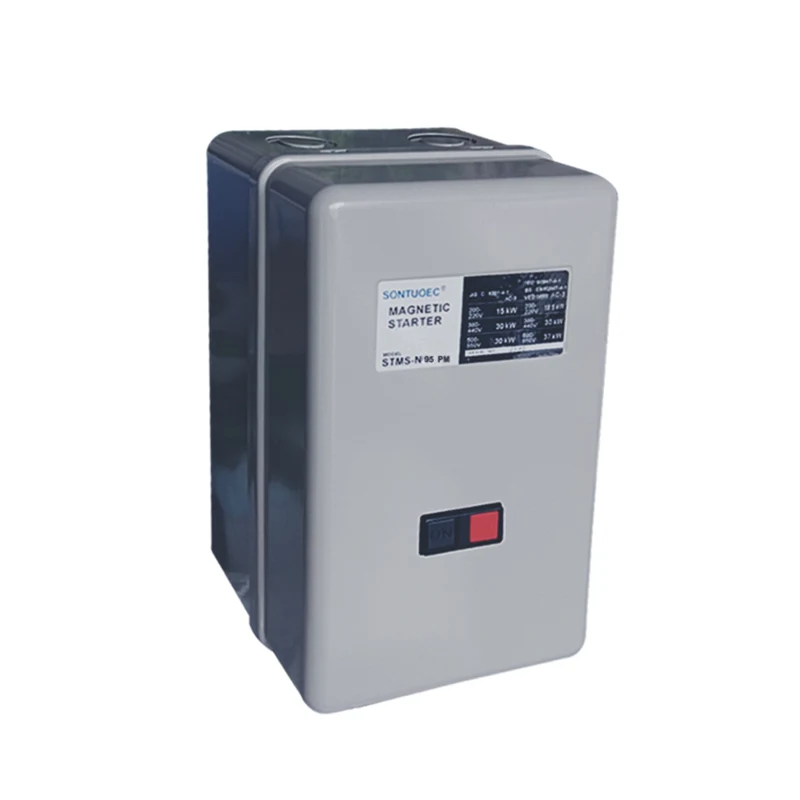

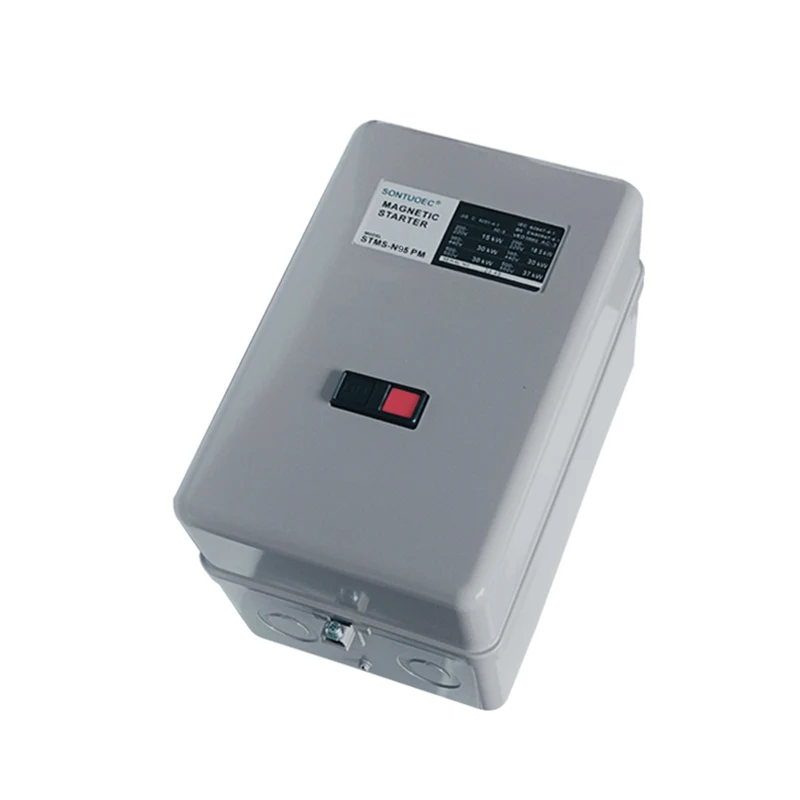

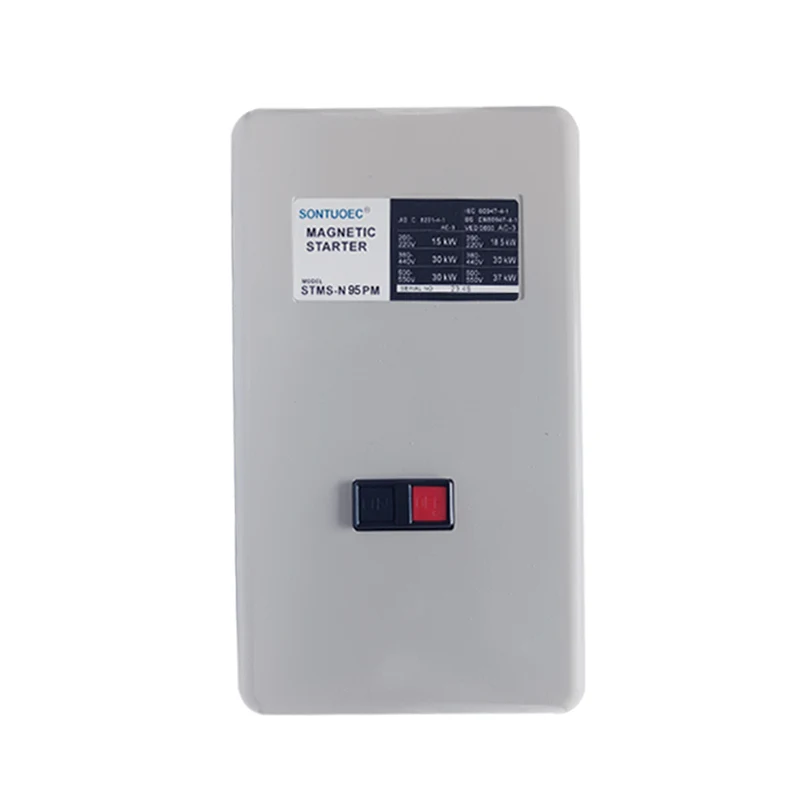

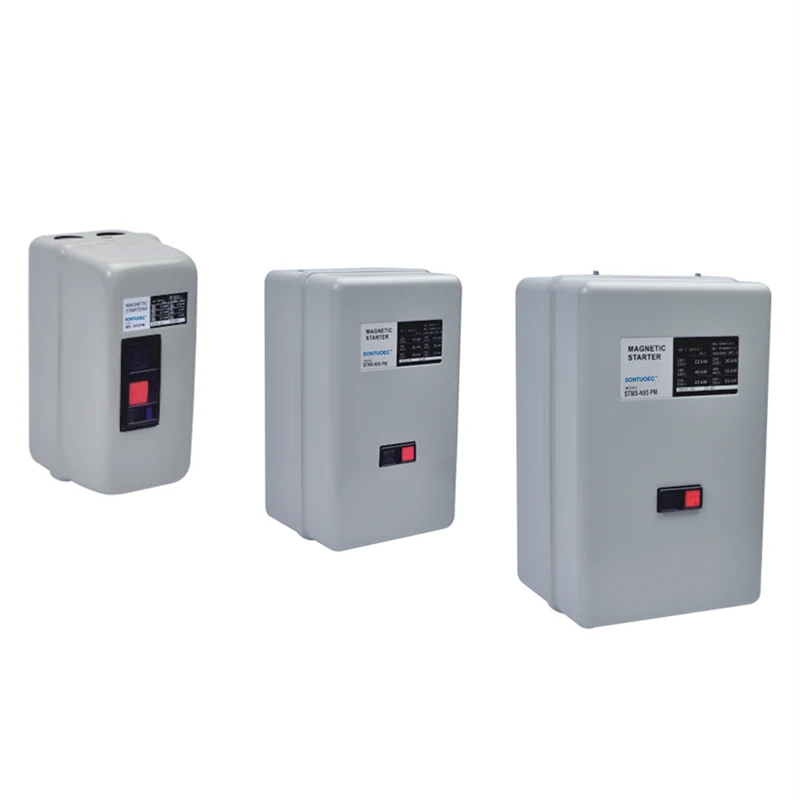

3 fazaviy motorli boshlang'ich shifobaxsh kontaktlar motor ishga tushirish va to'xtashni to'xtatish va to'xtashni to'xtatish uchun magnitli aloqachi orqali avtoulov bilan parallel ravishda ulangan quvvat bilan bog'liq bo'lgan kontaktlarni yopadi. Shu bilan birga, u shuningdek ortiqcha yukni himoya qilish funktsiyasi mavjud bo'lib, ular avtomatik ravishda motorni zarardan himoya qilish uchun avtomatik ravishda yuklanganda avtomatik ravishda o'chirib qo'yishi mumkin.
Asosiy texnik parametrlar:
Tur | Stm-N10 / 12 | Stm-N18 | STMS-N20 | Stm-N21 | Stm-N25 | Stm-N35 | STMS-N50 | Stm-N65 | Stm-N80 | Stm-N95 | |
KVt / HP (AC-3) Chiqarilgan kuch (AC-3) IEC6094-4 |
220V | 2.2 / 3 2.7 / 3.5 | 3.7 / 5 | 4 / 5.5 | 4 / 5.5 | 5.5 / 7.5 | 7.5 / 10 | 15 / 18.5.5 | 18.5 / 22 | 22/30 | 30/35 |
380V | 2.7 / 3.5 4 / 5.5 | 5.5 / 7.5 | 7.5 / 10 | 7.5 / 10 | 11/15 | 15 / 18.5.5 | 22/25 | 25/30 | 37/45 | 45/55 | |
Chiqarilgan joriy (AC-3) Gb14048.4 |
220V | 11/13 | 18 | 20 | 20 | 26 | 35 | 50 | 65 | 80 | 95 |
380V | 7/9 | 13 | 20 | 20 | 25 | 32 | 50 | 65 | 80 | 95 | |
Chiqarish oqimi (a) | 20 | 25 | 32 | 50 | 60 | 80 | 100 | 135 | 150 | ||
Qopqoqli jiletli parametr (v) 660 660 | |||||||||||
HAYoTIYA BOSHQARUV Asar |
Aloqa qilmoq | standart | 1No | 1NO + 1NC | 2No + 2nc | ||||||
Chiqarilgan joriy (a) | 220V | 1.6 | |||||||||
380V | 0.95 | ||||||||||
Yoritish darajasi | LP30 | ||||||||||
Mananik hayot | 1000 | 500 |

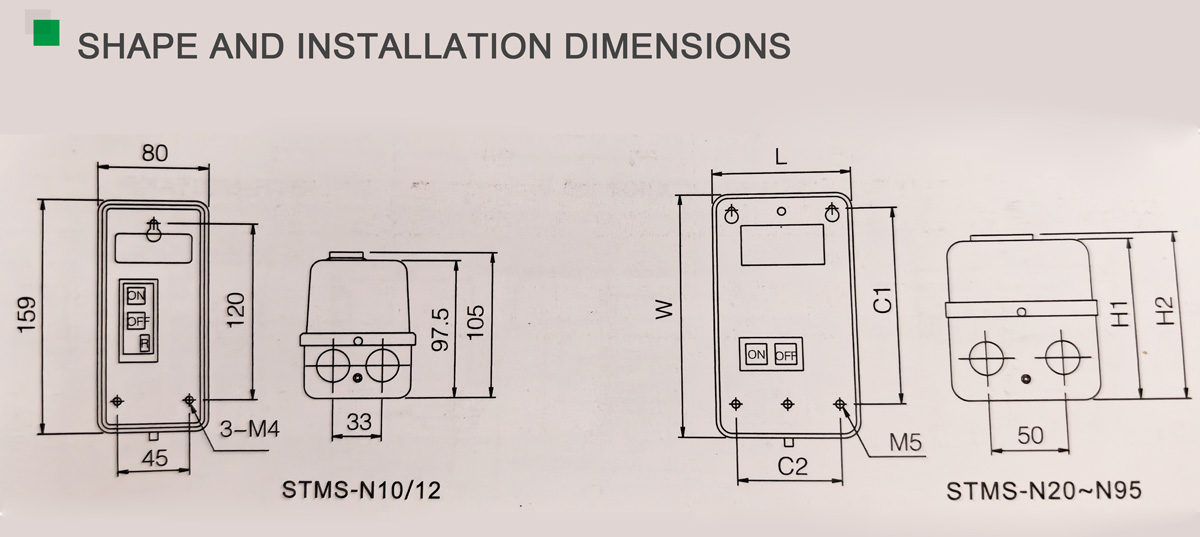

Tur | L | W | H1 | H2 | Tamg'a | Po'st |
Stm-N20 / 21 | 104 | 170 | 110 | 115 | 135 | 76 |
Stm-N25 / 35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N55 / 65 | 160 | 270 | 145 | 150 | 210 | 120 |
Stm-N80 / 95 | 190 | 300 | 163 | 168 | 250 | 150 |
Ishlash printsipi

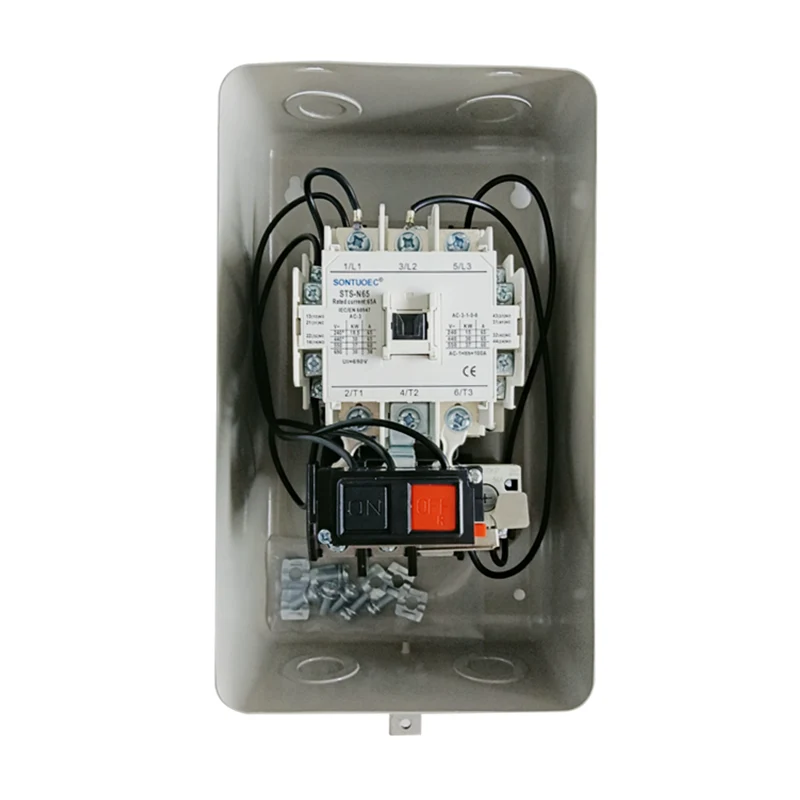

Uch fazali magnitli motorli boshlang'ichning ish printsipi elektromagnit indüksiya printsipiga asoslanadi. Magnitli aloqachi Kail faollashtirilganda, u magnit maydonni yaratadi, bu esa kontaktlarni motorga yoqish va kontaktlarni yopish uchun armaturani o'ziga jalb qiladi. Motorni to'xtatish kerak bo'lganda, magnitli aloqachi zilzilalarni o'chirish kerak bo'lganda, magnit maydoni yo'qoladi, armatura tiklanadi, kontaktlar singan va motor ishlamaydi. Shu bilan birga, ortiqcha yuklash vositasi motorning ish oqimini kuzatadi, agar hozirgi belgilangan qiymatdan oshsa, u ortiqcha yukni himoya qilishni va tumanni kesib tashlaydi.

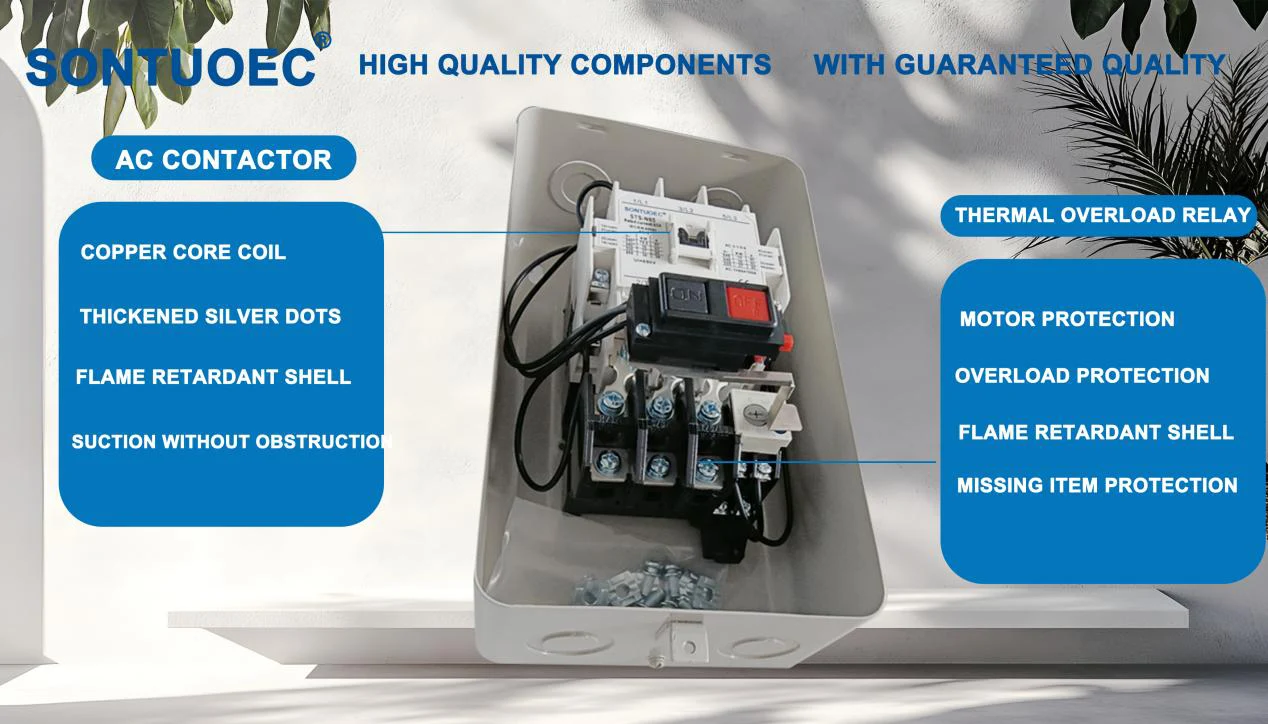

Ortiqcha yukni himoya qilish funktsiyasi: Uch fazali magnit dvigatel starter o'rnatilgan ortiqcha yuklangan o'rni mavjud bo'lib, ular avtomatik ravishda motorni haddan tashqari yuklangan va zarardan himoya qilish paytida avtomatik ravishda kesib tasha oladi.
Boshlash Boshqarmasi: Avtomobil boshlang'ich nazorati, harakat xususiyatlari va uzoq muddatli hayot tarziga ega magnit aloqasi orqali amalga oshiriladi.
Komporx tuzilishi: uch fazali magnit dvigatelni boshqaruvchi ixcham tuzilmalarni qabul qiladi, ozgina bo'sh joyni egallaydi va o'rnatish va saqlash oson.
Bir nechta boshqaruv rejimlari: Turli xil ilova talablariga ko'ra, uch fazali magnit dvigatelni boshlovchi, yulduz-delta starti, avtotransformer boshlanishi va boshqalar.
Uch fazali magnitli motorli avtomatlashtirishni boshqarish tizimini boshqarish tizimlari, elektr energiyasi, qurilish uskunalari va uch fazali motorlar to'xtashi kerak bo'lgan boshqa holatlarda keng qo'llaniladi. Ayniqsa, tez-tez boshlanadigan va to'xtashni talab qiladigan avtoulovlarni boshqarish moslamasi, uch fazali magnit dvigatelni qayta ishlashni himoya qilish juda muhimdir.
Tur | L | W | H1 | H2 | Tamg'a | Po'st |
Stm-N20 / 21 | 104 | 170 | 110 | 115 | 135 | 76 |
Stm-N25 / 35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N55 / 65 | 160 | 270 | 145 | 150 | 210 | 120 |
Stm-N80 / 95 | 190 | 300 | 163 | 168 | 250 | 150 |
Tur | L | W | H1 | H2 | Tamg'a | Po'st |
Stm-N20 / 21 | 104 | 170 | 110 | 115 | 135 | 76 |
Stm-N25 / 35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N55 / 65 | 160 | 270 | 145 | 150 | 210 | 120 |
Stm-N80 / 95 | 190 | 300 | 163 | 168 | 250 | 150 |
Tur | L | W | H1 | H2 | Tamg'a | Po'st |
Stm-N20 / 21 | 104 | 170 | 110 | 115 | 135 | 76 |
Stm-N25 / 35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N55 / 65 | 160 | 270 | 145 | 150 | 210 | 120 |
Stm-N80 / 95 | 190 | 300 | 163 | 168 | 250 | 150 |
