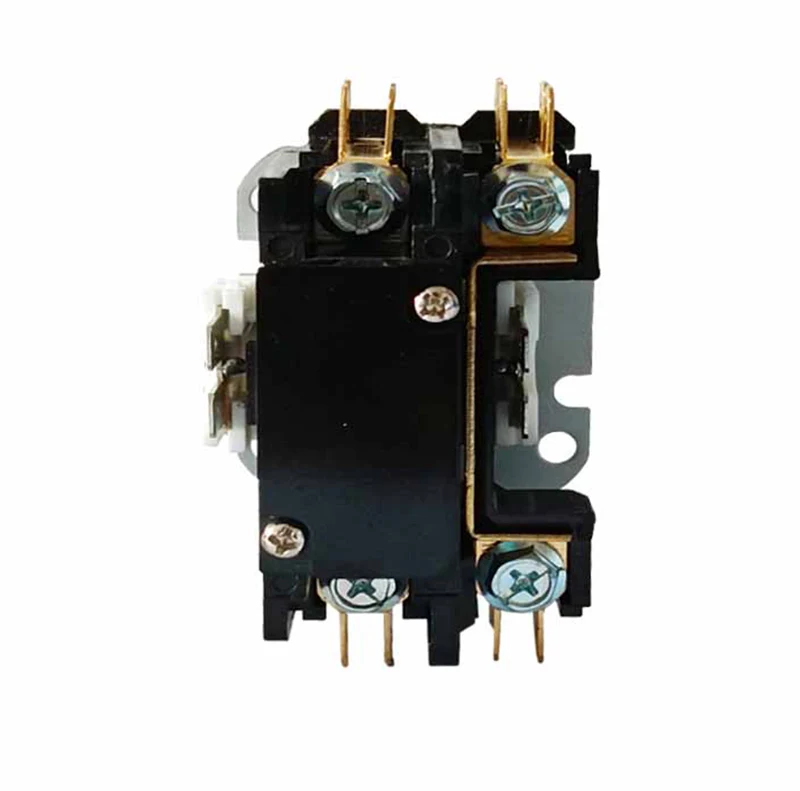

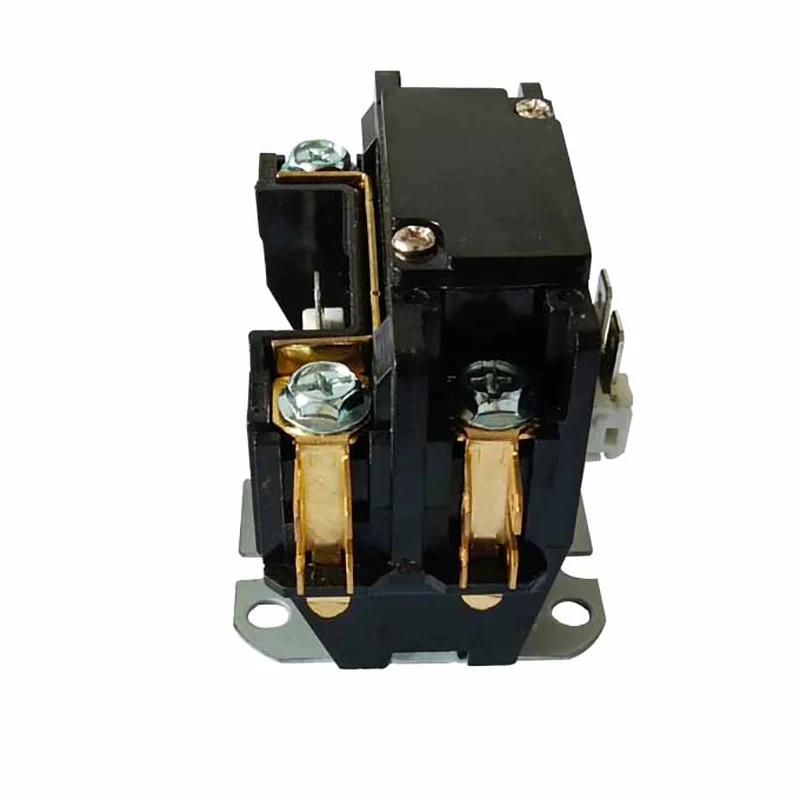

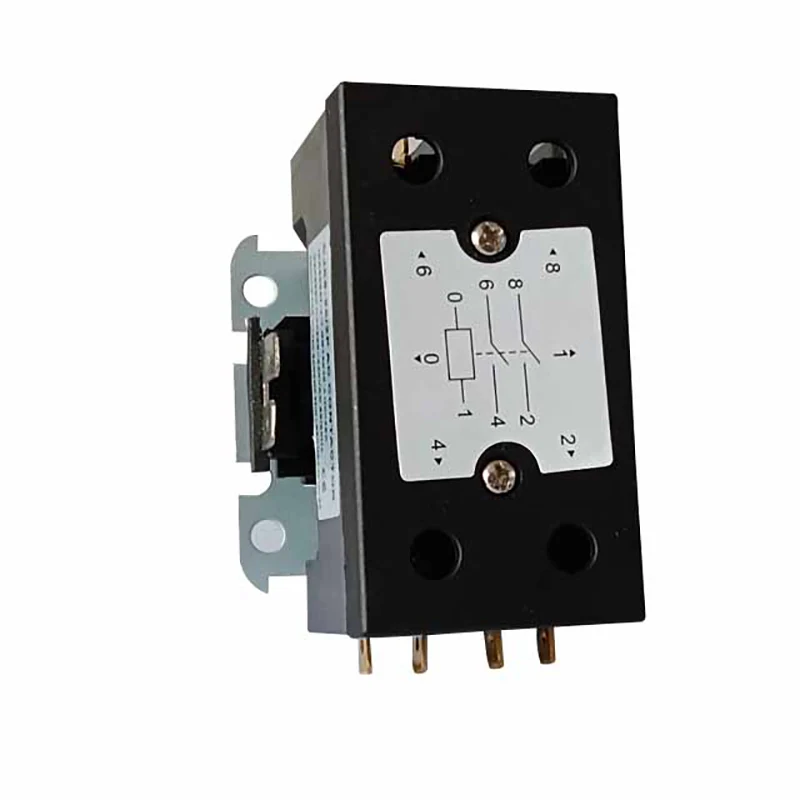

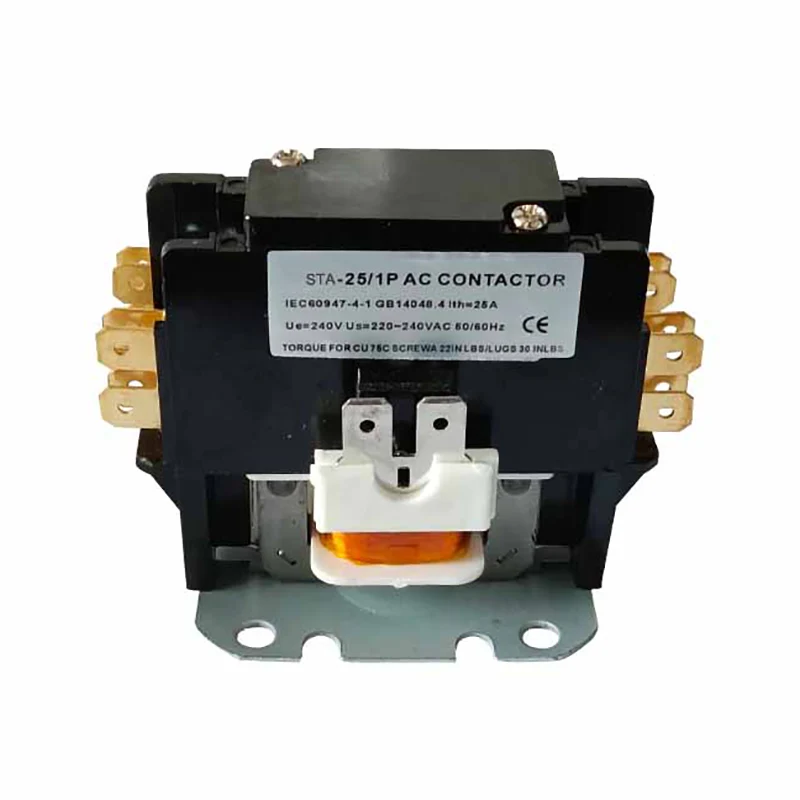

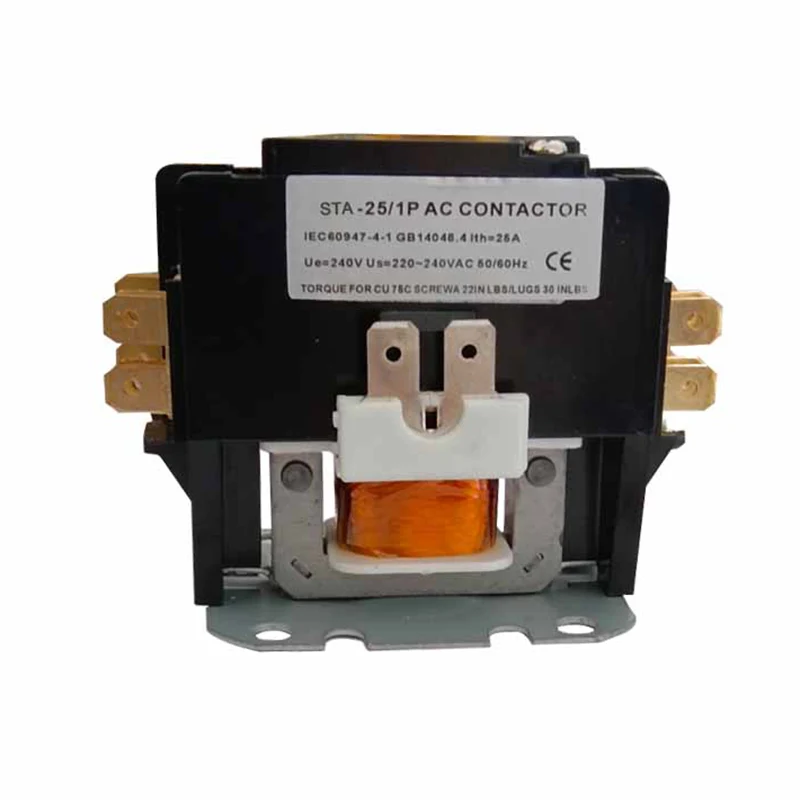

1.5p 25A Hisol Ac konditsionerli aloqa vositalari - kontaktchi kontakt, konditsioner va elektr isitish siyosati uchun foydalanish uchun mo'ljallangan. Quvvat ulanishlari Tez bog'lab qo'yilgan tezkor bog'lab qo'yilgan yoki qopqoqli terminallar bilan har ikkala tor terminallar bilan amalga oshirilishi mumkin Ular IEC60947-4-1 ga mos keladi

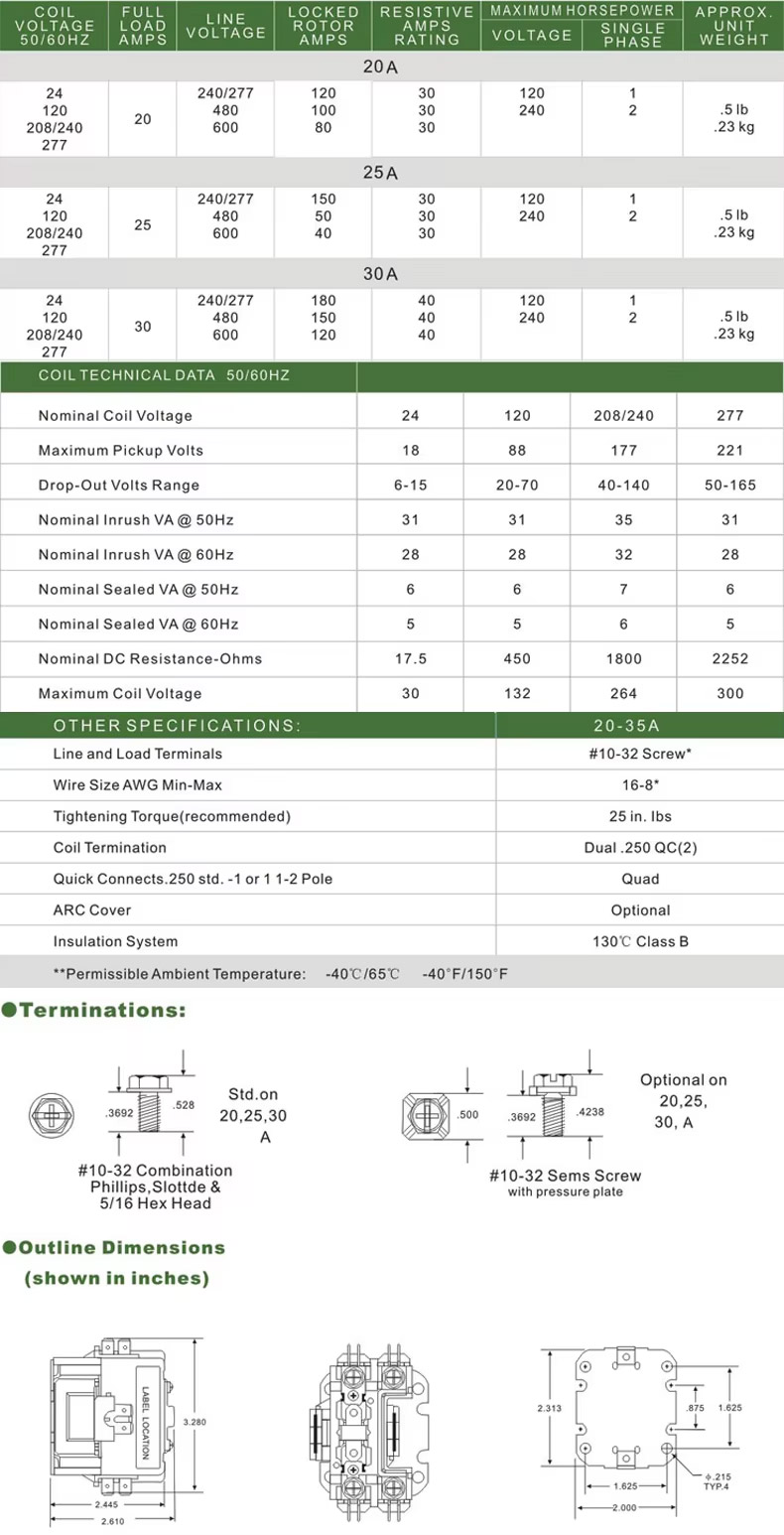

Now modeli yo'q | To'liq yuk | AMPS (A) | Qutb raqami | Call kuchlanish ( V) | Chiziq kuchlanish (v) | Maks HP | - | |
Amps (a) | 50 / 60Hz | Kuchlanishi (V) | Yolg'iz Faza | Uch Faza | ||||
CJX9-20 / 1 | 20 | 30 | 1 | 24 | 240/277 | 120 | 1.5 | - |
CJX9-20 / 1.5 | 1.5 | |||||||
CJX9-20 / 2 | 2 | |||||||
CJX9-20 / 3 | 3 | 120 | 480 | 240/270 | 3 | 7.5 | ||
CJX9-20 / 4 | 4 | 208/240 | 600 | 480/600 | - | 7.5 | ||
CJX9-25 / 1.5 | 25 | 35 | 1.5 | 24 | 240/277 | 120 | 2 | - |
CJX9-25 / 2 | 2 | |||||||
CJX9-25 / 3 | 3 | 120 | 480 | 240/270 | 5 | 7.5 | ||
CJX9-25 / 4 | 4 | 208/240 | 600 | 480/600 | - | 15/20 | ||
CJX9-30 / 1.5 | 30 | 40 | 1.5 | 24 | 240/277 | 120 | 2 | - |
CJX9-30 / 2 | 2 | 120 | 480 | 240/270 | 5 | 10 | ||
CJX9-30 / 3 | 3 | 208/240 | 600 | 480/600 | - | 15/20 | ||
CJX9-30 / 4 | 4 | |||||||
CJX9-40 / 2 | 40 | 50 | 2 | 24 | 240/277 | 120 | 3 | - |
CJX9-40 / 3 | 40 | 50 | 3 | 120 | 480 | 240/270 | 7.5 | 10 |
CJX9-40 / 4 | 40 | 50 | 4 | 208/240 | 600 | 480/600 | - | 15/20 |
CJX9-50 / 2 | 50 | 60 | 2 | 24 | 240/277 | 120 | 3 | - |
CJX9-50 / 3 | 50 | 60 | 3 | 120 | 480 | 240/270 | 10 | 15 |
CJX9-50 / 4 | 50 | 60 | 4 | 208/240 | 600 | 480/600 | - | 25/25 |
CJX9-60 / 2 | 60 | 70 | 2 | 24 | 240/277 | 120 | 5 | - |
CJX9-60 / 3 | 60 | 740 | 3 | 120 | 480 | 240/270 | 10 | 20 |
CJX9-60 / 4 | 60 | 70 | 4 | 208/240 | 600 | 480/600 | - | 30/30 |
CJX9-75 / 2 | 75 | 85 | 2 | 24 | 240/277 | 120 | 5 | - |
CJX9-75 / 3 | 75 | 85 | 3 | 120 | 480 | 240/270 | 15 | 25 |
CJX9-75 / 4 | 75 | 85 | 4 | 208/240 | 600 | 480/600 | - | 40/40 |
CJX9-90 / 2 | 90 | 100 | 2 | 24 | 240/277 | 120 | 7.5 | - |
CJX9-90 / 3 | 90 | 100 | 3 | 120 | 480 | 240/270 | 20 | 30 |
CJX9-90 / 4 | 90 | 100 | 4 | 208/240 | 600 | 480/600 | - | 50/50 |
Izolyatsiya materiallari |
Kontakt bloki va tashuvchi yuqori sifatli Elektr darajali termosetting qatronlari |
Harorat oralig'i |
-40 ° F dan 150 ° F gacha; -5- + 40 |
Mexanik hayot (yuk yo'q) |
Ul va Ari xususiyatlariga mos keladi |
Elektr |
Ul va Ari xususiyatlariga mos keladi Standart |
Og'irligi (taxminiy) |
9.25 oz |
Chastota chastotasi |
50 / 60Hz |
Kanalik izolyatsiya |
B sinfi (130ºC) |
Tugatish |
Bosim ulagichi va 1/4 Q.C |
Ishlamoq |
85% nominal po'stinkali koltaj; 110% maksimal xavfsiz ishlamoq |
Bojning aylanishi |
Uzluksiz |
1.5p 25a air Ac konditsioner aloqasi aloqa o'rnatilganda, temir yadro magnitlanadi va elektr yukini elektr energiyasini quvvat manbaiga ulash uchun jalb qiladi. Kuil de-Energiyalanganda, temir yadro magnitlanishini yo'qotadi va aloqa tizimi bahor bilan ajralib turadi, shu bilan quvvatni elektr manbaidan o'chiradi. Shu tarzda, kontaktor elektr yukini masofadan boshqarish ta'minlaydi.
• CJX9 (yoki STA) Serial konventsiyasi Asosan AC 50Hz yoki 60xz liniyasiga nisbatan qo'llaniladi, baholash hajmi 240V dan 240V gacha ishlaydi va liniyani o'chirib qo'yish uchun ishlatiladi
Konditsioner bilan aloqa qiluvchilar Kontaktlar bilan aloqa qilishning aniq maqsadi sovutish, konditsioner va elektr isitish siyosatiga foydalanish uchun mo'ljallangan.
• Quvvat ulanishlari Tez bog'lab qo'yilgan tezkor bog'lab qo'yilgan yoki qopqoqli terminallar bilan tsiklik terminallari bilan ham vintli terminallar bilan amalga oshirilishi mumkin
• ular IEC60947-4-1 ga rioya qilishadi
Tuzilish:
Elektromagnit tizim: kontakt tizimini ochish va yopish uchun magnit oqim ishlab chiqarish uchun ishlatiladigan paly, yadro va boshqa tarkibiy qismlar.
Aloqa tizimi: shu jumladan asosiy aloqa va yordamchi kontakt, asosiy kontakt yuqori tokni ko'tarish uchun ishlatiladi va boshqaruv signalini uzatish va mulohaza qilish uchun yordamchi kontakt ishlatiladi.
ARCni o'chirish moslamasi: Kontaktni etkazishdan himoya qilish uchun kontakt o'chirilgan holda paydo bo'lgan.
Qobiq: issiqlik tarqalishini ta'minlashda tashqi muhitdan ichki qismlarni himoya qilish uchun ishlatiladi.
Xususiyatlari:
Aniq belgilangan maqsadlar va ma'lum quvvat tizimlari va yuk turlari uchun maxsus dizayni bilan.
Kontakt tizimi yuqori sifatli materiallardan yaxshi elektr o'tkazuvchanligi va qarshiligi bilan ishlab chiqariladi.
Elektromagnit tizim ishonchli jalb qilish va kontaktlarni bekor qilish uchun etarli assimilyatsiya kuchiga ega.
ARCni o'chirish moslamasi yoyni samarali o'chirishi va kontaktlarni zarardan himoya qilishi mumkin.
Chig'anoq o'rtacha kuch va isitish tarqalishi bilan bog'liq.
